Comment un transformateur de mesure améliore-t-il la sécurité du système électrique ?

Abstrait: Transformateurs de mesuresont des composants essentiels des systèmes électriques modernes. Ils améliorent la sécurité, garantissent des mesures précises et protègent les équipements contre les risques de haute tension. Cet article explore le fonctionnement des transformateurs de mesure, leurs avantages, leurs types, leurs conseils d'installation et leurs pratiques de dépannage courantes, offrant ainsi des solutions aux défis réels auxquels sont confrontés les ingénieurs électriciens et les gestionnaires d'installations.

Table des matières

• Introduction
• Qu'est-ce qu'un transformateur d'instrument ?
• Types de transformateurs d'instruments
• Avantages de l'utilisation de transformateurs d'instruments
• Conseils d'installation et meilleures pratiques
• Dépannage des problèmes courants
• FAQ
• Conclusion & Contact

Introduction

Dans le domaine de l’électrotechnique, la sécurité et la précision sont essentielles. Les systèmes à haute tension présentent des risques non seulement pour les équipements mais aussi pour le personnel. Les transformateurs de mesure servent d'intermédiaires de protection, réduisant les niveaux de haute tension ou de courant à des valeurs gérables et mesurables pour les compteurs, les relais et les dispositifs de surveillance. En comprenant leur rôle, les ingénieurs peuvent optimiser les performances du système tout en maintenant des normes de sécurité strictes.

Qu'est-ce qu'un transformateur d'instrument ?

Un transformateur de mesure est un dispositif qui réduit la haute tension ou le courant à un niveau inférieur et standardisé, permettant une mesure et une surveillance sûres. Il répond à deux objectifs principaux :

• Mesures:Représentation précise de la tension et du courant pour les compteurs et les systèmes de surveillance.
• Protection:Protège les relais et autres dispositifs de protection en les isolant de la haute tension.

Les composants clés comprennent :

• Enroulement primaire
• Enroulement secondaire
• Noyau (matériau magnétique)
• Système d'isolation

Les transformateurs de mesure sont classés en deux catégories principales :

1. Transformateurs de courant (TC)
2. Transformateurs de tension/potentiel (VT/PT)

Types de transformateurs d'instruments

Transformateurs de courant (TC)

Les transformateurs de courant sont conçus pour mesurer des niveaux de courant élevés en produisant un courant proportionnellement plus faible dans l'enroulement secondaire. Les applications clés incluent :

• Comptage d'énergie
• Protection contre les surintensités
• Surveillance de la qualité de l'énergie

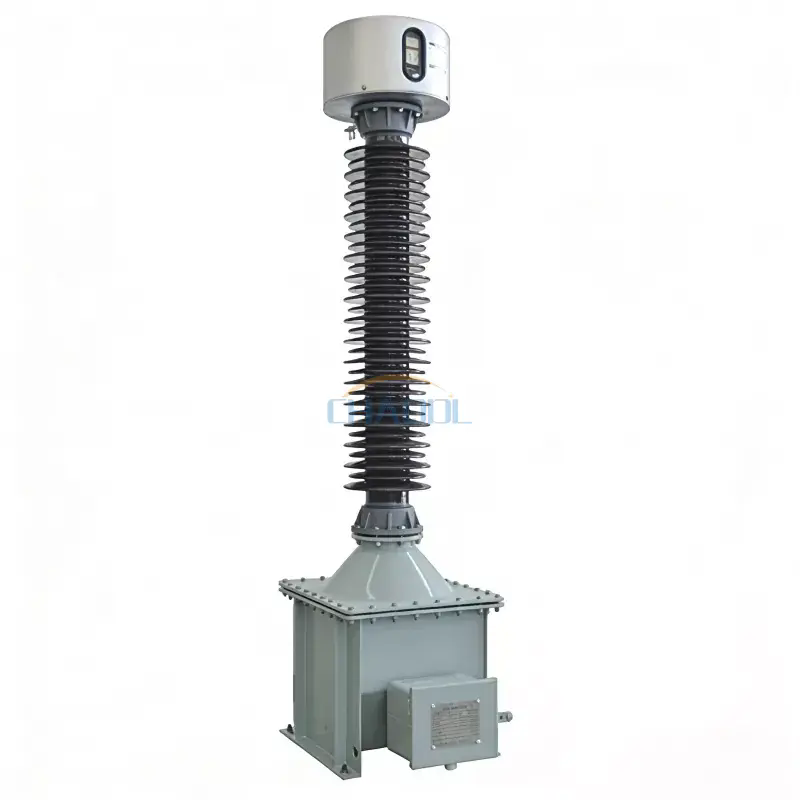

Transformateurs de tension (TT/PT)

Les transformateurs de tension, également appelés transformateurs de potentiel, réduisent la haute tension à un niveau plus sûr et mesurable. Ils sont indispensables pour :

• Mesure de tension
• Fonctionnement du relais
• Surveillance du système électrique

Tableau de comparaison

Avantages de l'utilisation de transformateurs d'instruments

Les transformateurs de mesure offrent de nombreux avantages, notamment :

• Sécurité améliorée :Isole les instruments de mesure et le personnel des hautes tensions.
• Mesures précises :Permet des lectures précises pour les systèmes de mesure et de contrôle.
• Protection du système :Empêche les dommages aux relais et aux dispositifs de surveillance.
• Versatilité:Prend en charge diverses applications haute tension dans les secteurs industriels et utilitaires.

Conseils d'installation et meilleures pratiques

Une installation correcte garantit une fiabilité et une précision à long terme. Les pratiques clés comprennent :

• Montez les transformateurs dans des endroits secs et aérés
• Assurer une mise à la terre appropriée pour la sécurité
• Vérifiez les marquages ​​de polarité pour éviter les erreurs de câblage
• Inspectez régulièrement la dégradation de l’isolation
• Suivez les directives du fabricant pour les charges nominales

Une installation correcte réduit également les risques de surchauffe, de lectures incorrectes et de temps d'arrêt potentiel du système.

Dépannage des problèmes courants

Malgré une conception robuste, les transformateurs de mesure peuvent rencontrer des problèmes. Les problèmes courants incluent :

• Lectures incorrectes dues à des défauts du circuit secondaire
• Défaut d'isolation provoquant des courts-circuits
• Connexions desserrées conduisant à des mesures inexactes
• Dommages environnementaux tels que la pénétration d'humidité

Étapes de dépannage de base :

1. Vérifier le câblage et les connexions de polarité
2. Inspecter l’isolation et la mise à la terre
3. Testez les sorties courant/tension secondaires avec des instruments calibrés
4. Remplacez rapidement les unités endommagées

FAQ

Q : Les transformateurs de mesure peuvent-ils gérer des conditions de surcharge ?

R : La plupart sont conçus pour des surcharges nominales, mais une surcharge continue peut endommager l'appareil. Respectez toujours les limites nominales.

Q : À quelle fréquence les transformateurs de mesure doivent-ils être testés ?

Des tests de routine sont recommandés chaque année, avec des contrôles plus fréquents dans des environnements difficiles.

Q : Les TC et les VT sont-ils interchangeables ?

Non, les TC mesurent le courant, tandis que les VT mesurent la tension. L’utilisation de l’un à la place de l’autre peut entraîner des lectures inexactes et des dommages matériels.

Conclusion & Contact

Les transformateurs de mesure sont essentiels pour des systèmes électriques sûrs et fiables. De la mesure précise à la protection des équipements, leur rôle ne peut être surestimé. Choisir des transformateurs de haute qualité, les installer correctement et effectuer des inspections régulières garantit des performances optimales du système.

Pour des transformateurs de mesure haut de gamme et des conseils d'experts,Puissance Anqiangest votre partenaire de confiance.Contactez-nousaujourd'hui pour explorer notre gamme complète de produits et de solutions.
