Disjoncteur à vide monté sur le côté 24 kV

LeDisjoncteur à vide monté sur le côté 24 kV(Modèle : ZN63A (VS1)-24) est un disjoncteur moyenne tension intérieur haute performance conçu pour les systèmes d'alimentation triphasés AC 50 Hz avec une tension nominale de 24 kV. Il intègre le mécanisme de commande et l'interrupteur à vide dans une structure compacte, offrant une protection, une commutation et un contrôle fiables pour les sous-stations, les centrales électriques, les installations industrielles et les systèmes de distribution d'énergie. Le disjoncteur est disponible en versions fixe et débrochable pour répondre à diverses configurations d'appareillage.

Doté d'une technologie avancée d'interruption du vide, d'une endurance mécanique élevée et de faibles exigences de maintenance, ce disjoncteur est idéal pour les applications impliquant des opérations de commutation fréquentes. Il est largement utilisé dans la métallurgie, les mines, les usines chimiques, les industries du charbon, les sous-stations de services publics et les projets d'énergie renouvelable où une distribution d'énergie sûre et fiable est essentielle.

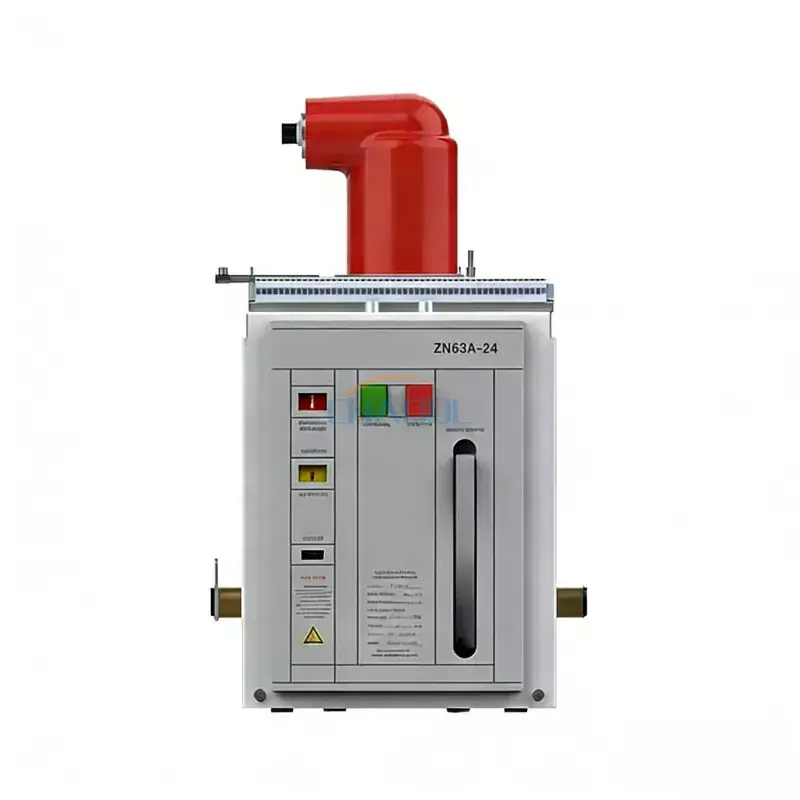

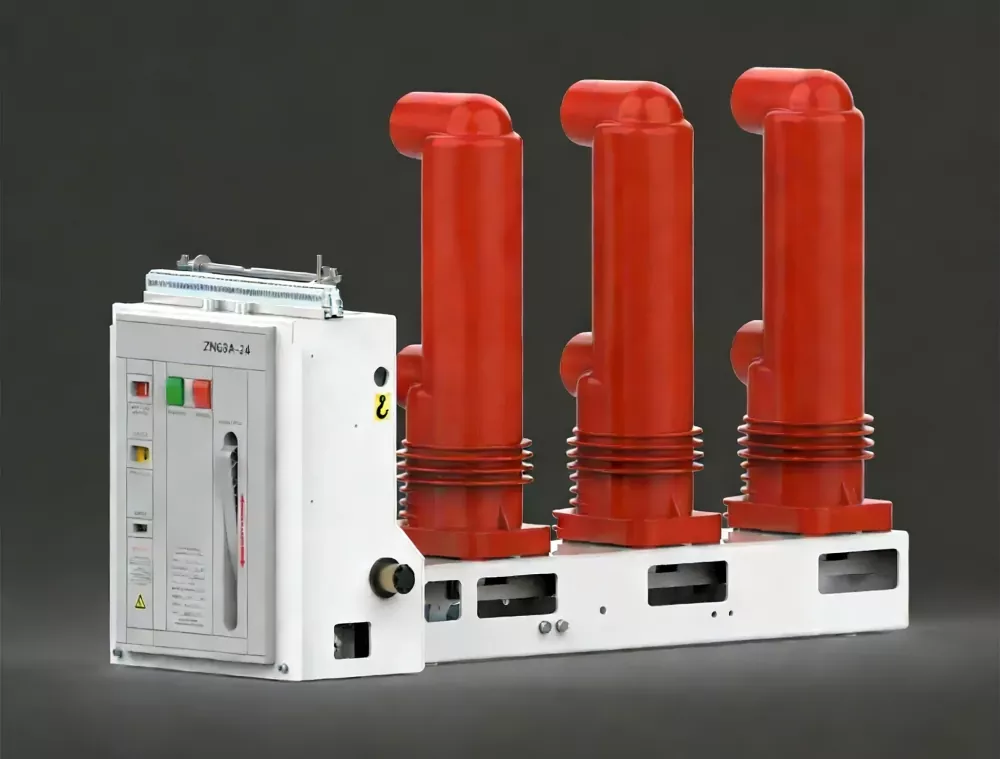

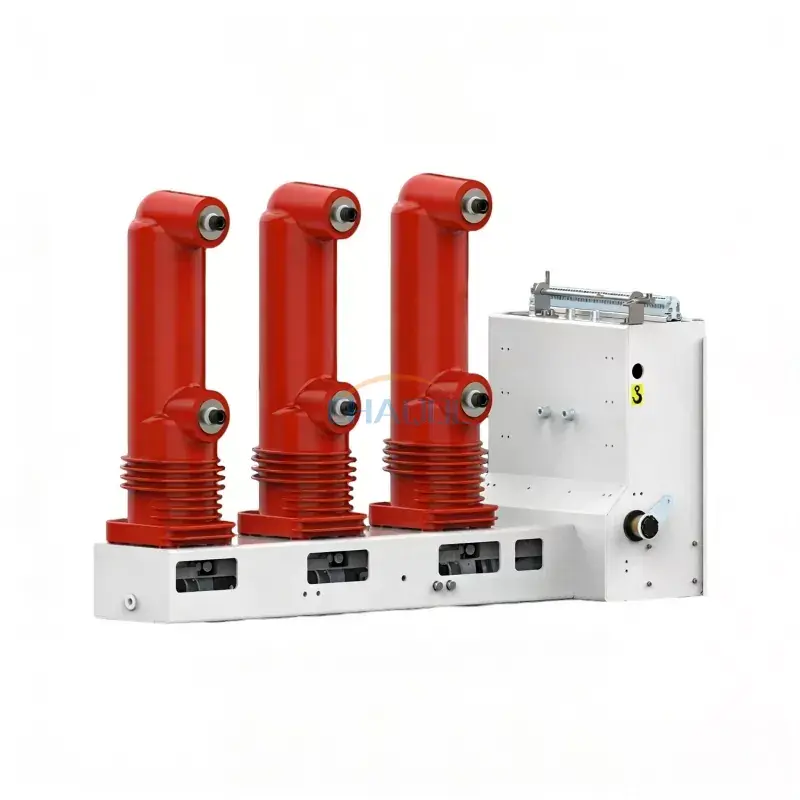

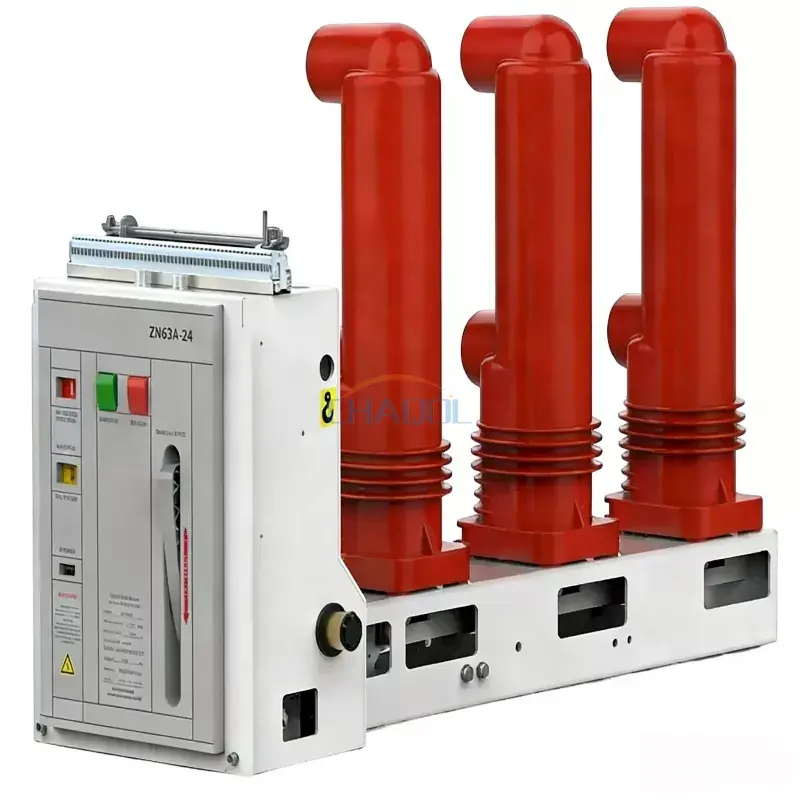

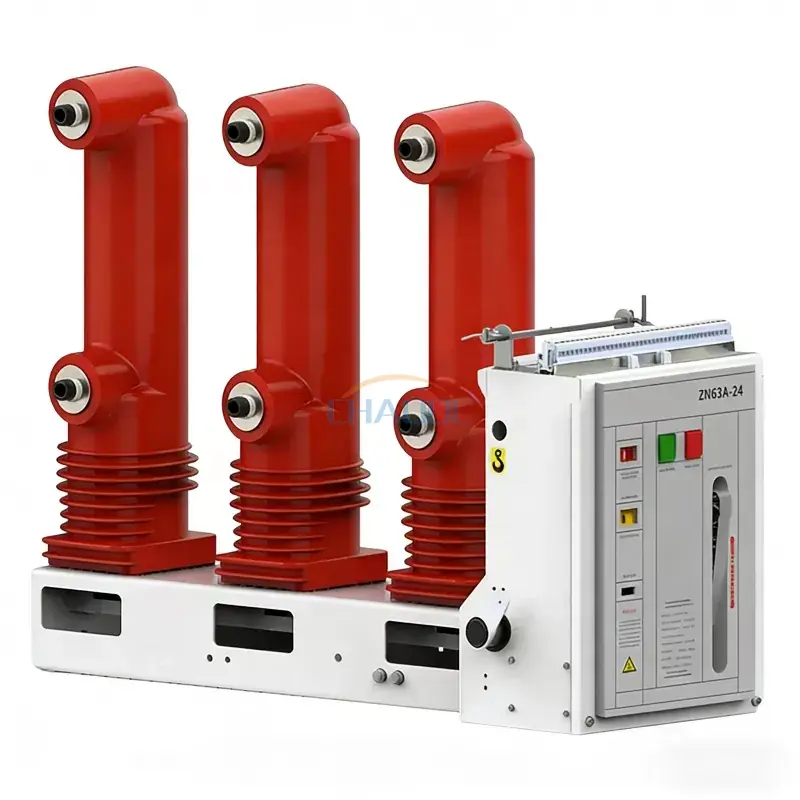

Apparence du produit

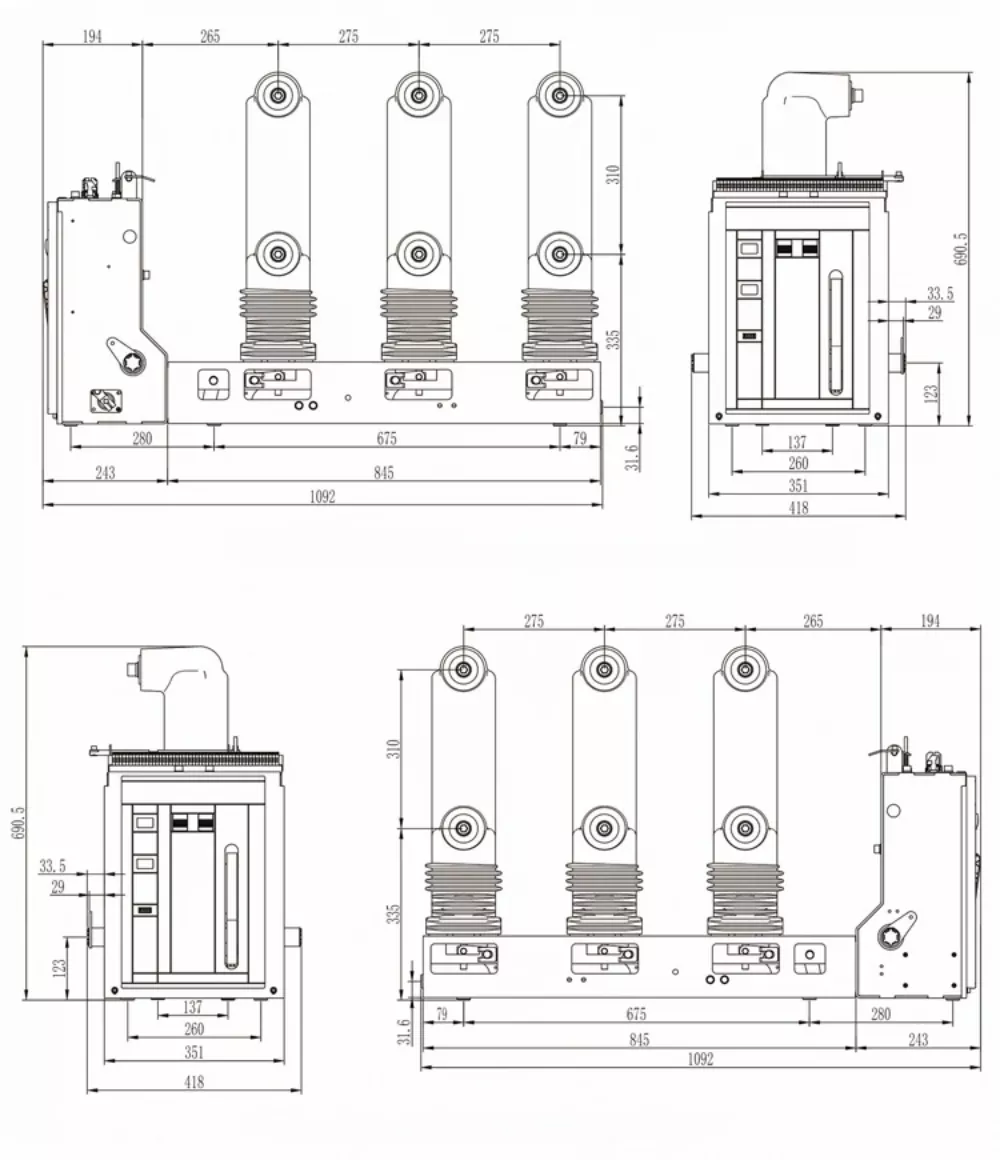

Diagramme des dimensions

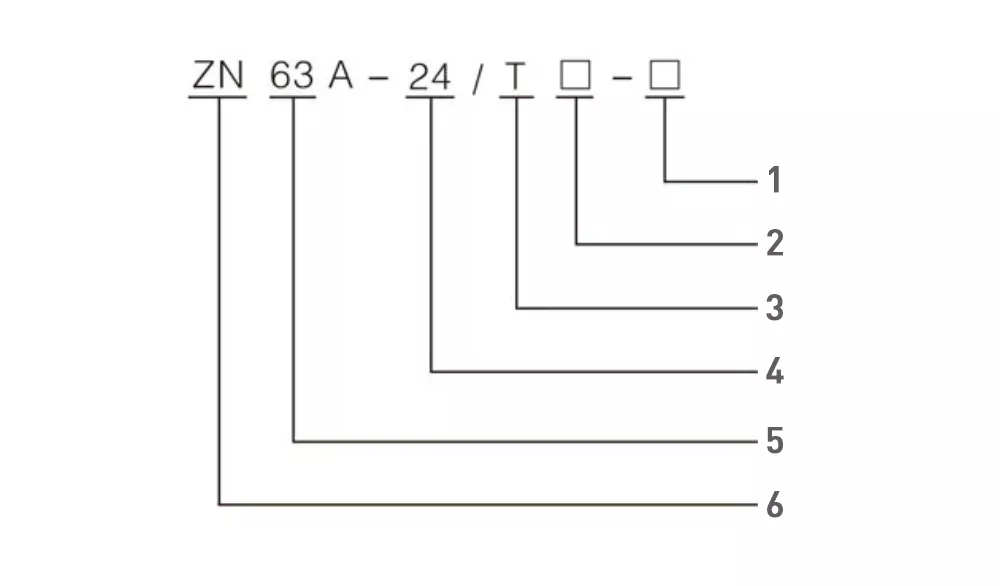

Identification du modèle

• 1 – Courant nominal de coupure de court-circuit (kA)
• 2 – Courant nominal (A)
• 3 – Mécanisme de fonctionnement
• 4 – Tension nominale (kV)
• 5 – Série de conception
• 6 – Disjoncteur à vide intérieur

Caractéristiques du produit

• Mécanisme de commande latéral intégré avec un design compact et une transmission fiable.
• L'ampoule à vide haute performance avec contacts cuivre-chrome garantit une excellente capacité d'extinction d'arc et une durée de vie électrique prolongée.
• Le mécanisme de commande à ressort disposé horizontalement prend en charge à la fois le chargement manuel et le chargement du moteur.
• LeDisjoncteur à vide monté sur le côté 24 kVpeut être installé en type fixe ou en type débrochable pour s'adapter à différents systèmes d'appareillage de commutation.
• Résistance d'isolation diélectrique élevée, faible coupure de courant et excellentes performances d'interruption de court-circuit.
• L'isolation époxy solide offre une résistance exceptionnelle à l'humidité, aux rayons UV, aux changements de température, au vieillissement et à la pollution.
• Durée de vie mécanique jusqu'à 10 000 opérations, ce qui le rend adapté aux applications de commutation fréquentes.
• Prend en charge les relais de protection intelligents et les systèmes d'automatisation de sous-station.

Paramètres techniques

Conception structurelle

Le disjoncteur adopte une structure polaire triphasée équipée d'un interrupteur à vide en céramique ou en verre scellé au centre. Les contacts cuivre-chrome et la technologie de champ magnétique longitudinal réduisent efficacement l'érosion des contacts tout en améliorant la récupération diélectrique et les performances d'interruption. Le mécanisme de commande à ressort intégré offre des opérations d'ouverture et de fermeture stables avec un minimum d'entretien tout au long de sa durée de vie.

Selon les exigences de l'application, les poteaux peuvent être fabriqués à l'aide d'un isolant en résine époxy haute résistance ou d'un isolant recouvert de caoutchouc de silicone, offrant une résistance supérieure à l'humidité, à la condensation, à l'exposition aux UV et aux environnements industriels difficiles.

Applications

LeDisjoncteur à vide monté sur le côté 24 kVest largement utilisé dans les systèmes de distribution moyenne tension nécessitant une protection fiable, un fonctionnement fréquent et une longue durée de vie.

• Centrales électriques
• Sous-stations électriques
• Systèmes de distribution d'énergie industrielle
• Opérations minières
• Usines métallurgiques
• Installations de traitement chimique
• Industrie du charbon
• Projets d'énergie renouvelable
• Réseaux électriques commerciaux et municipaux
• Sous-stations intelligentes et systèmes d'automatisation

Environnement opérationnel

• Température ambiante : -15°C à +40°C
• Altitude d'installation : Jusqu'à 1 000 m (altitudes supérieures disponibles sur demande)
• Intensité sismique maximale : 8 degrés
• Humidité relative : moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 %
• Convient aux environnements exempts de risques d'incendie, de risques d'explosion, de pollution grave, de gaz corrosifs et de vibrations excessives.

Principe de fonctionnement

LeDisjoncteur à vide monté sur le côté 24 kVutilise une ampoule à vide scellée comme moyen d'extinction d'arc. Lorsque des courants de défaut se produisent, les contacts se séparent rapidement et la chambre à vide éteint l'arc électrique presque instantanément, offrant ainsi une isolation rapide des défauts avec une usure minimale des contacts. Associé au mécanisme de commande à ressort, le disjoncteur offre des performances de commutation fiables, une capacité de coupure élevée et une stabilité opérationnelle à long terme.

Pourquoi choisir ce disjoncteur à vide ?

• Conception compacte intégrée à montage latéral
• Longue durée de vie électrique et mécanique
• Construction facile à entretenir
• Excellentes performances d'isolation
• Fonctionnement fiable dans des conditions de commutation fréquentes
• Convient aux appareillages fixes et débrochables
• Compatible avec les systèmes intelligents de protection et d’automatisation

Foire aux questions

À quoi sert un disjoncteur à vide monté sur le côté de 24 kV ?

Il est utilisé pour commuter, protéger et contrôler les équipements électriques moyenne tension dans les sous-stations, les installations industrielles, les systèmes de distribution de services publics et les réseaux électriques commerciaux.

Quels sont les avantages d’un disjoncteur à vide ?

Les disjoncteurs à vide offrent une excellente interruption de l'arc, de faibles exigences de maintenance, une longue durée de vie, une fiabilité opérationnelle élevée et un fonctionnement respectueux de l'environnement sans huile ni gaz SF6.

Ce disjoncteur peut-il être installé dans un appareillage débrochable ?

Oui. Il est disponible en configurations fixes et débrochables, permettant une intégration flexible dans divers ensembles d'appareillage de commutation.

Quelles industries utilisent couramment ce produit ?

Il est largement utilisé dans la production d'électricité, les sous-stations, la métallurgie, l'exploitation minière, le traitement chimique, les industries du charbon, les installations d'énergie renouvelable et les systèmes de distribution d'énergie industrielle.
