En tant que fournisseur professionnel d'équipements électriques,Puissance Anqiangfournit leInterrupteur de déconnexion extérieur 12KVpour les réseaux de distribution moyenne tension qui nécessitent une isolation électrique fiable, un accès de maintenance sécurisé et un fonctionnement extérieur fiable. Comprendre son principe de fonctionnement, ses spécifications techniques et ses exigences d'application aide les ingénieurs et les équipes d'approvisionnement à sélectionner l'équipement approprié pour leurs projets énergétiques.
Un sectionneur extérieur 12KV est un composant essentiel des systèmes de distribution d'énergie moyenne tension. Conçu principalement pour isoler les circuits électriques à vide, il fournit un point de séparation visible qui aide le personnel de maintenance à identifier une section isolée d'un réseau. Le modèle GW9-12 proposé par Anqiang Power présente une structure unipolaire, un mécanisme à lame conductrice et une conception autobloquante pour les applications pratiques en extérieur. Cet article explique comment fonctionne le commutateur, où il est utilisé, quels paramètres techniques sont importants lors de l'approvisionnement et comment une installation et une maintenance correctes garantissent une fiabilité opérationnelle à long terme.
Un sectionneur extérieur 12KV est un dispositif d'isolation haute tension utilisé dans les réseaux électriques extérieurs. Son objectif principal est d'établir un espace d'isolation lorsqu'une section de circuit doit être inspectée, réparée ou entretenue. L'appareil est couramment installé dans les systèmes de distribution, les sous-stations et autres installations électriques moyenne tension.

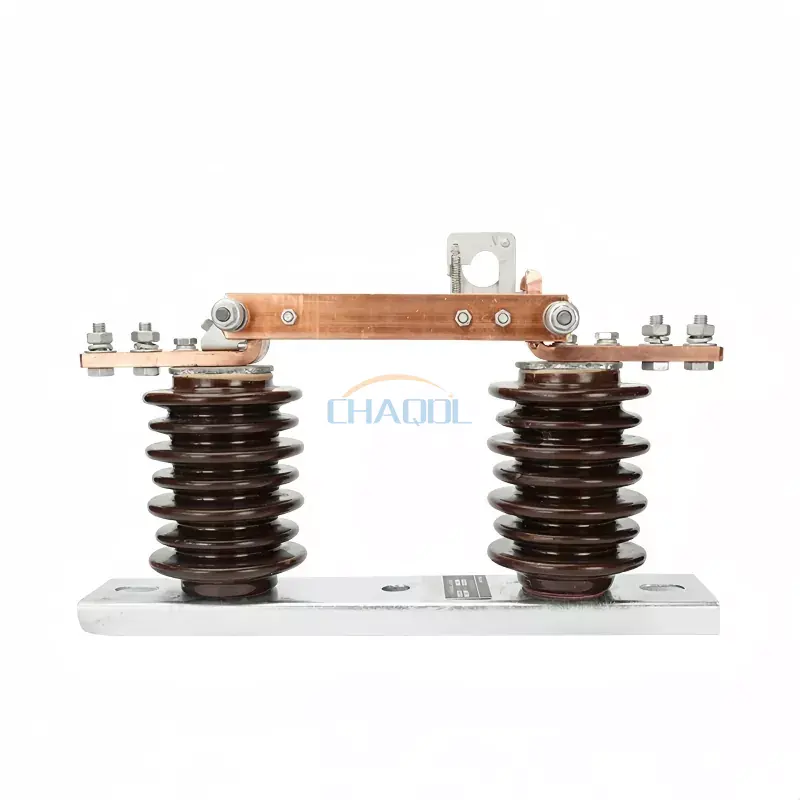

Le modèle GW9-12 d'Anqiang Power est conçu pour un fonctionnement monophasé dans les systèmes de ligne triphasés. Son mécanisme de commande permet au personnel autorisé d'ouvrir ou de fermer l'interrupteur à l'aide d'un crochet de commande isolé approprié, sous réserve des instructions d'utilisation du fabricant et des procédures de sécurité électrique applicables.
Contrairement à un disjoncteur, un sectionneur conventionnel n'est pas conçu pour interrompre le courant de charge normal ou le courant de court-circuit. Il doit donc être coordonné avec des disjoncteurs et autres équipements de protection adaptés. Cette distinction est essentielle lors de la conception d'une séquence de commutation sûre ou de la spécification d'un équipement pour un nouveau projet de distribution d'énergie.
Pour une compréhension plus large des options d'équipement, les acheteurs peuvent également consulter la gamme de sectionneurs haute tension d'Anqiang Power.
Le principe de fonctionnement d'un sectionneur extérieur repose sur le mouvement physique de contacts conducteurs. Lorsque l'interrupteur est fermé, sa lame conductrice établit la connexion électrique prévue. Lorsque l'interrupteur est ouvert dans des conditions autorisées à vide, la lame se sépare du contact fixe, créant un espace d'isolation visible.
La conception GW9-12 intègre un crochet de commande fixe et un mécanisme autobloquant. Ces fonctionnalités aident l'opérateur à contrôler l'action de commutation et réduisent le risque de mouvement involontaire lorsque l'équipement est correctement installé et entretenu.
Les opérations de commutation réelles doivent suivre les instructions d'utilisation approuvées du système. Un espace de contact visible ne remplace pas à lui seul la vérification de la tension, la mise à la terre si nécessaire ou d'autres mesures de sécurité électrique obligatoires.
Les équipements électriques extérieurs doivent combiner une isolation électrique fiable avec une stabilité mécanique et une résistance à l’environnement. Plusieurs considérations de conception sont particulièrement importantes lors de l'évaluation d'un sectionneur extérieur 12KV.
Le GW9-12 utilise une configuration unipolaire qui prend en charge l'installation de phases individuelles dans les systèmes de distribution triphasés. Cet agencement peut convenir aux configurations de réseaux de distribution où la conception de l'installation nécessite des dispositifs d'isolation séparés montés sur phase.
La disposition des contacts ouverts fournit une indication visible de la séparation entre les composants conducteurs. Cela aide le personnel à identifier la position isolée lors des procédures de maintenance autorisées, même si une vérification formelle et des contrôles de sécurité restent nécessaires.
Un mécanisme autobloquant permet de maintenir la position mécanique prévue et réduit le risque de fonctionnement accidentel. Son efficacité dépend d’un réglage, d’une installation et d’une inspection de routine corrects.
Les composants isolants doivent résister aux contraintes électriques associées à la tension nominale du système et aux conditions environnementales du site d'installation. La pollution, l'humidité, les changements de température et les surtensions liées à la foudre doivent tous être pris en compte dans la sélection de l'équipement.
Un crochet de commande isolé peut fournir une méthode de fonctionnement simple pour des installations appropriées. L'agencement opérationnel réel, les dégagements requis et les procédures autorisées doivent être confirmés par rapport à la documentation de l'équipement et aux normes de sécurité électrique applicables.
Un sectionneur extérieur de 12 KV est utilisé partout où un circuit moyenne tension de capacité appropriée nécessite un point d'isolement. Son adéquation dépend de la conception du système électrique, de l’environnement d’installation, des procédures d’exploitation et des exigences des services publics applicables.
Sur les réseaux de distribution aériens, les sectionneurs peuvent isoler des sections de lignes sélectionnées pour l'inspection, la maintenance ou le remplacement planifié des équipements. Un placement correct peut aider les équipes de maintenance à travailler sur des sections désignées sans affecter inutilement l'ensemble du réseau.
Les sous-stations utilisent des sectionneurs pour établir des points d'isolement autour des circuits et équipements sélectionnés. Les ingénieurs doivent coordonner l'appareil avec les disjoncteurs, les jeux de barres, les transformateurs, les interrupteurs de mise à la terre le cas échéant et la séquence de fonctionnement de la sous-station.
Les usines, les installations de transformation et autres sites industriels peuvent utiliser des réseaux de distribution moyenne tension pour alimenter les transformateurs et les équipements électriques en aval. Un sectionneur correctement sélectionné peut prendre en charge la maintenance planifiée en fournissant un point d'isolement approprié.
Les services publics d’électricité ont besoin d’équipements adaptés à leurs procédures de commutation et pratiques de maintenance établies. La sélection doit tenir compte des spécifications techniques du service public, des conditions environnementales, des exigences d'inspection et des normes d'équipement approuvées.
Pour les projets nécessitant à la fois des fonctions d'interruption et de protection, les ingénieurs doivent évaluer le disjoncteur ou l'interrupteur de charge approprié plutôt que de supposer qu'un sectionneur peut effectuer toutes les tâches de commutation.
Les spécifications techniques déterminent si un sectionneur est adapté au réseau prévu. Les informations produit pour la série GW9-12 d'Anqiang Power l'identifient comme un sectionneur extérieur de classe 12KV. Le calendrier de notation détaillé doit être confirmé par rapport à la documentation technique actuelle du fabricant avant qu'une commande ne soit passée.
| Paramètre | Ce que les acheteurs doivent vérifier | Pourquoi c'est important |
|---|---|---|
| Modèle | GW9-12 ou le modèle de projet spécifié | Confirme la configuration prévue de l'équipement. |
| Tension nominale | Compatibilité avec la tension du système et la classe d'équipement | Aide à garantir une isolation électrique appropriée et l’adéquation des applications. |
| Courant nominal | Courant nominal continu requis par le projet | Détermine l’adéquation aux conditions de fonctionnement normales prévues. |
| Tension de tenue à la fréquence industrielle | Indice d'isolation déclaré par le fabricant | Indique les performances d'isolation spécifiées dans des conditions de test à fréquence industrielle. |
| Tension de tenue aux chocs de foudre | Niveau d'isolation contre les chocs spécifié | Prend en charge l’évaluation de la coordination de l’isolation et des exigences en matière de surtension transitoire. |
| Courant de tenue de courte durée | Ampleur et durée du courant spécifiées | Aide à évaluer la capacité de l'appareil à résister aux effets du courant de défaut lorsqu'il est fermé. |
| Endurance mécanique | Nombre de cycles de fonctionnement déclaré | Fournit une référence pour la durabilité mécanique dans des conditions de test spécifiées. |
| Mécanisme de commande | Fonctionnement manuel du crochet ou autre arrangement approuvé | Détermine les exigences opérationnelles et la compatibilité avec les procédures du site. |
| Adéquation environnementale | Altitude, pollution, température, vent et conditions d'installation | Aide à confirmer que l’équipement est approprié pour le site réel. |
Important:Le tableau ci-dessus est une liste de contrôle d'approvisionnement et ne remplace pas une fiche d'évaluation de produit vérifiée. Les acheteurs doivent demander les options exactes de courant nominal, les niveaux d'isolation, les valeurs de résistance à court terme, les dimensions et les normes applicables pour la configuration spécifique proposée.
Choisir le bon sectionneur extérieur 12KV nécessite plus que la simple correspondance avec une désignation de tension. Les ingénieurs et les équipes d’approvisionnement doivent évaluer l’ensemble des exigences électriques et mécaniques avant de finaliser une spécification.
Vérifiez la tension nominale du réseau, la tension maximale du système, le courant continu requis et les exigences de coordination de l'isolation. Ces valeurs doivent être cohérentes avec le schéma unifilaire et les spécifications techniques du projet.
Déterminez le courant de court-circuit présumé et la capacité de tenue de courte durée requise. Un sectionneur peut devoir rester fermé pendant que le courant de défaut est éliminé par un équipement de protection. Ses caractéristiques de tenue doivent donc être adaptées à l'installation.
Tenez compte de l'altitude, de la température ambiante, de l'humidité, des contaminants atmosphériques, de l'exposition au sel côtier et des charges mécaniques. Les installations extérieures peuvent nécessiter une isolation spécifique, une protection contre la corrosion ou des dispositions de montage pour répondre aux conditions du site.
Déterminez si le projet nécessite un interrupteur à commande manuelle, un mode de fonctionnement alternatif ou un interrupteur de mise à la terre dans le cadre de l'assemblage. Les exigences de mise à la terre doivent être prises en compte dans la conception globale du système plutôt que supposées être incluses dans chaque configuration standard.
Demandez la fiche technique du produit, les dessins dimensionnels, les instructions d'installation, la documentation des essais de routine et de type, le cas échéant, ainsi que les détails des normes pertinentes. Confirmez que la configuration fournie répond aux exigences du service public local ou de l'autorité du projet.
Un approvisionnement fiable implique également de vérifier la cohérence de la fabrication, la communication technique, la disponibilité des pièces de rechange et le support après-vente. Anqiang Power propose une gamme de sectionneurs et fournit des conseils de sélection de produits pour différentes applications électriques. Les acheteurs peuvent discuter des exigences du projet grâce à la gamme de produits de sectionneurs.
Une installation correcte et une inspection de routine aident à préserver la fiabilité de fonctionnement des sectionneurs extérieurs. Les intervalles d'entretien doivent suivre les instructions du fabricant, les conditions du site, la fréquence de fonctionnement et les exigences du service public ou de l'exploitant de l'installation responsable.
Tous les travaux d'installation et de maintenance doivent être effectués par du personnel qualifié selon une procédure de sécurité approuvée. Le circuit doit être placé dans un état de sécurité vérifié, avec des mesures d'isolation, de test de tension, de mise à la terre et de verrouillage appliquées si nécessaire. N'utilisez jamais un sectionneur conventionnel pour interrompre le courant de charge à moins que l'équipement ne soit spécifiquement conçu et évalué pour cette fonction.
Sa fonction principale est d'isoler un circuit moyenne tension approprié dans des conditions à vide et de fournir un espace de contact visible. Cela prend en charge la maintenance et l'inspection lorsqu'il est utilisé avec les procédures de commutation, de vérification et de mise à la terre appropriées.
Un sectionneur conventionnel n'est pas conçu pour interrompre le courant de charge normal ou le courant de court-circuit. Un disjoncteur correctement évalué ou un autre dispositif de commutation approprié doit effectuer le service d'interruption requis avant que le sectionneur ne soit actionné.
Le GW9-12 d'Anqiang Power est un sectionneur haute tension unipolaire extérieur destiné aux applications de distribution appropriées de classe 12KV. Il peut être utilisé pour un fonctionnement à phase individuelle dans des systèmes de ligne triphasés, sous réserve de la conception d'installation approuvée.
Les paramètres clés comprennent la tension nominale, le courant nominal, la tension de tenue à fréquence industrielle, la tension de tenue aux chocs de foudre, le courant de tenue de courte durée, l'endurance mécanique, le mécanisme de fonctionnement et l'adéquation environnementale. Les valeurs exactes doivent être vérifiées dans la fiche technique du modèle sélectionné.
La fréquence d'inspection dépend des instructions de maintenance du fabricant, de l'environnement du site, de la fréquence de commutation et des exigences des services publics. Des contrôles réguliers doivent couvrir l'isolation, les contacts conducteurs, les liaisons mécaniques, le matériel de montage et les signes de surchauffe ou de corrosion.
Fournissez la tension du système, le courant nominal requis, l'environnement d'installation, les exigences d'isolation, les exigences de tenue aux courts-circuits, la méthode de fonctionnement, la configuration de mise à la terre, les normes applicables et la quantité du projet. Des dessins ou une spécification d'équipement peuvent aider le fournisseur à recommander une configuration appropriée.
Un sectionneur extérieur 12KV est un composant d'isolation important dans les réseaux de distribution moyenne tension. Sa valeur réside dans la fourniture d'un point d'isolement approprié pour la maintenance, dans la prise en charge de procédures de commutation claires et dans l'intégration au système de protection et de mise à la terre plus large. La sélection du bon modèle nécessite un examen minutieux des caractéristiques électriques, des performances d'isolation, de la conception mécanique, des conditions du site et des normes applicables. Une installation correcte, un fonctionnement qualifié et une inspection régulière sont tout aussi importants pour un service fiable.
Si vous recherchez un sectionneur extérieur 12KV pour un projet de service public, de sous-station ou de distribution industrielle, Anqiang Power peut vous aider à examiner les exigences de votre application et à identifier une configuration de produit appropriée. Partagez vos spécifications techniques, conditions opératoires et exigences quantitatives avec notre équipe.Contactez-nousdès aujourd'hui pour discuter de la sélection des produits, demander une documentation technique détaillée et obtenir un devis adapté à votre projet.
