Une distribution moyenne tension fiable dépend d’une commutation sûre, d’une gestion efficace des lignes et d’un équipement extérieur fiable.Puissance Anqiangfournit le24Interrupteur de coupure de charge SF6 monté sur poteau kV, conçu pour les réseaux aériens de distribution d'énergie qui nécessitent une commutation de charge fiable, un fonctionnement flexible et une intégration pratique avec les systèmes d'automatisation de la distribution. Comprendre son principe de fonctionnement, ses spécifications techniques et ses exigences d'installation aide les services publics, les opérateurs industriels et les entrepreneurs en électricité à prendre des décisions d'achat éclairées.

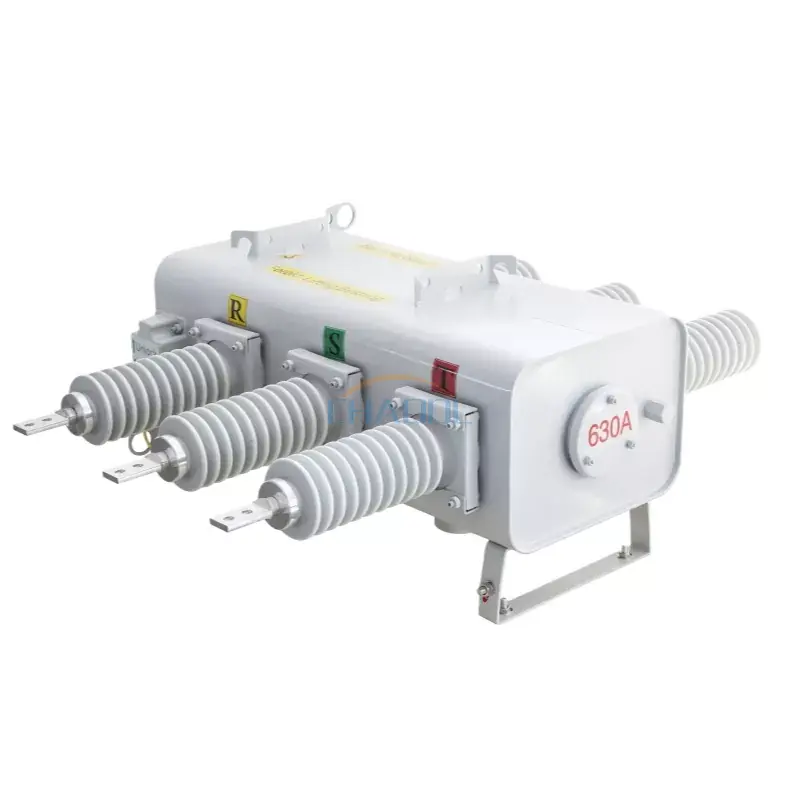

Un interrupteur-sectionneur SF6 monté sur poteau de 24 kV est un dispositif de commutation extérieur moyenne tension qui utilise du gaz hexafluorure de soufre (SF6) pour l'isolation et l'extinction de l'arc. Installé sur un poteau électrique, il aide les opérateurs à contrôler le courant de charge, à diviser les lignes aériennes en sections gérables et à prendre en charge les opérations de commutation planifiées. La série Anqiang Power FLW34-24 est répertoriée avec un courant nominal de 630 A, des options de tension de 11 kV, 24 kV et 33 kV, ainsi que des options de fonctionnement manuel, électrique et à distance. Ce guide explique son principe de fonctionnement, ses principaux paramètres techniques, ses applications, ses critères de sélection et les considérations de maintenance pour les projets de réseaux de distribution.
Un interrupteur-sectionneur SF6 monté sur poteau de 24 kV est un dispositif de commutation extérieur utilisé dans les réseaux de distribution aériens moyenne tension. Son objectif principal est de créer et d'interrompre des courants de charge spécifiés dans ses conditions de fonctionnement nominales. En permettant une commutation contrôlée à des points sélectionnés le long d'une ligne d'alimentation, il aide les services publics à gérer la distribution d'énergie et à isoler les sections à des fins opérationnelles.
Le terme décrit trois caractéristiques importantes :
Le produit Anqiang Power FLW34-24 est répertorié pour les options de tension nominale de 11 kV, 24 kV et 33 kV, avec un courant nominal de 630 A. La configuration appropriée doit être sélectionnée en fonction des exigences électriques du réseau et des caractéristiques du produit confirmées par le fabricant.
Contrairement à un simple sectionneur, un interrupteur-sectionneur est conçu pour interrompre un courant de charge spécifié. Il ne faut cependant pas automatiquement le considérer comme un disjoncteur capable d’interrompre tout courant de court-circuit. La protection contre les défauts requise doit être assurée par un système de protection coordonné et un équipement approprié.
Le principe de fonctionnement combine le mouvement mécanique des contacts avec les propriétés d'isolation électrique et d'extinction d'arc du gaz SF6. Lorsque les contacts se séparent en transportant du courant, un arc électrique peut se former entre eux. La chambre de commutation est conçue pour contrôler et éteindre cet arc dans les conditions de fonctionnement spécifiées de l'appareil.
Lorsque l'interrupteur est fermé, ses contacts conducteurs fournissent le chemin de courant prévu. L'électricité circule à travers le circuit de distribution aérien vers les transformateurs en aval, les installations industrielles, les bâtiments commerciaux ou d'autres charges connectées.
Lorsqu'une opération de commutation autorisée est requise, la commande déplace les contacts. Le système d'interruption à base de SF6 permet d'éteindre l'arc généré lors de la séparation des contacts, à condition que les conditions de courant et de commutation restent dans les limites de la capacité nominale de l'équipement.
Les opérateurs peuvent utiliser des commutateurs stratégiquement situés pour diviser une ligne de distribution en sections. Cet arrangement prend en charge la maintenance planifiée, le transfert de charge et l'isolation des sections de réseau désignées. L'isolation réelle des défauts dépend du schéma de protection, de la détection des défauts, de la séquence de commutation et de la coordination avec les appareils en amont et en aval.
Selon la configuration sélectionnée, le commutateur peut prendre en charge un fonctionnement manuel, électrique ou à distance. Lorsque des contrôleurs et des interfaces de communication compatibles sont inclus, ils peuvent également faire partie d'un système d'automatisation de la distribution.
Pour des options d'équipement supplémentaires, les acheteurs peuvent explorer la gamme de produits de commutateurs de charge moyenne tension d'Anqiang Power et comparer différentes dispositions de commutation avant de finaliser les spécifications d'un projet.
Les paramètres techniques déterminent si un commutateur est adapté à un réseau particulier. Le tableau suivant résume les principales spécifications publiées pour le produit Anqiang Power FLW34-24/630-20. Les valeurs doivent être vérifiées par rapport à la fiche technique actuelle et à la configuration approuvée avant l'achat.
| Paramètre | Spécification publiée | Considération de sélection |
|---|---|---|
| Modèle de produit | FLW34-24 / FLW34-24/630-20 | Confirmez la désignation exacte du modèle sur le devis et la fiche technique. |
| Options de tension nominale | 11kV, 24kV, 33kV | Adaptez la version sélectionnée aux exigences de tension et d'isolation du réseau. |
| Courant nominal | 630A | Vérifiez le courant de charge continu et les conditions de fonctionnement prévues. |
| Fréquence nominale | 50/60 Hz indiqué sur la page produit | Confirmez la fréquence applicable pour la configuration commandée. |
| Courant de tenue de crête | 50 kA | Vérifiez la base du test, sa durée et sa coordination avec les niveaux de défaillance du système. |
| Courant de tenue de courte durée nominal | 20/4 kA/s comme indiqué | Demander des éclaircissements sur la notation et sa durée applicable. |
| Courant nominal de charge et de coupure du câble | 25A | Confirmez l'adéquation à la fonction de commutation de câble spécifique. |
| Courant nominal de charge et de coupure de ligne | 16A | Vérifiez l'application de commutation de ligne aérienne prévue. |
| Fonctionnement mécanique | 6 000 opérations répertoriées | Vérifiez les conditions de test et le calendrier de maintenance. |
| Taux de fuite de gaz relatif | Pas plus de 1 % par an, comme indiqué | Confirmez la norme et la méthode de mesure applicables. |
| Protection du boîtier et du contrôleur | IP44 répertorié | Évaluez l’exposition, l’emplacement des armoires et les besoins supplémentaires en matière de protection de l’environnement. |
Remarque importante sur les spécifications :La liste des paramètres publiée contient des entrées abrégées ou potentiellement ambiguës, notamment la notation de fréquence et la notation de courant de courte durée. Ces valeurs ne doivent pas être interprétées comme des résultats de tests vérifiés sans confirmation d'Anqiang Power. En particulier, une tenue en crête n’est pas la même chose qu’un pouvoir assigné de coupure en court-circuit.
For project documentation, also request the applicable type-test reports, insulation levels, operating mechanism details, control voltage, terminal arrangement, and installation drawings. Ces documents aident les ingénieurs à évaluer l'ensemble de commutation complet plutôt que de se fier à une seule évaluation globale.
Lorsqu'il est correctement conçu et entretenu, un interrupteur-sectionneur SF6 offre plusieurs avantages pratiques pour les systèmes de distribution aériens.
La construction montée sur poteau place l'équipement de commutation directement sur la structure de distribution. Cela peut réduire le besoin d’espace supplémentaire au niveau du sol et prendre en charge les configurations d’alimentation là où une salle électrique intérieure dédiée n’est pas pratique.
Le SF6 possède de fortes propriétés diélectriques et est largement utilisé dans les équipements électriques à haute tension. Au sein d'une chambre de commutation correctement conçue, il prend en charge les performances d'isolation et d'extinction d'arc. La capacité de commutation réelle dépend de la conception du contact, de l'état du gaz, du mécanisme de commande et du service nominal.
Les options manuelles, motorisées et télécommandées peuvent répondre à différentes exigences opérationnelles. La commutation à distance peut réduire le besoin de visites sur le terrain lors de la reconfiguration de routine du réseau, à condition que le système de contrôle et l'infrastructure de communication soient correctement mis en œuvre.
Lorsqu'il est intégré à des contrôleurs et des systèmes de supervision compatibles, un interrupteur monté sur poteau peut contribuer à la gestion automatisée des distributeurs. Les ingénieurs doivent confirmer les protocoles de communication, les exigences en matière d'alimentation auxiliaire, la logique de contrôle et les dispositions de verrouillage avant de passer commande.
Une chambre de commutation scellée peut limiter l'exposition des composants internes à la contamination externe. Néanmoins, des exigences réduites en matière d’entretien de routine ne signifient pas un fonctionnement sans entretien. Les liaisons mécaniques, les circuits de commande, les composants d'isolation et les paramètres liés au gaz nécessitent toujours une inspection conformément aux instructions du fabricant.
Une autre considération est la responsabilité environnementale. Le SF6 est un puissant gaz à effet de serre, c'est pourquoi les propriétaires d'équipements doivent mettre en œuvre des mesures de prévention des fuites, de récupération des gaz et une gestion conforme en fin de vie. En fonction des réglementations locales et des objectifs de durabilité du projet, des technologies d'isolation alternatives peuvent également justifier une évaluation.
Un interrupteur-sectionneur SF6 monté sur poteau de 24 kV convient aux applications de distribution extérieure lorsque ses caractéristiques électriques et ses spécifications environnementales correspondent à l'installation.
L’adéquation de l’application ne dépend pas seulement de la tension nominale. Les niveaux de court-circuit, les fonctions de commutation, la température ambiante, l'altitude, la gravité de la pollution, la charge de vent, la résistance de montage et les fonctions de contrôle requises doivent tous être évalués.
Les équipes d'approvisionnement devraient évaluer l'environnement d'exploitation complet au lieu de choisir un appareil basé uniquement sur la tension et le courant. Une révision structurée peut réduire les lacunes dans les spécifications et éviter des modifications coûteuses lors de l'installation.
Les acheteurs comparant les équipements de commutation doivent également comprendre la distinction entre un interrupteur de charge et un disjoncteur. Un interrupteur de charge gère les tâches de commutation normales spécifiées, tandis qu'un disjoncteur correctement évalué est conçu pour interrompre les courants de défaut dans les limites de sa capacité de coupure déclarée. La conception de la protection du système détermine quels dispositifs sont nécessaires et comment ils fonctionnent ensemble.
Une installation correcte est essentielle au fonctionnement sûr des équipements extérieurs moyenne tension. L'installation et la mise en service doivent être effectuées par du personnel électrique qualifié selon des procédures approuvées, avec le circuit isolé et tous les contrôles de sécurité pertinents en place.
Les intervalles de maintenance doivent suivre les instructions du fabricant, les réglementations électriques applicables et l’environnement d’exploitation réel. La fréquence des inspections peut devoir être augmentée lorsque l'équipement est soumis à des conditions météorologiques extrêmes, à une forte contamination, à des commutations fréquentes ou à des conditions de fonctionnement anormales.
La manipulation du SF6 doit être effectuée par du personnel formé utilisant un équipement et des procédures appropriés. N’évacuez jamais le gaz intentionnellement dans le cadre d’une méthode d’entretien de routine. Respectez les exigences environnementales applicables en matière de détection, de récupération, de stockage et d'élimination des fuites.
Sa fonction principale est de créer et d'interrompre des courants de charge spécifiés dans un réseau de distribution extérieur moyenne tension. Il prend également en charge les opérations de sectionnement des alimentations et de commutation contrôlée. La protection contre les pannes doit être assurée par un système de protection convenablement coordonné.
Les informations produit publiées indiquent un courant nominal de 630 A. Les acheteurs doivent confirmer la configuration exacte commandée et ses caractéristiques techniques applicables avant l'achat.
Oui, le fonctionnement à distance est pris en charge en tant qu'option de configuration du produit. Le contrôleur, l'alimentation auxiliaire, les interfaces de communication et la compatibilité d'automatisation requis doivent être confirmés pour le projet.
Non. Un interrupteur-sectionneur est conçu pour interrompre des courants de charge spécifiés, tandis qu'un disjoncteur est conçu pour interrompre des courants de défaut dans les limites de sa capacité de coupure nominale. La bonne disposition des équipements dépend de l’étude de protection du réseau et des normes applicables.
Puissance Anqiang répertorie les options de tension nominale de 11 kV, 24 kV et 33 kV. La configuration disponible, les exigences d'isolation et les détails dimensionnels doivent être vérifiés auprès du fabricant.
Oui. Bien que la chambre à gaz scellée puisse réduire l’exposition à la contamination externe, des inspections périodiques restent nécessaires. La maintenance doit couvrir le mécanisme de fonctionnement, les composants d'isolation, le système de contrôle et l'état du gaz, comme spécifié par le fabricant.
Fournissez la tension du système, le courant nominal, la fréquence, l'environnement d'installation, le mode de fonctionnement requis, la tension de commande, la quantité, les normes applicables et l'emplacement du projet. Les schémas unifilaires, les exigences de montage et toutes les conditions environnementales particulières peuvent aider le fournisseur à confirmer la configuration appropriée.
Un interrupteur-sectionneur SF6 monté sur poteau de 24 kV peut jouer un rôle important dans la distribution moyenne tension moderne en permettant une commutation de charge contrôlée, en prenant en charge la sectionnement des lignes d'alimentation et en offrant des options de fonctionnement local ou à distance. Son efficacité dépend d’une sélection électrique correcte, d’une protection coordonnée contre les défauts, d’une installation appropriée et d’une maintenance responsable à long terme.
Puissance Anqiang propose la série FLW34-24 pour les projets de distribution nécessitant un équipement de commutation monté sur poteau, avec des spécifications de courant nominal de 630 A publiées et plusieurs options de tension. Avant de passer une commande, confirmez la fiche technique, la configuration de fonctionnement, l’adéquation environnementale et la documentation de test pertinente. Si vous prévoyez une mise à niveau d'un service public, un projet de distribution industrielle ou une installation d'automatisation de la distribution, examinez les détails du produit etContactez-nouspour discuter de vos exigences de tension, de vos spécifications techniques et de vos besoins de personnalisation avec l'équipe Anqiang Power.
