La structure et la protection des disjoncteurs montés sur poteau haute tension

Leinterrupteur monté sur poteauest un type d'interrupteur de sécurité installé sur les poteaux électriques pour assurer la sécurité électrique. Sa fonction principale est d'isoler la haute tension du circuit. Les commutateurs montés sur poteau présentent des différences significatives en termes de fonctionnalités, de structure et de scénarios d'application. Dans le système électrique, ils jouent chacun un rôle unique et maintiennent conjointement la sécurité et le fonctionnement stable du réseau électrique.

Disjoncteur et interrupteur de charge montés sur colonne

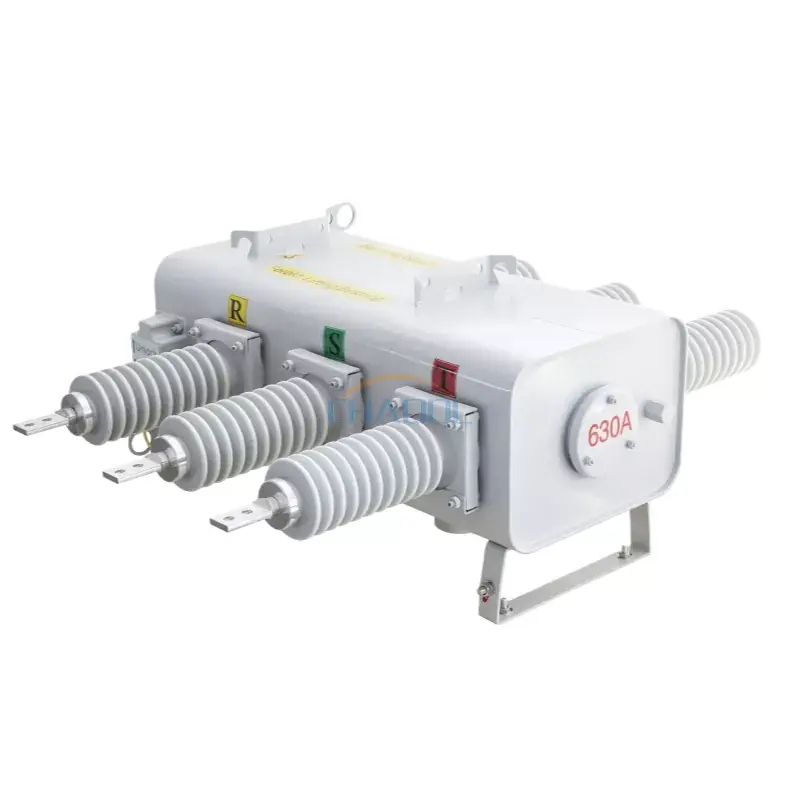

L'interrupteur de charge monté sur poteau a pour fonction de couper le courant de charge et de fermer le courant de court-circuit, mais il ne peut pas couper le courant de court-circuit. Il est principalement utilisé pour la segmentation de lignes.

Le disjoncteur monté sur poteau peut fermer, transporter et ouvrir le courant normal du circuit de fonctionnement. Il peut également fermer, transporter et ouvrir le courant de court-circuit spécifié dans le délai prescrit. Il peut être utilisé comme protection principale de la ligne et est principalement utilisé dans les grands commutateurs de dérivation. Sa capacité d'ouverture est forte et le nombre d'ouvertures et de fermetures consécutives est important.

Méthode de fonctionnement

L'interrupteur de charge est actionné manuellement et nécessite une intervention humaine pour ouvrir ou fermer le circuit.

Le disjoncteur est un appareil à commande automatique. Lorsqu'il y a une surcharge ou un court-circuit dans le circuit, le disjoncteur se déclenche automatiquement et coupe le courant.

Résistance aux pannes et fonctions de protection

Les interrupteurs de charge ont généralement un pouvoir de coupure relativement faible et conviennent aux petites charges et aux situations sans surcharge. Ils sont principalement utilisés pour contrôler l’ouverture et la fermeture des circuits. Cependant, ils ne disposent généralement pas de fonctions de protection contre les surcharges ou de protection contre les courts-circuits pour les défauts tels que les surcharges et les courts-circuits.

Le disjoncteur a un pouvoir de coupure plus élevé et peut gérer des courants plus importants et des défauts plus graves. Il coupe non seulement le circuit, mais dispose également de fonctions de protection contre les surcharges et de protection contre les courts-circuits, capables de détecter et de couper rapidement le courant défectueux.
