Disjoncteur extérieur 126KV SF6

Le disjoncteur SF6 extérieur 126 KV (modèle LW36-126) est un dispositif de commutation de classe de transmission haute tension conçu pour les sous-stations du réseau électrique, les systèmes de transmission de services publics et les réseaux électriques industriels à grande échelle. Il est largement utilisé pour le contrôle, la protection et la commutation du courant de charge, du courant de surcharge et du courant de défaut de court-circuit, et peut également fonctionner comme disjoncteur de liaison dans les systèmes électriques interconnectés.

Ce disjoncteur SF6 extérieur 126 KV adopte du gaz hexafluorure de soufre (SF6) comme moyen d'extinction de l'arc et d'isolation, combiné à une structure à colonne unique et à coupure unique par pôle. Pendant l'interruption, le principe d'extinction d'arc auto-énergétique génère un flux de gaz à grande vitesse à l'intérieur de la chambre à arc pour refroidir et éteindre efficacement l'arc, garantissant ainsi des performances de coupure stables dans des conditions de défauts élevées.

Équipé d'un mécanisme de commande à ressort moteur entraîné par CT et d'un système de liaison mécanique à trois étages, le LW36-126 offre des performances de commutation précises, une fiabilité mécanique élevée et une excellente stabilité opérationnelle à long terme dans les environnements extérieurs exigeants.

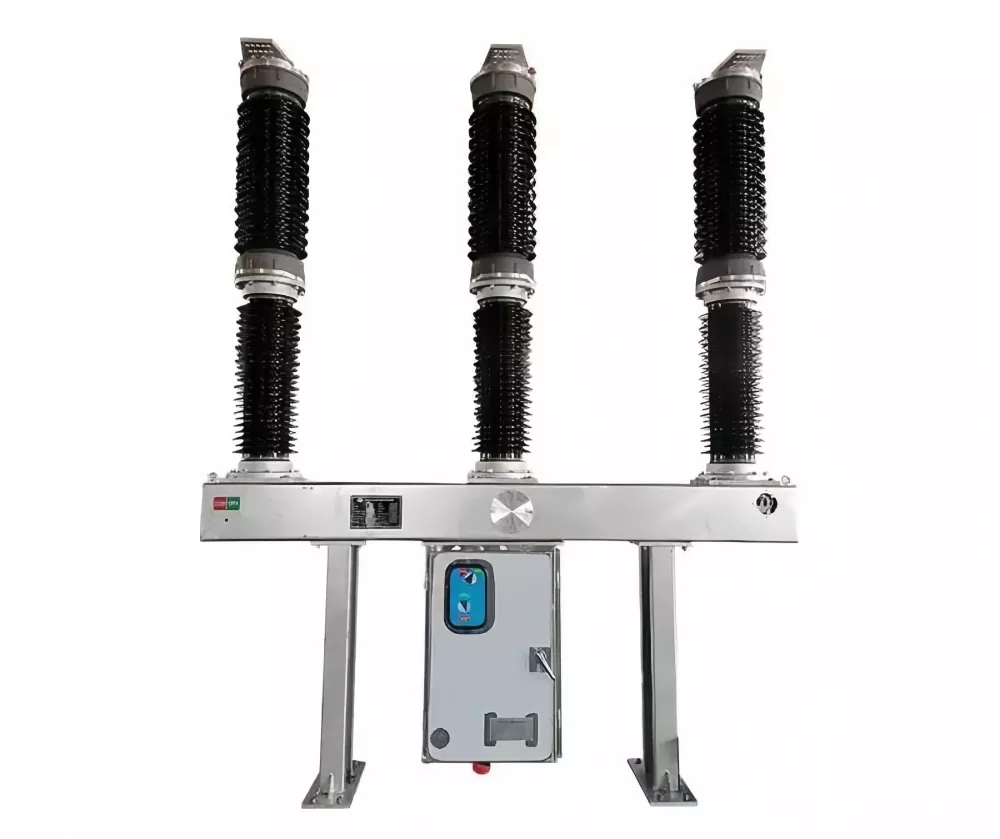

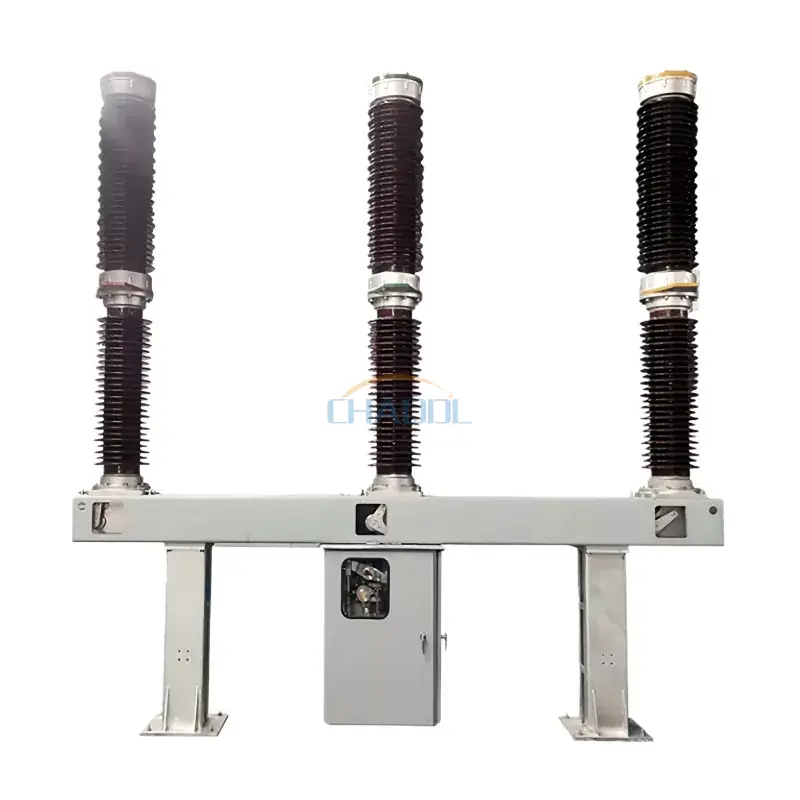

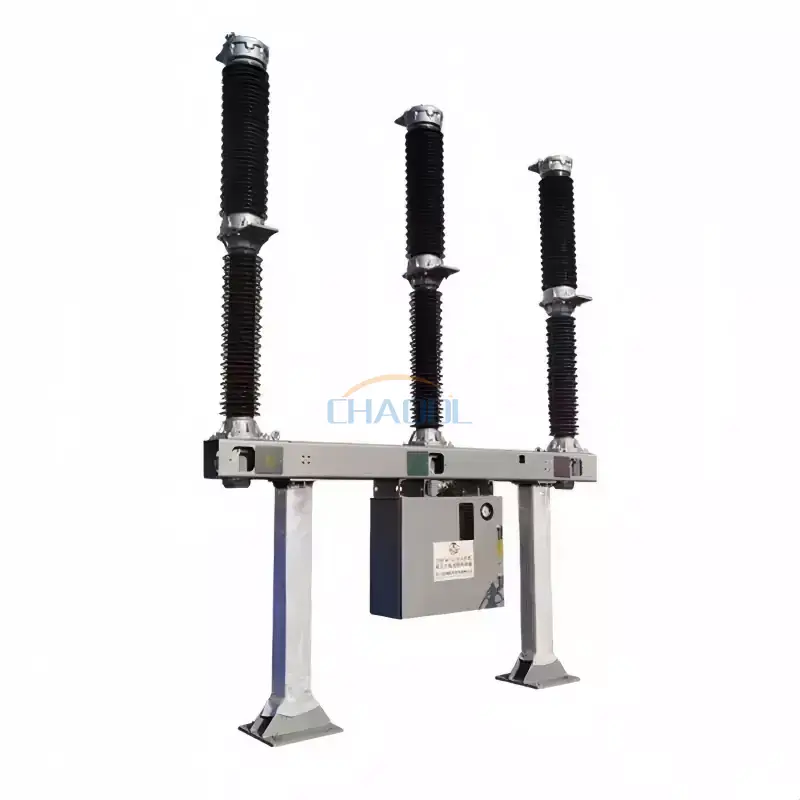

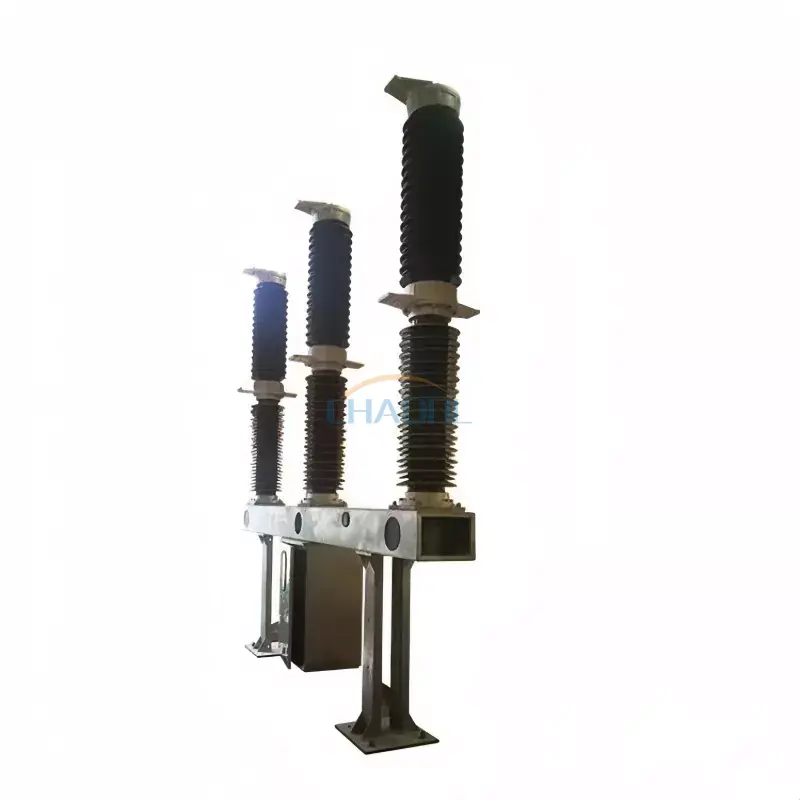

Apparence du produit

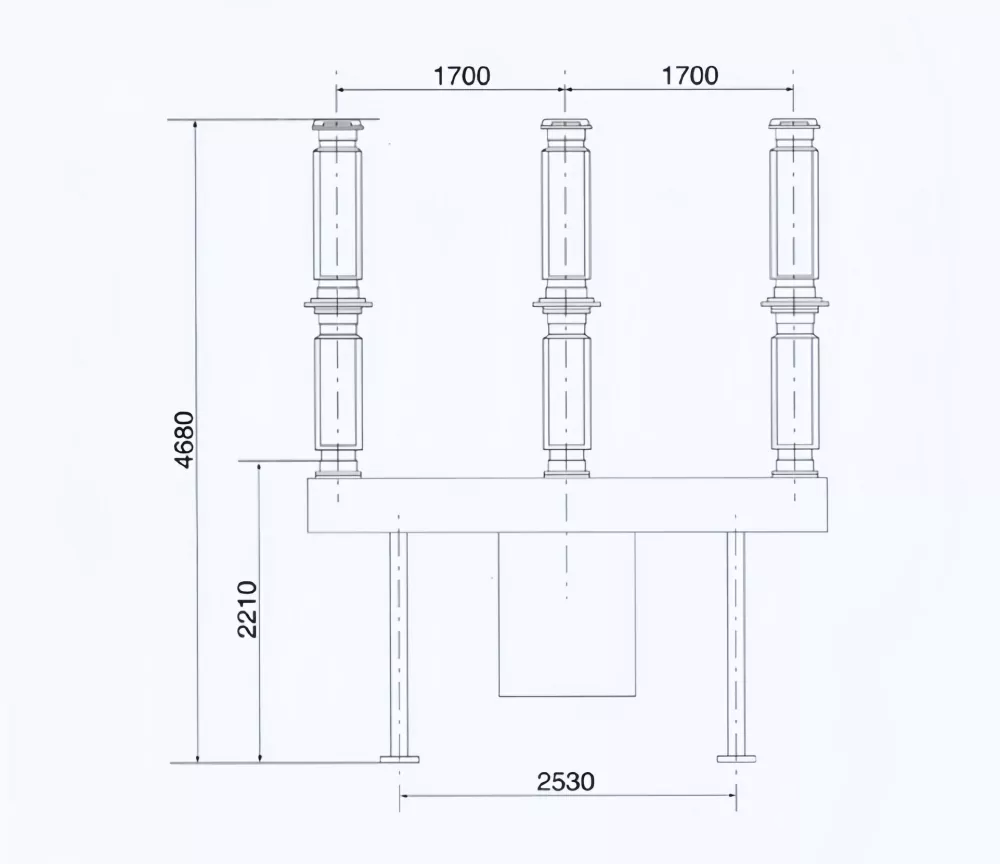

Diagramme des dimensions du produit

Environnement opérationnel

• Altitude d'installation : ≤ 3000 mètres au-dessus du niveau de la mer
• Température ambiante : -30°C à +40°C
• Vitesse maximale du vent : ≤ 34 m/s
• Niveau de pollution : Classe III (25 mm/kV)

Paramètres techniques

Caractéristiques du produit

• L'isolation avancée du gaz SF6 garantit une excellente extinction d'arc et des performances diélectriques.
• La conception à colonne unique et à pôle à rupture unique réduit la complexité mécanique et améliore la fiabilité.
• Pouvoir de coupure élevé jusqu'à 40 kA pour l'interruption des défauts au niveau de la transmission.
• Le mécanisme de commande à ressort entraîné par CT assure un fonctionnement de commutation stable et précis.
• Adapté aux environnements extérieurs difficiles avec une forte résistance à la pollution, au vent et aux variations de température.
• Longue durée de vie mécanique avec faibles besoins de maintenance pour les exploitants de réseau.
• Compatible avec les systèmes modernes d’automatisation des sous-stations et de contrôle à distance.

Structure du produit et principe de fonctionnement

Le disjoncteur SF6 extérieur 126 KV se compose d'une chambre d'extinction d'arc remplie de gaz SF6, d'une intégration de transformateur de courant, d'un mécanisme de commande, d'une structure de support isolante et d'un système de boîtier en acier. Le gaz SF6 agit à la fois comme moyen d'isolation et d'extinction d'arc, offrant une rigidité diélectrique élevée et une récupération rapide après interruption.

En cas de panne, le mécanisme de commande entraîne la séparation du contact mobile, générant un flux de gaz SF6 à grande vitesse à l'intérieur de la chambre à arc. Ce flux d'air refroidit et désionise rapidement l'arc, garantissant ainsi une interruption sûre des courants de défaut haute tension. Le système de liaison mécanique à trois étages garantit un fonctionnement synchronisé des pôles et une cohérence de rupture élevée.

Applications

• Sous-stations de transmission haute tension
• Systèmes d'interconnexion des réseaux électriques
• Réseaux de transport et de distribution de services publics
• Centrales hydroélectriques et thermiques
• Systèmes électriques industriels à haute tension
• Projets d’infrastructures et d’énergie à grande échelle
• Systèmes électriques ferroviaires et de transport

Foire aux questions

Qu'est-ce qu'unDisjoncteur extérieur 126KV SF6utilisé pour ?

Il est utilisé pour interrompre et contrôler les courants électriques à haute tension dans les réseaux de transport, garantissant ainsi le fonctionnement sûr des sous-stations et des systèmes électriques en cas de pannes ou d'opérations de commutation.

Pourquoi le gaz SF6 est-il utilisé dans les disjoncteurs ?

Le gaz SF6 possède d'excellentes propriétés d'isolation et d'extinction d'arc, permettant une interruption efficace des courants de défaut haute tension tout en conservant une taille compacte de l'équipement.

Le LW36-126 est-il adapté à une installation en extérieur ?

Oui. LeDisjoncteur extérieur 126KV SF6est spécialement conçu pour les sous-stations extérieures et peut fonctionner de manière fiable dans des conditions environnementales difficiles.

Quels sont les avantages par rapport aux disjoncteurs traditionnels ?

Comparés aux disjoncteurs à base d'huile, les disjoncteurs SF6 offrent une plus grande fiabilité, moins d'entretien, une extinction plus rapide de l'arc et de meilleures performances dans des conditions de haute tension.
