Interrupteur de déconnexion extérieur 40,5KV

Model:GW5-40.5

Le sectionneur extérieur 40,5 KV développé indépendamment par Anqiang Power est un type à double colonne, à coupure horizontale, à ouverture centrale, et peut être équipé d'interrupteurs de mise à la terre d'un ou des deux côtés. Il s'agit d'un appareil haute tension extérieur adapté aux applications AC 50 Hz, avec des niveaux de tension nominale de 40,5 KV, 72,5 KV et 126 KV. Nous pouvons le personnaliser selon les dessins ou les exigences du client.

envoyer une demande

Description du produit

La série GW5Interrupteur de déconnexion extérieur 40,5KVest conçu pour les réseaux de transport et de distribution moyenne et haute tension fonctionnant dans des conditions AC 50 Hz. Il est largement utilisé dans les sous-stations et les centrales électriques pour isoler en toute sécurité les circuits sous tension sans courant de charge. La structure adopte un mécanisme d'ouverture horizontal de type V à double colonne, garantissant un dégagement électrique stable et une forte fiabilité mécanique dans les environnements extérieurs difficiles.

Comparé aux interrupteurs d'isolement traditionnels, ceInterrupteur de déconnexion extérieur 40,5KVoffre une résistance au vent améliorée, des performances anti-pollution améliorées et un système de contact plus stable, ce qui le rend adapté à un fonctionnement à long terme dans les régions côtières, désertiques et à forte humidité.

Principales caractéristiques de conception

Structure d'ouverture horizontale en forme de V à double colonne pour une stabilité améliorée
Conception de poteaux modulaires avec isolateurs en porcelaine ou composites à haute résistance
Prend en charge les modes de fonctionnement manuel et motorisé
Configurations de mise à la terre facultatives : sans mise à la terre, simple mise à la terre, double mise à la terre
Système de verrouillage mécanique entre la lame principale et la lame de mise à la terre pour plus de sécurité
Résistance améliorée à la corrosion pour un service extérieur à long terme

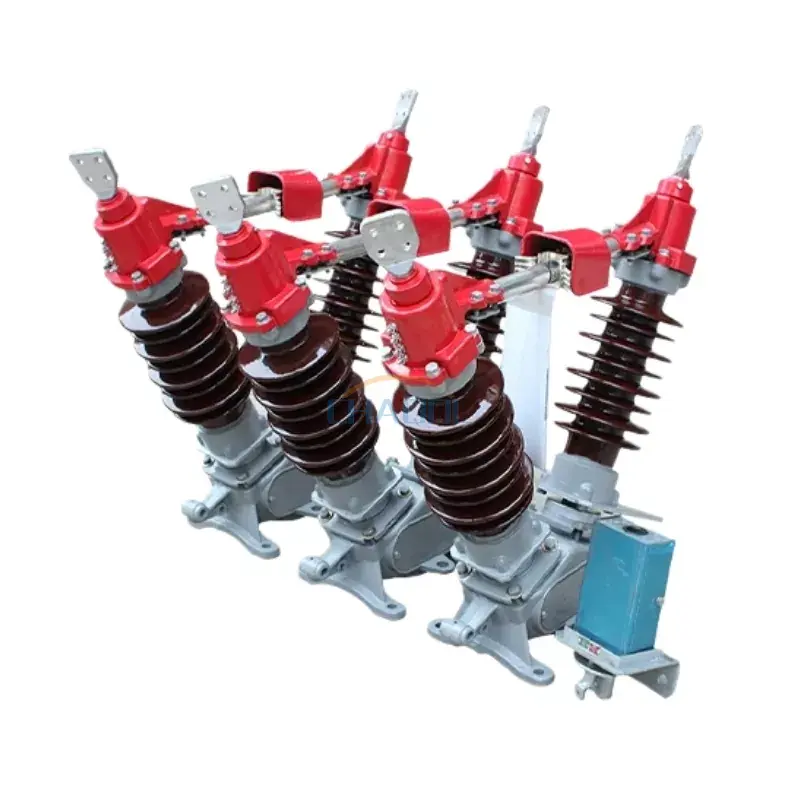

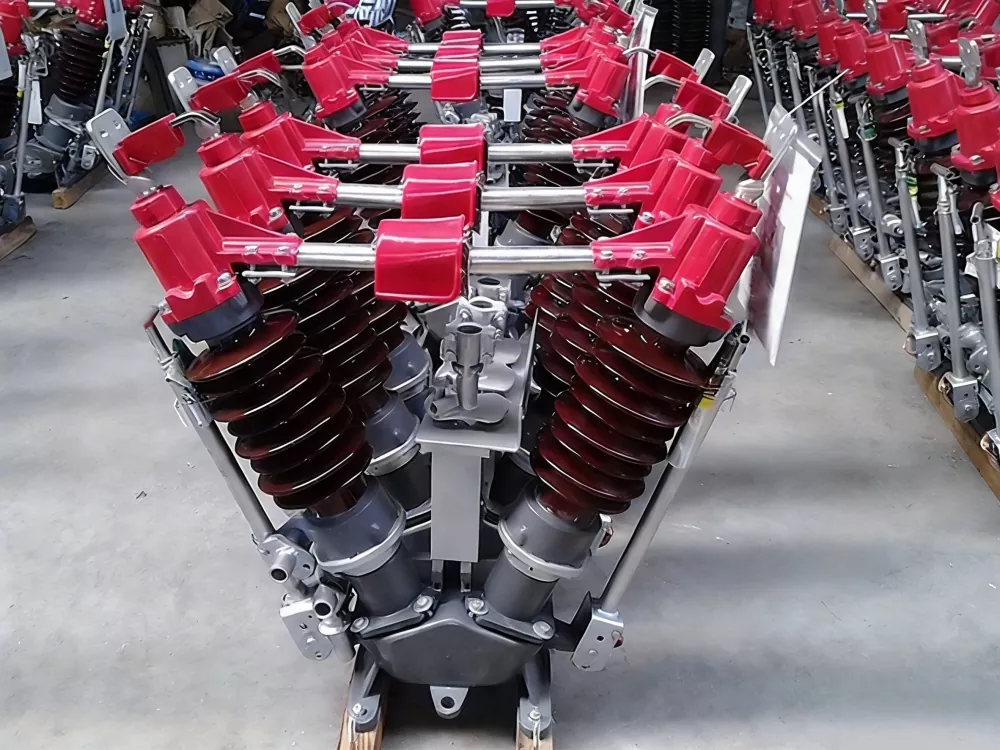

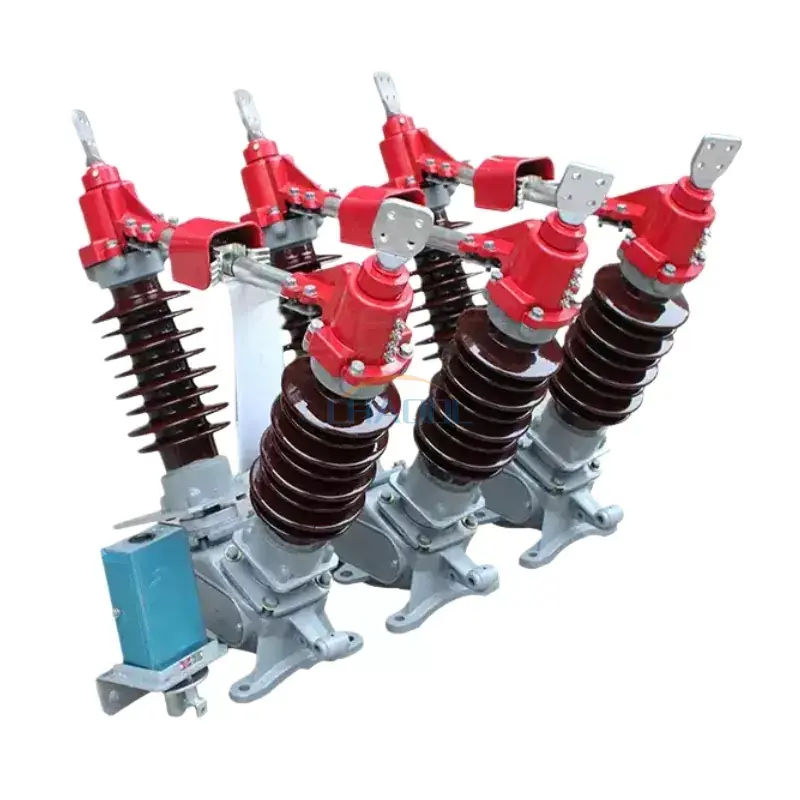

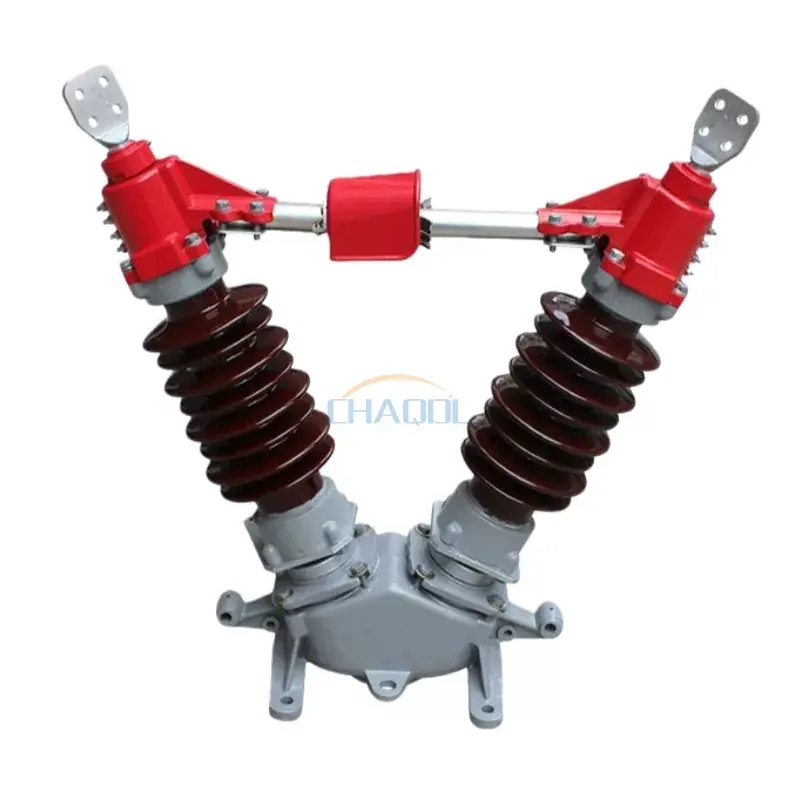

Photos réelles du produit

40.5KV Outdoor Disconnecting Switch

Paramètres techniques

Nom du projet			Valeur du paramètre
Tension nominale			40,5KV	72,5KV			126KV
Niveau d'isolation nominal	Tension de tenue à la fréquence industrielle pendant 1 minute		95/115 kilovolts	140/160 kilovolts			230/245KV
	Tension de tenue aux chocs de foudre		185/215 kilovolts	325/375 kilovolts			550/630 kilovolts
Fréquence nominale			50 Hz
Courant nominal			630/1250A	1600A			2000A
Durée nominale de court-circuit			4/2s
Charge mécanique nominale aux bornes	Charge longitudinale horizontale		750N	1000N
	Charge latérale horizontale		500N	750N
	Force verticale		750N	1000N
Distance d'isolement			1013/1256mm	1813/2248mm
Durée de vie mécanique			2000 fois
Mécanisme à commande manuelle			CS17, CS17G
Mécanisme de commande motorisé		Modèle	CJ5/CJ6
		Tension du moteur	AC220/380, DC220
		Tension du circuit de commande	AC220, DC220
		Temps d'ouverture (du disjoncteur)	6 ± 1 s
Poids du produit		Non mis à la terre	360 kg		500 kg	800 kg
		Mise à la terre unique	390 kg		560 kg	900 kg
		Double mise à la terre	430 kg		620 kg	1000kg

Diagramme des dimensions du produit

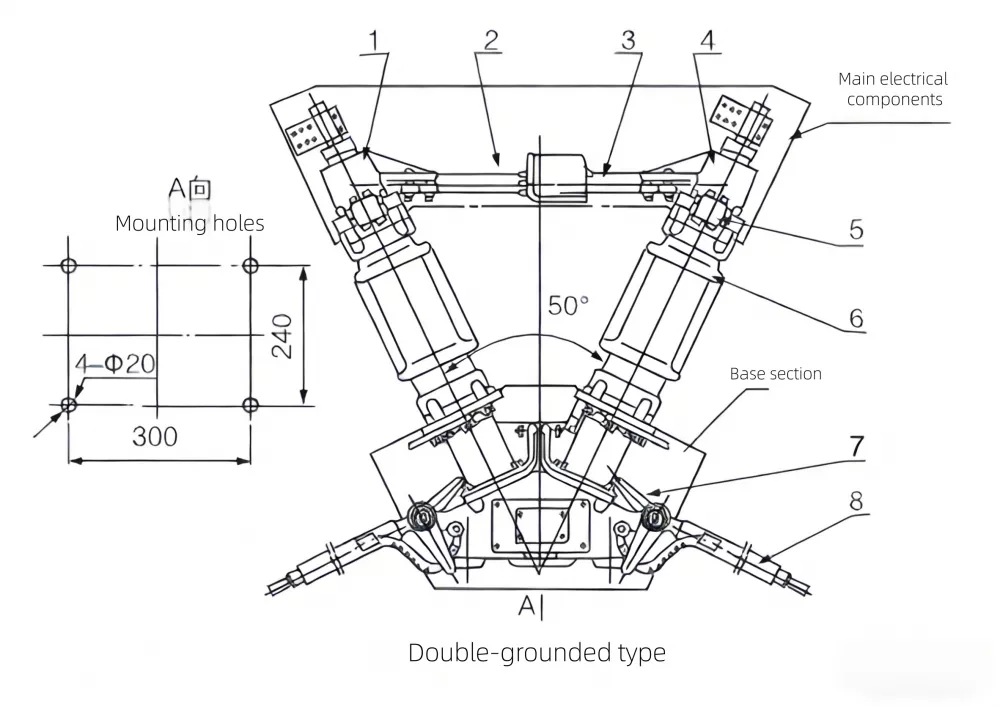

Schéma des dimensions du sectionneur extérieur GW5-40.5KV

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Bornier
2. Contact principal
3. Doigt de contact principal
4. Bornier
5. Doigt de contact de mise à la terre
6. Isolateur de poteau
7. Plaque limite
8. Interrupteur de mise à la terre

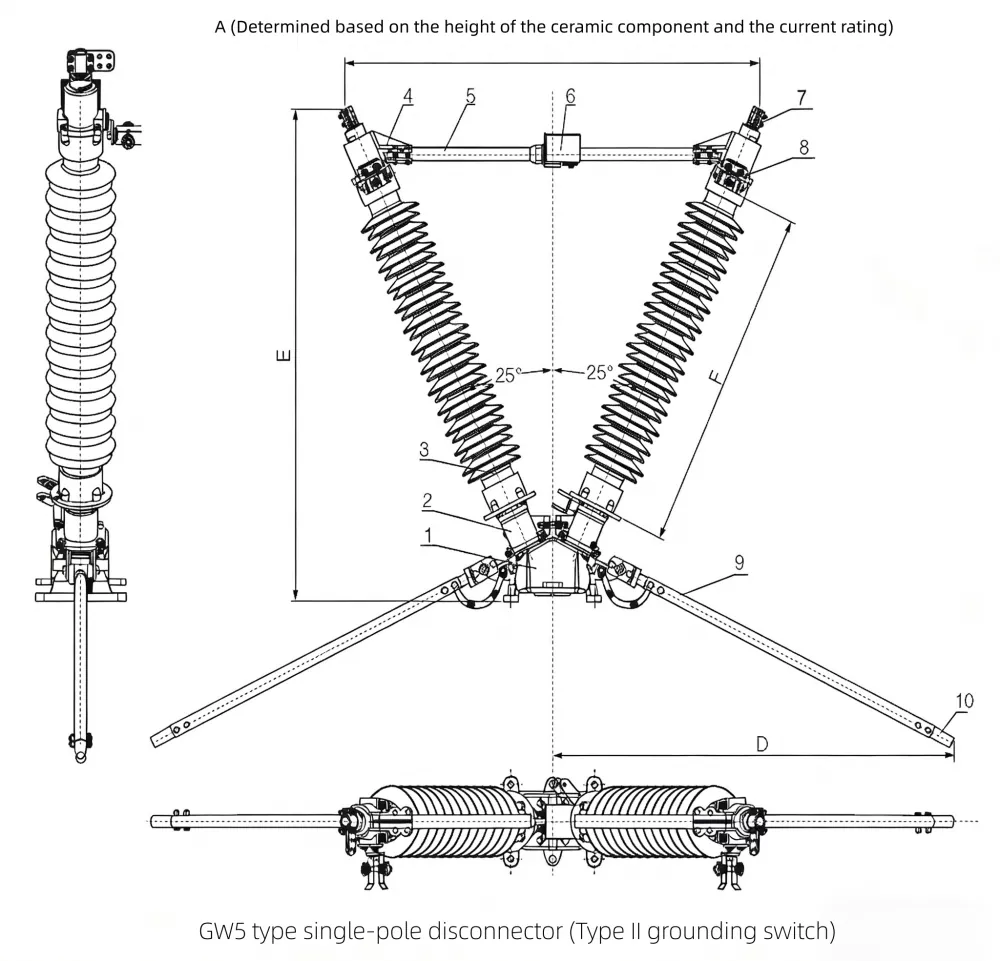

Schéma des dimensions du sectionneur extérieur GW5-126

Outdoor High Voltage Disconnect Switch Diagram

1. Fond
2. Assistance
3. Poteau isolant
4. Bornier
5. Tige conductrice à arbre rond
6. Tige conductrice à arbre carré
7. Pince à bornes
8. Contact fixe de l'interrupteur de mise à la terre
9. Tube en aluminium du commutateur de mise à la terre
10. Contact de l'interrupteur de mise à la terre

Comparaison avec des produits similaires

Élément d'évaluation	Notre interrupteur de déconnexion extérieur GW5 40,5KV	Modèle concurrent conventionnel
Stabilité structurelle	Conception renforcée de type V à double colonne avec une résistance au vent plus élevée	Structure monocolonne, stabilité mécanique moindre
Performances des contacts	Doigts de contact argentés, répartition optimisée de la pression	Contacts en cuivre standard, usure plus rapide
Durabilité en extérieur	Revêtement anticorrosion + système isolant renforcé	Revêtement de base, performances côtières limitées
Flexibilité opérationnelle	Prend en charge le fonctionnement manuel + motorisé avec protection de verrouillage	Fonctionnement principalement manuel uniquement
Coût d'entretien	Faible en raison de la longue durée de vie mécanique (2000 cycles)	Fréquence de maintenance plus élevée

Scénarios d'application

LeInterrupteur de déconnexion extérieur 40,5KVest largement appliqué dans :

Sous-stations et postes de commutation haute tension
Systèmes d'isolation de lignes de transport d'énergie
Réseaux de distribution d'énergie industrielle
Points de connexion au réseau d'énergie renouvelable (parcs éoliens et solaires)
Projets de modernisation des réseaux urbains et ruraux

Avec sa conception mécanique robuste et ses performances électriques stables, ce sectionneur constitue un choix fiable pour les opérateurs exigeant une sécurité à long terme et une efficacité opérationnelle dans les environnements extérieurs.
