Résumé de l'article :Une protection moyenne tension fiable nécessite bien plus que la simple interruption d'un défaut. Les services publics et les opérateurs industriels ont également besoin d'une commutation rapide, de performances mécaniques stables, de faibles besoins de maintenance et d'une compatibilité avec des réseaux de distribution de plus en plus intelligents. UnDisjoncteur à aimant permanent extérieurcombine la technologie d'interruption du vide avec un mécanisme de commande à aimant permanent pour répondre à ces exigences. Cet article explique comment fonctionne la technologie, où elle peut être appliquée, quels facteurs techniques doivent être évalués avant l'achat et comment elle peut contribuer à réduire les défis opérationnels dans les systèmes de distribution d'énergie modernes.
Les réseaux de distribution moyenne tension fonctionnent dans des conditions exigeantes. Un défaut sur une ligne d'alimentation, une connexion de transformateur, un bus industriel, un système électrique ferroviaire ou une installation d'énergie renouvelable peut interrompre l'approvisionnement en électricité et potentiellement endommager des équipements précieux. Le disjoncteur est donc un élément critique de la chaîne de protection.
Cependant, les opérateurs modernes sont confrontés simultanément à plusieurs défis. L'équipement peut être installé à l'extérieur où il est exposé à l'humidité, à la poussière, aux rayons ultraviolets, aux changements de température et à d'autres stress environnementaux. Dans le même temps, les réseaux de distribution deviennent de plus en plus automatisés, créant une demande pour des équipements capables de répondre de manière cohérente aux commandes électriques et de communiquer avec des systèmes de protection et de contrôle intelligents.
Les disjoncteurs traditionnels à commande mécanique peuvent fonctionner efficacement, mais leurs mécanismes de fonctionnement contiennent plusieurs pièces mobiles. L'usure mécanique, les exigences de réglage et un fonctionnement irrégulier sur de longues périodes de service peuvent devenir des problèmes, en particulier dans les installations nécessitant des commutations fréquentes.

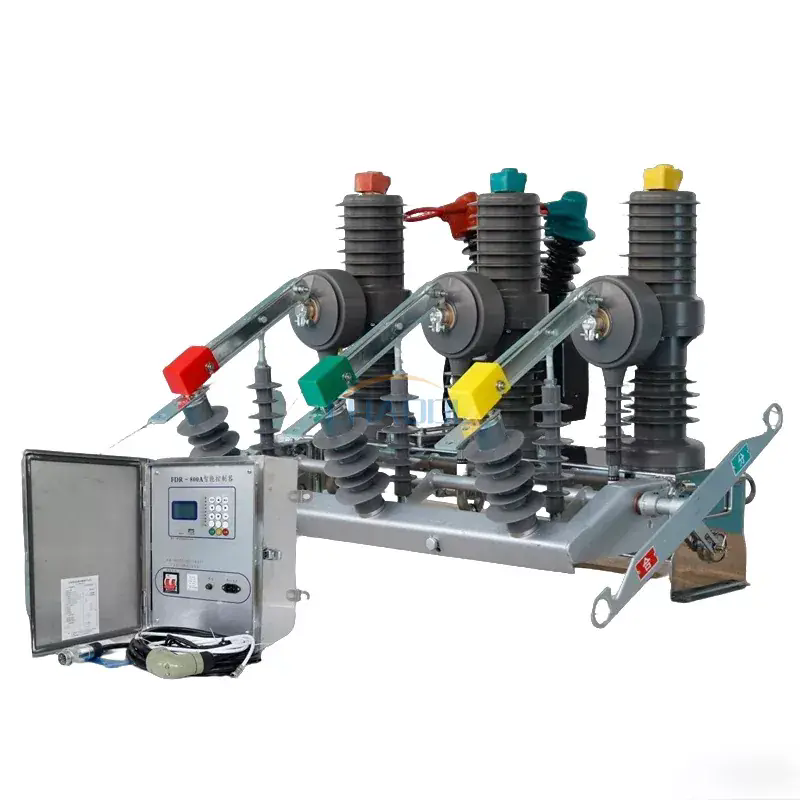

Un disjoncteur à aimant permanent extérieur répond à ces défis en combinant une ampoule à vide avec un actionneur à aimant permanent. Le résultat est une solution de commutation moyenne tension compacte conçue pour un fonctionnement fiable, une complexité mécanique réduite et une intégration dans les systèmes de distribution modernes.
Le principe de fonctionnement repose sur deux technologies essentielles :interruption du videetactionnement par aimant permanent.
En fonctionnement normal, le disjoncteur permet au courant de circuler sur son chemin conducteur. Lorsque le système de protection identifie une condition anormale, le mécanisme de commande reçoit une commande d'ouverture des contacts. L'actionneur à aimant permanent entraîne le mécanisme, séparant les contacts à l'intérieur de l'ampoule à vide.
Lorsque les contacts se séparent, un arc électrique peut se former brièvement. Étant donné que les contacts sont situés à l’intérieur d’une ampoule à vide, l’arc s’éteint rapidement lorsque le courant passe par son point d’interruption naturel. Le circuit est alors isolé électriquement du défaut.
Pour les opérations de fermeture, l'actionneur ramène les contacts dans la position requise. Le mouvement contrôlé contribue à fournir des performances de commutation reproductibles.
Cette séquence opératoire peut être résumée comme suit :
La combinaison de ces technologies est particulièrement utile lorsque les opérateurs ont besoin d'une commutation rapide et de performances mécaniques fiables sans dépendre d'une structure de fonctionnement complexe à ressorts.
Le mécanisme de commande a une influence directe sur la fiabilité du disjoncteur. Un mécanisme à aimant permanent utilise la force électromagnétique pour contrôler le mouvement du mécanisme de commutation et maintenir sa position de fonctionnement.
Comparé aux mécanismes contenant un plus grand nombre d’éléments de transmission mécanique, un actionneur à aimant permanent peut comporter moins de composants mobiles. Cela réduit les points d’usure mécaniques potentiels et aide à maintenir un comportement d’ouverture et de fermeture cohérent.
| Considération | Mécanisme à aimant permanent | Mécanisme mécanique traditionnel |
|---|---|---|
| Complexité mécanique | Structure opérationnelle relativement simple | Peut contenir plus de pièces de transmission mécaniques |
| Composants mobiles | Nombre réduit de pièces mécaniques mobiles | Généralement plus de composants mécaniques |
| Demande de maintenance | Conçu pour un fonctionnement nécessitant peu d’entretien | Peut nécessiter une inspection et un ajustement périodiques |
| Cohérence de commutation | Actionnement électromagnétique stable | Peut dépendre davantage de l’état mécanique |
| Commutation fréquente | Bien adapté aux applications nécessitant des opérations répétées | La sélection dépend de la conception du mécanisme et du cycle de service |
L’avantage pratique ne réside pas simplement dans une réduction du nombre de composants. Le mécanisme de commande est également un facteur important lorsque les disjoncteurs sont installés dans des endroits où l'accès pour la maintenance est difficile ou où les temps d'arrêt imprévus peuvent entraîner un coût opérationnel important.
Un disjoncteur à aimant permanent extérieur correctement conçu contient plusieurs composants électriques, mécaniques et isolants coordonnés. Chaque composant contribue à une commutation sûre et à un fonctionnement fiable.
Étant donné que ces composants fonctionnent ensemble, la sélection ne doit jamais être basée uniquement sur la tension nominale. L'ensemble des fonctions électriques, de l'environnement d'installation, des exigences de contrôle et de la stratégie de protection du système doivent être pris en compte.
L'un des avantages les plus importants est le système de commande mécanique simplifié. Avec moins de points d’usure mécaniques, les ajustements mécaniques de routine peuvent être réduits. Cela peut être particulièrement utile pour les sous-stations extérieures, les réseaux de distribution à distance et les installations industrielles où l'accès pour la maintenance est peu pratique.
L'actionnement par aimant permanent fournit un mouvement électromagnétique contrôlé. Un comportement cohérent d'ouverture et de fermeture est important lorsque le disjoncteur est actionné de manière répétée par des systèmes de protection, d'automatisation ou de télécommande.
L'ampoule à vide assure une interruption efficace de l'arc sans que la chambre de coupure ait besoin d'utiliser des gaz isolants ou des fluides liquides conventionnels pour l'extinction de l'arc. Cela rend la technologie du vide bien adaptée à de nombreuses applications de distribution moyenne tension.
L'actionneur est conçu pour fonctionner efficacement, ce qui peut contribuer à réduire l'énergie requise pour les opérations de commutation. La consommation d'énergie exacte dépend de la configuration spécifique et du système de contrôle, c'est pourquoi les spécifications du projet doivent toujours être vérifiées avant la sélection finale.
Les équipements de distribution extérieure doivent faire face à l’exposition environnementale. Un boîtier de disjoncteur extérieur correctement conçu aide à protéger les composants internes contre l’humidité, la poussière, l’exposition aux ultraviolets et les conditions météorologiques changeantes.
Pour les applications impliquant des commutations répétées, l'endurance mécanique est un critère d'achat important. Les spécifications du produit Anqiang indiquent une durée de vie mécanique allant jusqu'à 10 000 opérations pour sa configuration de disjoncteur à aimant permanent extérieur applicable.
Les réseaux électriques modernes s'appuient de plus en plus sur le contrôle à distance, la surveillance et la gestion automatisée des pannes. Un disjoncteur à aimant permanent correctement configuré peut prendre en charge l'intégration avec les systèmes SCADA et d'automatisation de la distribution, permettant aux opérateurs de construire des réseaux électriques plus réactifs.
Choisir un disjoncteur en fonction uniquement de son nom ou de sa classe de tension peut conduire à une configuration inadaptée. Les acheteurs doivent comparer les spécifications du disjoncteur avec les caractéristiques électriques réelles de l'installation.
| Paramètre | Exemple de spécification | Pourquoi c'est important |
|---|---|---|
| Tension nominale | 12 kV / 24 kV | Doit correspondre à la classe de tension nominale du système de distribution. |
| Fréquence nominale | 50 Hz | Doit correspondre à la fréquence du système électrique. |
| Courant nominal | 630 A / 1 250 A | Définit la capacité de transport de courant continu. |
| Courant de coupure en court-circuit | 20 kA / 25 kA | Indique la capacité d’interruption du courant de défaut du disjoncteur. |
| Courant de tenue de crête | 50 kA / 63 kA | Important pour évaluer le stress électromagnétique de courte durée. |
| Tension de tenue aux chocs de foudre | 125 kV / 145 kV | Important pour la coordination de l’isolation et la protection contre les transitoires. |
| Durée de vie mécanique | Jusqu'à 10 000 opérations | Utile lorsque des changements fréquents sont attendus. |
Les informations produit fournies par Anqiang répertorient les configurations de tension nominale de 12 kV et 24 kV, les courants nominaux de 630 A et 1 250 A et les capacités de coupure en court-circuit de 20 kA et 25 kA pour les modèles concernés.
La sélection réelle doit toujours être basée sur la conception complète du système, les normes applicables, la coordination de la protection et les exigences spécifiques au projet plutôt que de supposer que chaque configuration a des valeurs nominales identiques.
La combinaison d'une construction extérieure, d'une interruption du vide et d'un fonctionnement à aimant permanent rend cet équipement adapté à une large gamme d'applications moyenne tension.
Anqiang identifie les sous-stations de services publics, les réseaux de distribution, l'électrification ferroviaire, les mines, les systèmes électriques industriels et les installations d'énergie renouvelable parmi les domaines d'application de son disjoncteur à aimant permanent extérieur.
Le bon disjoncteur doit être sélectionné en commençant par le système électrique plutôt que par le catalogue de produits. Un processus de sélection pratique peut éviter à la fois des spécifications insuffisantes et un surdimensionnement inutile.
Cette approche est plus fiable que le choix d'un disjoncteur uniquement en fonction du courant nominal ou du prix d'achat. Un coût initial inférieur peut devenir coûteux si l'équipement est difficile à entretenir, incompatible avec le système de contrôle ou mal adapté au niveau de défaut.
Bien que les disjoncteurs à aimant permanent soient conçus pour réduire la maintenance mécanique, une faible maintenance ne signifie pas une inspection nulle. Un programme d’exploitation discipliné reste important pour les équipements moyenne tension.
Pour les équipements extérieurs, l’inspection environnementale est particulièrement importante. L'humidité, la contamination, la corrosion et les dommages mécaniques peuvent progressivement affecter l'isolation et la fiabilité de fonctionnement, même lorsque le disjoncteur lui-même est de conception robuste.
Un programme de maintenance préventive doit donc se concentrer sur l'installation complète plutôt que de traiter le disjoncteur comme un composant isolé.
Un disjoncteur à aimant permanent extérieur est un disjoncteur moyenne tension qui combine une ampoule à vide avec un mécanisme de commande à aimant permanent. Il est conçu pour une commutation fiable et une interruption en cas de panne dans les systèmes de distribution extérieure et les systèmes électriques industriels.
La configuration dépend des exigences du fabricant et du projet. La famille de produits ZW32-12G et ZW32-24G d'Anqiang est conçue pour les applications moyenne tension de 12 kV et 24 kV.
Le mécanisme peut réduire la complexité mécanique, fournir un mouvement de commutation cohérent, réduire l'usure mécanique et prendre en charge un fonctionnement nécessitant peu d'entretien. Ces caractéristiques sont particulièrement intéressantes pour les équipements soumis à des commutations fréquentes.
Oui. Une unité correctement configurée peut être intégrée à des systèmes d'automatisation de la distribution, de SCADA, de surveillance à distance et de protection intelligente. La configuration exacte de la communication et du contrôle doit être confirmée pour chaque projet.
Oui. Les disjoncteurs à aimant permanent extérieurs peuvent être utilisés dans les sections moyenne tension des systèmes de distribution d'énergie solaire et éolienne où leurs caractéristiques de tension, de courant, de coupure en cas de défaut, d'isolation et de contrôle correspondent aux exigences d'installation.
L'endurance mécanique dépend du modèle spécifique et des conditions de fonctionnement. La spécification Anqiang applicable indique une durée de vie mécanique allant jusqu'à 10 000 opérations.
Pour une recommandation technique précise, fournissez la tension du système, le courant nominal, le niveau de court-circuit, la fréquence, l'environnement d'installation, le service de commutation, la tension de commande, les exigences d'automatisation, la disposition de montage et toutes les normes de projet applicables. Fournir ces informations tôt peut réduire les modifications ultérieures des spécifications.
Un disjoncteur à aimant permanent extérieur est plus qu'un appareil de commutation conventionnel avec un actionneur différent. En combinant interruption sous vide et fonctionnement à aimant permanent, il répond à plusieurs exigences pratiques des réseaux moyenne tension modernes : commutation fiable, complexité mécanique réduite, besoins de maintenance réduits, adaptabilité extérieure et compatibilité avec des systèmes de distribution d'énergie de plus en plus automatisés.
Le point le plus important pour les acheteurs est d’adapter le disjoncteur à la charge électrique réelle. La tension nominale, le courant continu, la capacité d'interruption de court-circuit, le niveau d'isolation, la fréquence de découpage, les conditions environnementales, l'architecture de contrôle et les exigences d'installation doivent tous être évalués avant qu'une décision finale soit prise.
Anqiang fournit des solutions de disjoncteurs à aimant permanent extérieurs pour les applications moyenne tension, avec des configurations conçues autour de systèmes et d'applications de 12 kV et 24 kV allant des réseaux de distribution et sous-stations aux projets industriels, ferroviaires, miniers et d'énergies renouvelables.
Vous recherchez un disjoncteur à aimant permanent extérieur fiable pour votre projet moyenne tension ?Partagez la tension de votre système, le courant nominal, le niveau de défaut, l'environnement d'installation et les exigences de contrôle avecAnqiangpour discuter d'une configuration adaptée.Contactez-nouspour des informations sur le produit, une assistance technique et une solution adaptée à votre application.
Important:La sélection et l'installation du disjoncteur doivent être effectuées par des professionnels de l'électricité qualifiés et conformément aux normes locales applicables, aux exigences de protection du système et à la documentation technique du fabricant.
