En tant que fabricant professionnel d'équipements électriques,Puissance Anqiangfournit un système fiableTransformateur de courant homopolaireconçu pour détecter le courant résiduel et prendre en charge la protection contre les défauts à la terre dans les systèmes de distribution d'énergie. Sa structure à noyau divisé, ses performances magnétiques stables et son installation pratique le rendent adapté aux applications de protection et de surveillance où une détection rapide des défauts et un fonctionnement fiable sont essentiels.
Un transformateur de courant homopolaire est un transformateur de courant spécialisé utilisé pour détecter le courant résiduel ou homopolaire causé par un déséquilibre de courant et des défauts à la terre. Contrairement aux transformateurs de courant conventionnels qui mesurent principalement les courants de phase individuels, cet appareil surveille le courant combiné traversant le noyau du transformateur. Dans des conditions normales de fonctionnement, la somme vectorielle des courants surveillés est proche de zéro. Lorsqu'un défaut à la terre ou un chemin de fuite se produit, l'équilibre change et un courant résiduel est détecté. Ce signal peut ensuite être transféré à un relais de protection pour lancer une action de protection appropriée.
Pour les réseaux de distribution industriels, les sous-stations, les ensembles d'appareillage de commutation et les projets de modernisation, la sélection du bon transformateur nécessite une attention particulière à la conception du noyau, à la taille de l'ouverture, à l'isolation, à la méthode d'installation, à la précision, à la compatibilité des relais et aux conditions environnementales. Un transformateur de courant homopolaire correctement sélectionné peut améliorer la surveillance des défauts tout en aidant les systèmes de protection à réagir plus efficacement.
Qu'est-ce qu'un transformateur de courant homopolaire ?
Comment fonctionne un transformateur de courant homopolaire ?
Quelles sont les principales caractéristiques d’un transformateur de courant homopolaire moderne ?
Où est utilisé un transformateur de courant homopolaire ?
Comment choisir le bon transformateur ?
Que faut-il prendre en compte lors de l'installation ?
Spécifications du produit et référence de sélection
Un transformateur de courant homopolaire, souvent appelé transformateur de courant à noyau ou transformateur de courant résiduel, est conçu pour détecter un déséquilibre de courant dans un circuit électrique. Sa principale application consiste à identifier le courant résiduel associé aux défauts à la terre, aux problèmes d'isolation ou aux chemins de fuite.
Le concept de fonctionnement est différent de celui d'un transformateur de courant phase classique. Au lieu de mesurer un seul conducteur, les conducteurs appartenant au circuit protégé traversent le noyau magnétique. Lorsque les courants circulant dans les conducteurs sont équilibrés, leurs effets magnétiques s’annulent largement. Lorsqu'un défaut provoque la circulation du courant par un chemin involontaire, un champ magnétique résiduel se développe dans le noyau et l'enroulement secondaire produit un signal correspondant.
Ce principe de fonctionnement permet au transformateur de fonctionner avec des relais de protection et d'autres équipements de surveillance. Pour les ingénieurs électriciens et les intégrateurs de systèmes, le dispositif constitue donc un composant de détection important dans un système global de protection contre les défauts à la terre.
Le principe de fonctionnement est étroitement lié à la loi actuelle de Kirchhoff. Dans un circuit triphasé équilibré, la somme vectorielle des courants de phase est théoriquement nulle :
Ia + Ib + Ic = 0
Par conséquent, le flux magnétique généré à l’intérieur du noyau est minimisé et la sortie secondaire reste très faible.
Lorsqu'un défaut à la terre se produit, une partie du courant quitte le circuit prévu par un chemin involontaire. L’équilibre actuel est donc perturbé :
Ia + Ib + Ic ≠ 0
Le courant résiduel qui en résulte crée un flux magnétique dans le noyau. L'enroulement secondaire génère alors un signal électrique qui peut être détecté par un relais de protection.
Une séquence de protection typique peut être résumée comme suit :
Ce processus permet à un système de protection d'identifier un courant résiduel anormal sans se fier uniquement aux mesures des transformateurs de courant de phase individuels.

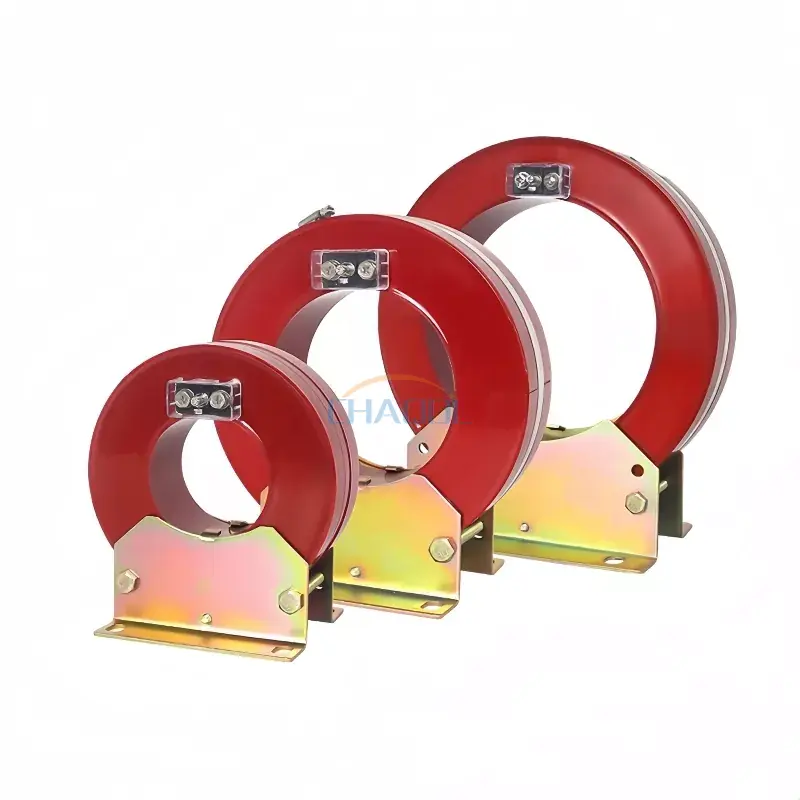

Pour les applications électriques industrielles, la construction mécanique et les performances électromagnétiques sont tout aussi importantes. La série LXK d'Anqiang Power utilise une conception à noyau divisé avec moulage sous vide de résine époxy, permettant au transformateur d'être installé autour des câbles primaires existants sans nécessiter de retrait de câble. Cela peut s’avérer particulièrement utile pour les projets de rénovation et de maintenance où la réduction des temps d’arrêt est une priorité.
Plusieurs caractéristiques doivent être prises en compte lors de l’évaluation de ce type de transformateur :
Ces caractéristiques rendent les conceptions à noyau divisé particulièrement pratiques lors de la mise à niveau de l'infrastructure électrique existante sans modification importante du circuit primaire.
Un transformateur de courant homopolaire peut être intégré dans une large gamme de systèmes de distribution d'énergie et de protection. Son rôle principal est de fournir des informations sur le courant résiduel aux équipements de protection ou de surveillance.
Les applications typiques incluent :
Par exemple, dans une armoire de distribution, le transformateur peut surveiller les conducteurs alimentant un circuit aval. Si la détérioration de l'isolation provoque un flux de courant vers la terre, le courant résiduel qui en résulte peut être détecté et transmis à un relais de protection. Le relais peut alors déterminer si la condition mesurée nécessite une interruption du circuit.
Cette approche est précieuse car la détection précoce de conditions de courant anormales peut contribuer à réduire le risque de dommages aux équipements, de temps d'arrêt prolongés et d'incidents de sécurité électrique.
Le choix d'un transformateur de courant homopolaire ne doit pas être basé uniquement sur la taille de l'ouverture. Les ingénieurs doivent évaluer ensemble le système électrique, l’environnement d’installation, le relais de protection et la disposition mécanique.
| Facteur de sélection | Ce qu'il faut considérer | Pourquoi c'est important |
|---|---|---|
| Ouverture du noyau | Faites correspondre le diamètre intérieur avec la disposition du câble ou du conducteur. | Assure une installation pratique et un dégagement suffisant |
| Tension du système | Confirmer la compatibilité avec le système électrique | Prend en charge une isolation appropriée et un fonctionnement sûr |
| Courant résiduel | Déterminer la plage de détection attendue | Aide à garantir une sensibilité de protection appropriée |
| Compatibilité des relais | Vérifiez les exigences de sortie secondaire et de relais | Garantit que le système de protection peut interpréter correctement le signal |
| Méthode d'installation | Envisagez une construction à noyau solide ou à noyau divisé | Les modèles à noyau divisé sont avantageux pour les applications de modernisation |
| Conditions environnementales | Température, niveau de pollution, humidité et lieu d'installation | Prend en charge un fonctionnement fiable à long terme |
Pour les applications de rénovation, un transformateur à noyau ouvrant peut offrir un avantage pratique significatif car les techniciens peuvent généralement l'installer autour d'un réseau de câbles existant plutôt que de démonter complètement le circuit primaire.
Une installation correcte est essentielle pour une mesure fiable du courant résiduel. Le cheminement des conducteurs à travers l'ouverture du transformateur doit suivre la conception de la protection afin que le transformateur mesure la relation de courant complète du circuit protégé.
Avant l'installation, les ingénieurs doivent vérifier :
Pour la série LXK référencée, les conditions de fonctionnement normales indiquées incluent une installation en intérieur, une plage de température ambiante de -5°C à 40°C et des environnements non corrosifs et peu polluants. Les ingénieurs doivent toujours confirmer les conditions réelles du projet par rapport à la documentation technique du produit sélectionné avant l'installation.
La série LXK d'Anqiang Power offre plusieurs options d'ouverture pour s'adapter à différentes dispositions de câbles primaires. Les dimensions disponibles vont d'environ 80 mm à 300 mm, offrant aux ingénieurs une flexibilité lors de l'intégration du transformateur dans l'équipement de distribution existant.
| Modèle | Ouverture D | Cote E | Cote L | Cote L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 millimètres | 130 millimètres | 123 millimètres |
| LXK-100 | Φ100 | 58 millimètres | 130 millimètres | 122 millimètres |
| LXK-120 | Φ120 | 57 millimètres | 130 millimètres | 120 millimètres |
| LXK-150 | Φ150 | 58 millimètres | 190 millimètres | 123 millimètres |
| LXK-180 | Φ180 | 58 millimètres | 190 millimètres | 125 millimètres |
| LXK-200 | Φ200 | 60 millimètres | 280 millimètres | 129 millimètres |
| LXK-240 | Φ240 | 80 millimètres | 280 millimètres | 167 millimètres |
| LXK-260 | Φ260 | 55 millimètres | 280 millimètres | 120 millimètres |
| LXK-300 | Φ300 | 80 millimètres | 280 millimètres | 170 millimètres |
Pour des informations détaillées sur le produit, les ingénieurs peuvent consulter lePage produit du transformateur de courant homopolaireet comparez les tailles d'ouverture disponibles avec les exigences physiques de l'installation.
Son objectif principal est de détecter le courant résiduel ou homopolaire associé aux défauts à la terre et aux fuites de courant. La sortie peut être connectée à un relais de protection pour la surveillance et l'isolation des défauts.
Oui. Une construction à noyau divisé est particulièrement avantageuse pour les applications de rénovation et de maintenance, car le transformateur peut être assemblé autour d'un câble existant sans nécessiter la déconnexion du câble primaire.
Un transformateur de courant conventionnel mesure généralement le courant dans un conducteur individuel, tandis qu'un transformateur homopolaire détecte le courant résiduel résultant de la relation vectorielle des conducteurs traversant son noyau.
Les applications typiques incluent les armoires de distribution, les sous-stations, les unités principales en anneau, les systèmes de protection des transformateurs, les ensembles d'appareillage de commutation et les panneaux de protection des disjoncteurs.
Les facteurs importants comprennent l'ouverture du noyau, les exigences du système électrique, le courant résiduel attendu, la sortie secondaire, la compatibilité des relais, les exigences d'isolation, la méthode d'installation et les conditions environnementales.
Un transformateur de courant homopolaire est un composant de détection essentiel pour les systèmes modernes de détection des défauts à la terre et de protection électrique. En surveillant le courant résiduel créé lorsque l'équilibre normal des courants est perturbé, il fournit aux relais de protection des informations précieuses pour identifier les conditions de fonctionnement anormales. La construction à noyau divisé améliore encore la flexibilité de l'installation, en particulier dans les projets de rénovation et de maintenance.
Pour les projets nécessitant une détection fiable de courant résiduel, Anqiang Power propose des solutions de la série LXK avec plusieurs tailles d'ouverture, un moulage sous vide en résine époxy, des noyaux en acier au silicium laminés à froid et des enroulements en cuivre sans oxygène. Si vous sélectionnez un transformateur approprié pour un réseau de distribution, un appareillage de commutation ou un système de protection,Contactez-nouspour discuter de vos exigences techniques et trouver une solution de transformateur de courant homopolaire adaptée à votre application.
