Puissance Anqiangdéveloppe leTransformateur de courant intérieur 10KVpour la mesure moyenne tension et la protection des relais, avec le modèle LZZBJ9-10 doté d'une isolation en résine époxy entièrement fermée, d'options de courant secondaire 5 A/1 A et de plusieurs configurations de courant primaire pour les applications de distribution d'énergie en intérieur.
Un transformateur de courant est un composant clé des systèmes électriques moyenne tension car il convertit un courant primaire élevé en un signal secondaire standardisé qui peut être traité en toute sécurité par des compteurs, des équipements de surveillance et des relais de protection. Le transformateur de courant intérieur LZZBJ9-10 10KV est conçu pour les circuits CA intérieurs de 10KV et inférieurs à 50Hz ou 60Hz. Sa construction entièrement fermée en résine époxy combine isolation, protection mécanique et installation compacte en une seule structure. Avec des options de courant primaire allant de 5 A à 2 500 A, un courant secondaire de 1 A ou 5 A et un niveau d'isolation de 12/42/75 KV, il peut être configuré pour différentes exigences de mesure et de protection.
Table des matières
- Qu'est-ce qu'un transformateur de courant intérieur 10KV ?
- Comment ça marche dans un système moyenne tension ?
- Quels paramètres techniques les acheteurs doivent-ils vérifier ?
- Quelles caractéristiques de conception permettent un fonctionnement fiable ?
- Où est-il couramment utilisé ?
- Comment sélectionner le bon CT ?
- Foire aux questions
- Parlez à Anqiang Power pour une solution personnalisée
Qu'est-ce qu'un transformateur de courant intérieur 10KV ?
Un transformateur de courant intérieur 10KV est un transformateur de mesure conçu pour mesurer et surveiller le courant dans les systèmes électriques intérieurs moyenne tension. Au lieu de connecter les instruments de mesure et les relais de protection directement à des courants primaires élevés, le transformateur réduit le courant à une valeur secondaire standardisée qui peut être gérée par les équipements en aval.

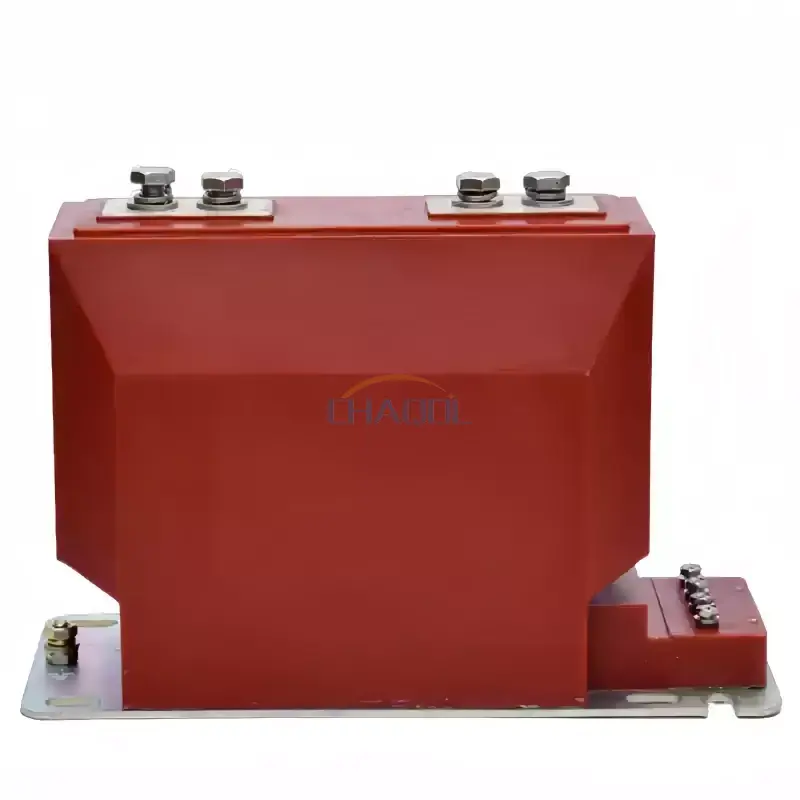

Le modèle LZZBJ9-10 est conçu pour les circuits de 10 KV et moins avec une fréquence nominale de 50 Hz ou 60 Hz. Selon les spécifications du fabricant, il utilise une structure en résine époxy entièrement fermée et convient à la mesure du courant, à la mesure de l'énergie et à la protection des relais.
Cet agencement crée une isolation électrique entre le circuit primaire et l'équipement de mesure ou de protection tout en fournissant un signal de courant utilisable. En conséquence, le CT devient une interface importante entre les équipements électriques de haute puissance et les systèmes de surveillance de bas niveau.
Comment ça marche dans un système moyenne tension ?
Le principe de fonctionnement est basé sur l'induction électromagnétique. Lorsque le courant traverse le conducteur primaire, il génère un champ magnétique dans le noyau du TC. L'enroulement secondaire produit alors un courant proportionnel qui peut être connecté à des compteurs, des relais de protection ou des dispositifs de surveillance.
Par exemple, un système de distribution d'énergie peut transporter des centaines ou des milliers d'ampères du côté primaire, tandis que l'équipement de surveillance connecté est conçu pour un courant standardisé beaucoup plus faible. Un TC correctement sélectionné fournit le rapport de transformation requis afin que le circuit secondaire puisse représenter la condition de fonctionnement primaire.
Fonctions de mesure et de protection
- Mesure actuelle :Fournit un signal proportionnel pour les compteurs électriques et les équipements de surveillance.
- Gestion de l'énergie :Prend en charge les systèmes de mesure utilisés pour surveiller la consommation électrique et les conditions de fonctionnement.
- Protection des relais :Fournit des signaux de courant aux relais de protection lorsque des conditions anormales ou de défaut se produisent.
- Automatisation de la distribution :Fournit des informations actuelles sur les systèmes automatisés de surveillance et de contrôle.
Le TC doit donc être sélectionné en fonction à la fois des exigences normales de mesure et des caractéristiques de protection du système électrique.
Quels paramètres techniques les acheteurs doivent-ils vérifier ?
Le choix d'un transformateur de courant doit commencer par les paramètres électriques de l'application plutôt que par les seules dimensions physiques. Le courant primaire, le courant secondaire, la classe de précision, la puissance nominale, le niveau d'isolation et les caractéristiques de tenue aux courts-circuits déterminent tous si un TC est adapté à un appareillage de commutation ou à une installation de distribution particulière.
| Paramètre | Spécification LZZBJ9-10 | Pourquoi c'est important |
|---|---|---|
| Modèle | LZZBJ9-10 | Identifie la conception du CT et la configuration du produit |
| Tension d'application | 10KV et moins | Définit la gamme applicable du système moyenne tension |
| Fréquence nominale | 50 Hz / 60 Hz | Correspond aux exigences de fréquence régionales et du système |
| Courant primaire | Configurations 5 A à 2 500 A | Doit correspondre au courant attendu du circuit primaire |
| Courant secondaire | 1A ou 5A | Doit correspondre aux compteurs connectés et aux dispositifs de protection |
| Classes de précision | Configurations 0,2, 0,5, 10P10 | Détermine les exigences de performance en matière de mesure et de protection |
| Sortie nominale | Configurations 10 VA / 15 VA | Doit correspondre à la charge du circuit secondaire connecté |
| Niveau d'isolation nominal | 12/42/75KV | Prend en charge la coordination de l’isolation au sein du système électrique |
Ces valeurs doivent toujours être vérifiées par rapport à la conception électrique réelle, à l'équipement connecté et aux exigences applicables du projet avant de passer commande.
Quelles caractéristiques de conception permettent un fonctionnement fiable ?
Isolation en résine époxy entièrement fermée
Le LZZBJ9-10 adopte une structure moulée en résine époxy qui entoure entièrement les composants internes. Cette construction fournit une isolation électrique tout en protégeant l'ensemble interne des influences environnementales couramment rencontrées dans les environnements d'appareillage de commutation intérieurs.
Construction intégrée compacte
Le noyau de fer, l'enroulement secondaire et le système d'isolation sont intégrés dans un corps compact. Ceci est utile lorsque les panneaux de commutation et les armoires de distribution disposent d'un espace d'installation limité. Une conception compacte peut également simplifier l’intégration des équipements et le câblage secondaire.
Bornes secondaires protégées
Une boîte à bornes renforcée offre une protection supplémentaire pour le câblage secondaire. Associé à la base de mise à la terre et à la structure de montage, cela contribue à une installation ordonnée et à un accès plus sûr pendant l'inspection et la maintenance.
Plusieurs configurations actuelles
Différentes configurations de courant primaire permettent à la même famille de produits de répondre à une large gamme d'applications de distribution. Les configurations disponibles s'étendent des valeurs nominales à faible courant aux applications à courant élevé jusqu'à 2 500 A, sous réserve de la configuration du modèle applicable.
Où est-il couramment utilisé ?
La structure compacte et la conception moyenne tension rendent ce type de TC adapté à plusieurs applications électriques intérieures.
- Appareillage intérieur :Fournit des signaux de courant pour les circuits de mesure et de protection.
- Armoires de distribution électrique :Prend en charge la surveillance des alimentations et des charges électriques.
- Sous-stations compactes :Interface les circuits primaires avec les équipements de mesure et de protection.
- Systèmes électriques industriels :Aide à surveiller les conditions de fonctionnement électrique dans les installations de fabrication.
- Systèmes de gestion de l'énergie :Fournit des informations actuelles pour la surveillance et l’analyse électriques.
- Automatisation de la distribution :Prend en charge la détection de courant pour le contrôle et la surveillance électriques automatisés.
Dans les installations pratiques, le transformateur peut fonctionner avec des relais de protection, des compteurs d'énergie, des instruments de surveillance et d'autres équipements électriques secondaires. Cela rend des spécifications précises particulièrement importantes lors de l’intégration d’un TC dans un système d’appareillage existant.
Comment sélectionner le bon CT ?
Pour les ingénieurs, les entrepreneurs en électricité, les fabricants d’appareillages de commutation et les équipes d’achats, la sélection des produits doit être basée sur l’application électrique complète plutôt que sur la seule tension nominale.
- Confirmez la tension du système.Vérifiez que le TC est adapté au réseau moyenne tension réel, comme une application 10KV.
- Déterminez le courant primaire.Sélectionnez un courant nominal primaire qui correspond aux conditions de fonctionnement et du système attendues.
- Choisissez le courant secondaire.Vérifiez si les compteurs et les relais de protection en aval nécessitent un courant secondaire de 1 A ou 5 A.
- Définir l’exigence de précision.Les circuits de mesure et de protection peuvent nécessiter différentes classes de précision.
- Vérifiez la charge secondaire.La sortie nominale doit être compatible avec le circuit secondaire connecté.
- Vérifiez les exigences d’isolation.Confirmez que le niveau d’isolation correspond au système électrique et à la conception du projet.
- Vérifier les conditions d'installation mécanique.Les trous de montage, la position des bornes, l'espace disponible dans l'armoire et les dispositions de mise à la terre doivent tous être revus.
Pour les projets personnalisés, fournir au fournisseur la tension du système, le courant primaire, le courant secondaire, la classe de précision, la charge nominale, l'environnement d'installation et l'application prévue peut améliorer considérablement la sélection du modèle et la communication technique.
Foire aux questions
Quelle est la fonction principale d'un transformateur de courant intérieur 10KV ?
Sa fonction principale est de transformer un courant primaire élevé en un courant secondaire inférieur normalisé pour la mesure, la surveillance de l'énergie et la protection des relais dans les systèmes électriques moyenne tension.
Quelles options de courant secondaire sont disponibles ?
La spécification LZZBJ9-10 prend en charge les options de courant secondaire nominal de 1 A et 5 A. L'option appropriée doit correspondre à l'équipement de mesure ou de protection connecté.
Quelle plage de courant primaire peut être configurée ?
Les configurations répertoriées couvrent les courants nominaux primaires de 5 A à 2 500 A. La configuration exacte doit être sélectionnée en fonction des exigences électriques du projet.
Ce TC peut-il être utilisé à la fois pour la mesure et la protection ?
Oui. Le produit prend en charge différentes combinaisons de classes de précision pour les applications de mesure et de protection. La configuration requise doit être déterminée à partir du schéma de protection et des exigences de mesure.
Pourquoi la résine époxy est-elle utilisée dans la structure CT ?
La résine époxy fournit une isolation électrique et une encapsulation mécanique. Dans une structure entièrement fermée, il contribue également à protéger les composants internes et permet un fonctionnement stable dans les environnements d'appareillage de commutation intérieurs.
Où peut-on installer ce type de transformateur de courant ?
Les applications typiques incluent les appareillages de commutation intérieurs, les armoires de distribution d'énergie, les sous-stations compactes, les systèmes électriques industriels, les systèmes de gestion de l'énergie et les équipements d'automatisation de la distribution.
Parlez à Anqiang Power pour une solution personnalisée
Lors de la sélection d'un transformateur de courant moyenne tension, la combinaison correcte du courant primaire, du courant secondaire, de la classe de précision, de la puissance nominale, du niveau d'isolation et de la structure d'installation est essentielle. Le LZZBJ9-10 offre plusieurs options de configuration pour les systèmes d'alimentation intérieurs de 10 KV et moins, ce qui le rend adapté aux applications de mesure et de protection dans différents environnements de distribution. Si vous prévoyez un nouveau projet d'appareillage de commutation, la mise à niveau d'une armoire de distribution existante ou si vous avez besoin d'un TC configuré autour de paramètres électriques spécifiques, apprenez-en plus sur le transformateur de courant intérieur 10KV etContactez-nousavec vos exigences techniques pour une solution adaptée d'Anqiang Power.
