Transformateur d'instrument combiné immergé dans l'huile

Ce transformateur de mesure combiné immergé dans l'huile (modèle JLS-10) est conçu pour une mesure précise et une protection dans les systèmes électriques moyenne tension. Il intègre des fonctions de mesure de tension et de courant dans une seule unité remplie d'huile, ce qui le rend largement applicable dans les réseaux de distribution extérieurs, les sous-stations et les systèmes de surveillance de l'énergie industrielle. La structure adopte une conception d'isolation scellée immergée dans l'huile pour garantir un fonctionnement stable dans des conditions de charge à long terme et une exposition environnementale difficile.

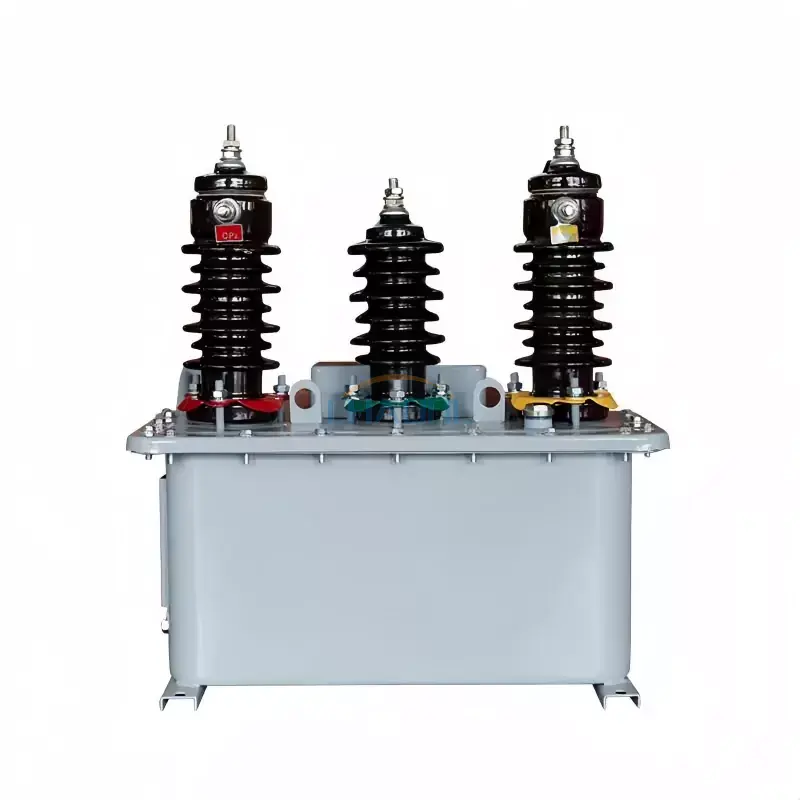

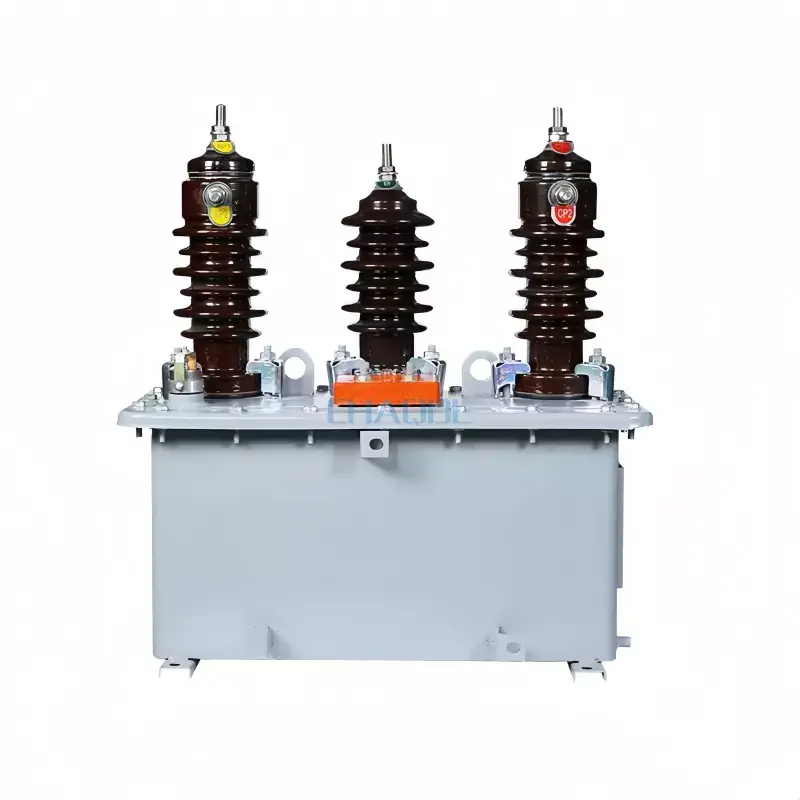

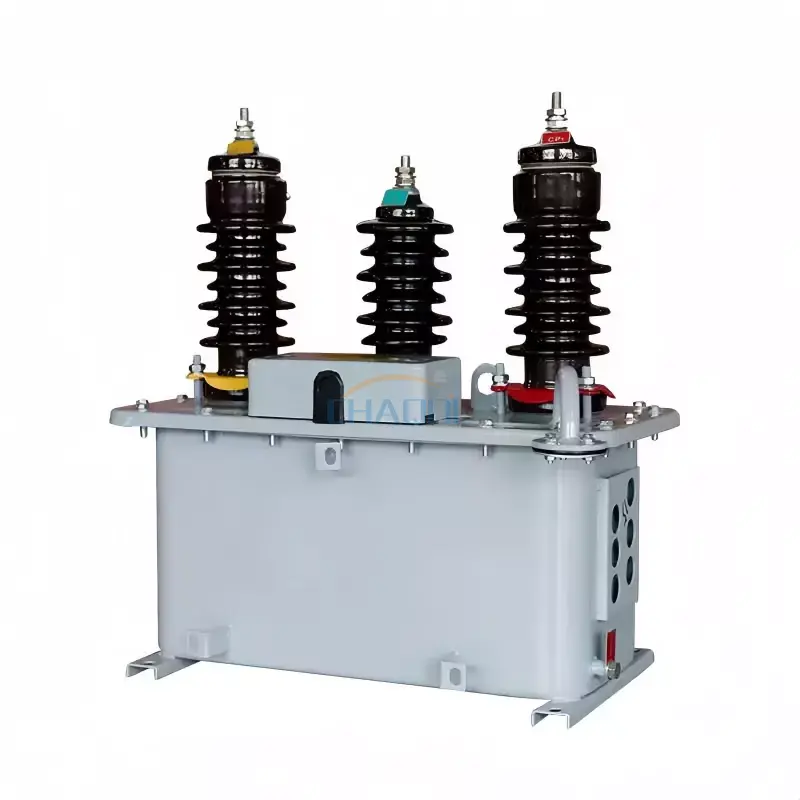

Affichage de l'image du produit

Présentation et portée de l'application

Le transformateur d'instruments combiné immergé dans l'huile est conçu pour effectuer une transformation simultanée de tension et de courant pour la mesure électrique et la protection des relais. Il convient aux systèmes de distribution de 6 kV, 10 kV et 35 kV, en particulier dans les sous-stations extérieures, les postes de transformation compacts et les réseaux électriques industriels où la fiabilité et la résistance de l'isolation sont essentielles.

En intégrant plusieurs fonctions de mesure dans une seule structure, il réduit l'espace d'installation et améliore l'efficacité du câblage du système, ce qui en fait une solution privilégiée pour les applications de réseaux intelligents modernes.

Spécifications techniques

Paramètres techniques de la section de tension des transformateurs de mesure combinés immergés dans l'huile JLS-35, 10, 6 et 3

Paramètres techniques de la section actuelle des transformateurs de mesure combinés immergés dans l'huile JLS-35, 10, 6 et 3

Avantages de la structure du produit

Il adopte une structure de réservoir d'huile entièrement scellée, garantissant d'excellentes performances d'isolation et une forte résistance à l'humidité, à la poussière et à la pollution environnementale. Le noyau est fabriqué en acier au silicium de haute qualité pour minimiser la perte d'énergie, tandis que les enroulements en cuivre de précision assurent une transmission de courant stable et une sortie de mesure précise.

Comparé aux transformateurs séparés conventionnels, ce transformateur d'instruments combiné immergé dans l'huile réduit considérablement la complexité du câblage et améliore l'efficacité de l'installation dans les sous-stations extérieures et les armoires de comptage.

Environnement d'installation

1. Convient pour une installation extérieure ou intérieure dans les systèmes de distribution

2. Température ambiante : -25℃ à +40℃

3. Altitude : ≤1000 m (une altitude plus élevée nécessite une conception personnalisée)

4. Applicable dans des environnements exempts de gaz corrosifs, de forte pollution ou de vibrations sévères

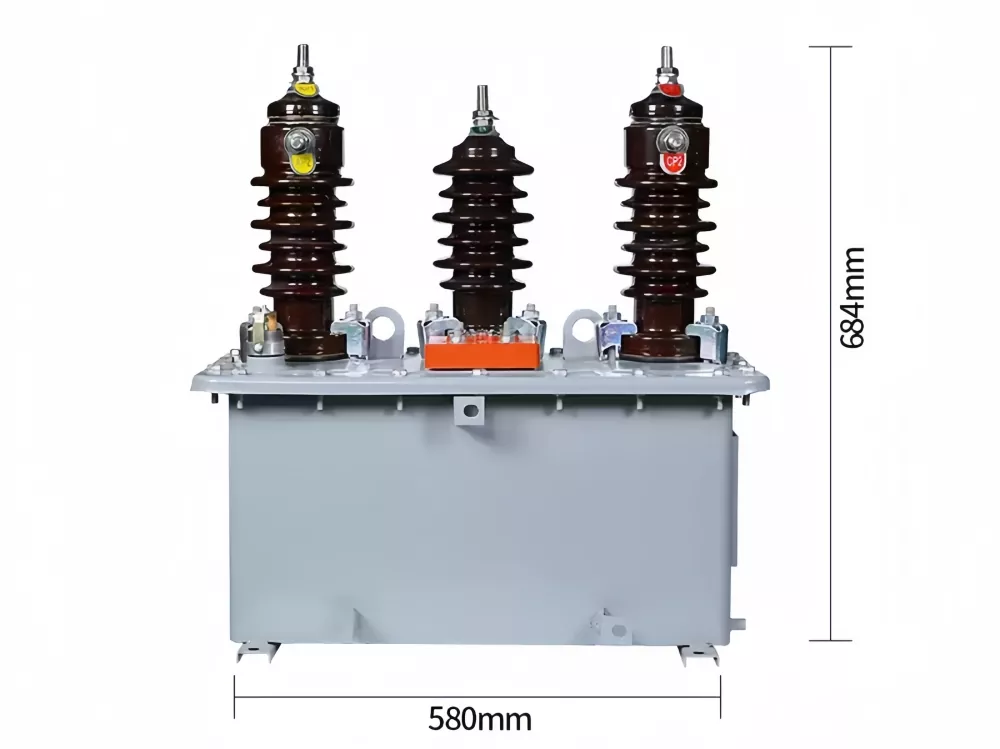

Diagramme des dimensions du produit

FAQ

Q1 : Quelle est la fonction principale d’un transformateur d’instruments combiné immergé dans l’huile ?
R : Il intègre la mesure de tension et de courant dans une seule unité, fournissant une mesure précise et une protection de relais pour les systèmes électriques moyenne tension tels que les sous-stations et les réseaux de distribution.

Q2 : Où ce transformateur est-il généralement installé ?
R : Il est couramment utilisé dans les sous-stations extérieures, les postes de transformation compacts, les systèmes de distribution d'énergie industriels et les armoires de comptage nécessitant une mesure d'énergie stable.

Q3 : Quels niveaux de tension cet équipement peut-il prendre en charge ?
R : Les modèles standard prennent en charge les systèmes 3 kV, 6 kV, 10 kV et 35 kV, ce qui les rend adaptés à une large gamme d'applications moyenne tension.

Q4 : Quels sont les avantages de l’isolation immergée dans l’huile ?
R : L’isolation à l’huile offre une excellente rigidité diélectrique, une excellente dissipation de la chaleur et une stabilité opérationnelle à long terme, en particulier dans les environnements extérieurs difficiles.

Q5 : À quelle fréquence nécessite-t-il un entretien ?
R : La structure est entièrement scellée et nécessite donc un entretien minimal. Une inspection régulière de l’état de l’huile et des connexions des bornes est recommandée.

Q6 : Peut-il être personnalisé pour différents ratios de courant ?
R : Oui, les rapports de courant et les paramètres secondaires peuvent être personnalisés en fonction des exigences du projet pour correspondre à différents systèmes de mesure et de protection.
