Résumé de l'article : A Transformateur de courant à travers le noyaufournit un moyen pratique de mesurer le courant alternatif et de prendre en charge la protection des circuits sans connecter directement les instruments de mesure aux conducteurs à courant élevé.Puissance Anqiangdéveloppe la série LMZC-10 pour les applications de distribution d'énergie, notamment les appareillages de commutation moyenne tension, les panneaux de mesure, les RMU, les GIS, les sous-stations compactes et les systèmes électriques industriels. Avec un noyau toroïdal en acier au silicium, un enroulement secondaire en cuivre, une isolation en résine époxy et une construction compacte, ce transformateur est conçu pour un échantillonnage de courant stable et un fonctionnement fiable à long terme.
Table des matières
- Qu'est-ce qu'un transformateur de courant traversant ?
- Comment fonctionne un transformateur de courant traversant ?
- Quelle est la conception structurelle ?
- Quels paramètres techniques sont les plus importants ?
- Où est utilisé un transformateur de courant traversant ?
- Quels sont les principaux avantages en termes de performances ?
- Comment sélectionner le bon modèle ?
- Quelles pratiques d’installation doivent être suivies ?
- Foire aux questions
- Conclusion

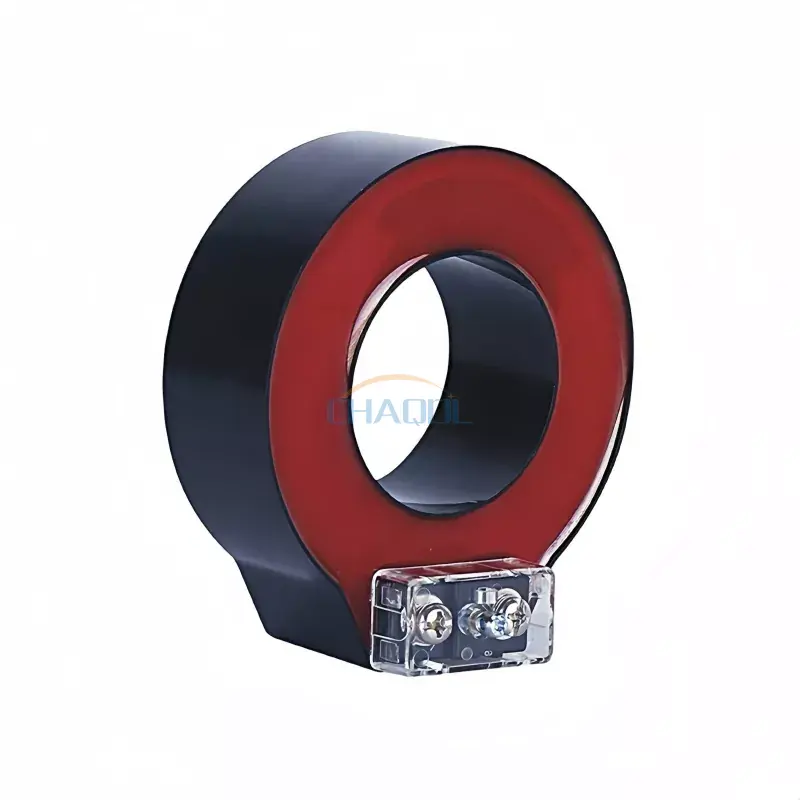

Qu'est-ce qu'un transformateur de courant traversant ?
Un transformateur de courant traversant est un transformateur d'instrument électrique conçu pour convertir un courant primaire élevé en un courant secondaire standardisé plus faible qui peut être utilisé en toute sécurité par les instruments de mesure, les compteurs et les relais de protection. Au lieu de connecter le circuit de mesure directement au conducteur de courant fort, le câble primaire ou le jeu de barres passe à travers le noyau du transformateur.
La série LMZC-10 d'Anqiang Power est conçue pour les systèmes d'alimentation CA avec des tensions de fonctionnement inférieures à 35 kV. Il peut être configuré pour des applications impliquant des niveaux de tension tels que 10 kV, 24 kV et 35 kV selon les exigences du projet. Sa structure est adaptée aux applications où un échantillonnage de courant, une mesure et une protection de relais fiables sont essentiels.
Contrairement à un transformateur conventionnel qui peut avoir un enroulement primaire dédié, une conception à noyau traversant utilise le conducteur traversant le noyau comme spire primaire. Cette construction peut fournir une solution compacte pour les équipements de distribution électrique tout en simplifiant l'intégration dans des systèmes appropriés.
Comment fonctionne un transformateur de courant traversant ?
Le principe de fonctionnement est basé sur l'induction électromagnétique. Lorsque le courant alternatif circule dans le conducteur primaire, il génère un champ magnétique autour du conducteur. Le flux magnétique traverse le noyau du transformateur et induit un courant proportionnel dans l'enroulement secondaire.
Le courant secondaire résultant est généralement normalisé pour la connexion à un équipement de mesure ou de protection. Pour le LMZC-10, les options de courant secondaire incluent 5A et 1A, selon la configuration sélectionnée.
Le processus opérationnel de base peut être résumé comme suit :
- Le câble primaire ou le jeu de barres transporte le courant du système.
- Le conducteur primaire traverse le noyau magnétique.
- Le courant alternatif crée un flux magnétique dans le noyau.
- L'enroulement secondaire répond au flux magnétique.
- Un courant secondaire réduit est délivré au circuit de mesure ou de protection.
- L'équipement connecté utilise le signal pour des fonctions de surveillance, de mesure ou de protection.
Cette disposition sépare le circuit de mesure du conducteur d'alimentation principal, ce qui rend la surveillance du courant plus pratique dans de nombreuses applications de distribution.
Quelle est la conception structurelle ?
La construction du transformateur a une influence directe sur la stabilité des mesures, les performances d'isolation, la résistance à l'environnement et la durée de vie. Le LMZC-10 utilise un noyau toroïdal en acier au silicium combiné à une isolation coulée en résine époxy.
Noyau et circuit magnétique
Le noyau toroïdal en acier au silicium fournit le chemin magnétique nécessaire à l'induction électromagnétique. Un circuit magnétique correctement conçu aide à maintenir des caractéristiques de transformation de courant stables et prend en charge des performances de mesure fiables.
Conducteur primaire
Le conducteur primaire traversant le noyau fonctionne comme un enroulement primaire à une seule spire. Cette disposition permet au transformateur de mesurer le courant circulant à travers un câble ou un jeu de barres existant sans nécessiter un enroulement primaire multitours classique.
Enroulement secondaire
L'enroulement secondaire utilise un fil de cuivre à haute conductivité pour produire un courant de sortie stable pour les compteurs et dispositifs de protection connectés. Le circuit secondaire doit être correctement connecté et manipulé conformément à la conception de l'équipement et aux procédures de sécurité électrique applicables.
Isolation et logement
Le produit utilise une isolation en résine époxy et un boîtier ABS ignifuge. Un cache-bornes transparent scellé est également conçu pour améliorer la visibilité autour de la zone de connexion tout en permettant des travaux de câblage et de maintenance plus sûrs.
Quels paramètres techniques sont les plus importants ?
Le choix d'un transformateur de courant nécessite plus que la simple adaptation au courant nominal. Les ingénieurs doivent évaluer ensemble le système électrique, l'objectif de la mesure, les dimensions de l'installation, les exigences de précision et les exigences de protection.
| Paramètre | Référence LMZC-10 | Pourquoi c'est important |
|---|---|---|
| Modèle de produit | LMZC-10 | Identifie la configuration du produit applicable |
| Fréquence nominale | 50/60Hz | Correspond aux fréquences courantes du système d'alimentation CA |
| Courant secondaire | 1A/5A | Détermine la compatibilité avec les équipements connectés |
| Matériel | ABS ignifuge | Prend en charge la protection mécanique et la sécurité électrique |
| Cœur | Acier au silicium toroïdal | Fournit le chemin magnétique pour la transformation du courant |
| Isolation | Moulage en résine époxy | Améliore l’isolation et la résistance à l’environnement |
| Tension du système applicable | En dessous de 35kV | Définit le domaine d’application électrique prévu |
La classe de précision et la charge nominale doivent également être soigneusement prises en compte. Différentes applications peuvent nécessiter un transformateur de courant de mesure, un transformateur de courant de protection ou une configuration à double enroulement. La plage de courant primaire requise doit être adaptée aux conditions de fonctionnement réelles plutôt que sélectionnée uniquement à partir du courant maximum possible.
Où est utilisé un transformateur de courant traversant ?
La structure compacte et la disposition directe des conducteurs traversants rendent ce type de transformateur adapté à une gamme d'applications de mesure et de protection électriques.
- Armoires de distribution électrique :Prend en charge la mesure et la surveillance du courant à l’intérieur des équipements de distribution.
- Panneaux de comptage :Fournit des signaux de courant pour les systèmes de mesure électriques.
- Appareillage moyenne tension :Peut être intégré dans des configurations SIG, RMU et appareillage de commutation appropriées.
- Sous-stations :Prend en charge les fonctions d'échantillonnage de courant et de protection de relais.
- Automatisation industrielle :Permet la surveillance électrique dans les systèmes de contrôle de puissance industriels.
- Systèmes d’énergie renouvelable :Peut prendre en charge la surveillance du courant lorsque la conception électrique et les spécifications du transformateur sont compatibles.
- Projets de rénovation :Une configuration à noyau divisé appropriée peut simplifier l'installation autour des conducteurs existants là où la conception du système le permet.
Pour les travaux de rénovation, les conditions d’installation doivent être évaluées avant la sélection. La fenêtre centrale, la taille du conducteur, le courant nominal, les exigences d'isolation et l'espace d'installation disponible doivent tous correspondre au système réel.
Quels sont les principaux avantages en termes de performances ?
Intégration compacte
La structure de type annulaire permet au conducteur primaire de traverser le noyau, créant ainsi un dispositif de mesure compact pour les armoires électriques et les appareillages de commutation.
Mesure de courant stable
Le noyau toroïdal en acier au silicium et l'enroulement secondaire en cuivre sont conçus pour fournir des caractéristiques de transformation de courant stables pour les applications de mesure et de protection.
Protection d'isolation
Le moulage en résine époxy fournit une isolation électrique et contribue à la résistance à l'humidité, à la poussière et aux contraintes mécaniques environnementales.
Application flexible
La série peut être configurée pour différentes plages de courant primaire et exigences de précision. La sélection des produits peut donc être basée sur le fait que l'application se concentre sur la mesure, la protection ou les fonctions combinées.
Complexité d'installation réduite
Lorsque la configuration du transformateur applicable et les conditions du système le permettent, un arrangement à noyau traversant ou à noyau divisé peut réduire le travail requis pour intégrer la mesure du courant dans l'infrastructure électrique existante.
Comment sélectionner le bon modèle ?
Un processus de sélection fiable commence par le système électrique plutôt que par l’apparence physique du transformateur. Avant de passer une commande, les ingénieurs et les équipes d’achats doivent confirmer les informations suivantes :
- Courant primaire :Déterminez le courant de fonctionnement nominal et attendu du conducteur.
- Tension du système :Confirmez que le transformateur est adapté au niveau de tension prévu.
- Fréquence:Vérifiez si l'application utilise un fonctionnement à 50 Hz ou 60 Hz.
- Sortie secondaire :Sélectionnez 1A ou 5A en fonction du compteur, du relais ou de l'équipement de surveillance connecté.
- Classe de précision :Définissez l'exigence de précision selon que le transformateur est utilisé pour la mesure, le comptage ou la protection.
- Fardeau:Vérifiez la valeur nominale VA requise du circuit secondaire.
- Fenêtre principale :Assurez-vous que le câble primaire ou le jeu de barres peut physiquement passer à travers le noyau.
- Environnement d'installation :Confirmez les conditions intérieures/extérieures, la température, l’humidité, la pollution et la protection disponible du boîtier.
Pour les projets électriques de plus grande envergure, ces paramètres doivent être examinés avec la conception complète de la protection et des mesures. Un transformateur de courant correctement sélectionné permet d'éviter toute incompatibilité entre le transformateur et l'équipement de surveillance en aval.
Quelles pratiques d’installation doivent être suivies ?
Une installation correcte est essentielle à la fois pour la sécurité électrique et les performances de mesure. Le conducteur primaire doit passer par le centre du noyau comme spécifié par la conception du produit, aidant ainsi à maintenir la distribution prévue du flux magnétique.
- Confirmez la valeur nominale du transformateur avant l'installation.
- Vérifiez que le conducteur primaire passe correctement à travers la fenêtre centrale.
- Gardez le conducteur positionné de manière appropriée dans le noyau.
- Assurez-vous que les bornes secondaires sont correctement connectées.
- Suivez les exigences applicables pour la mise à la terre secondaire.
- Ne faites pas fonctionner un circuit secondaire de transformateur de courant dans une condition de circuit ouvert dangereuse.
- Utilisez le matériel de montage isolé approprié si nécessaire.
- Inspectez les bornes et l’isolation lors de l’entretien programmé.
L'installation électrique doit toujours être effectuée par du personnel qualifié conformément aux réglementations locales en vigueur, aux schémas du système et aux instructions du fabricant.
Foire aux questions
Quel est l'objectif principal d'un transformateur de courant traversant ?
Son objectif principal est de transformer un courant alternatif élevé en un courant secondaire plus faible pouvant être utilisé pour la mesure, le comptage, la surveillance et la protection des relais.
Quelles options de courant secondaire sont disponibles pour le LMZC-10 ?
Les informations sur le produit LMZC-10 répertorient les options de courant secondaire 1A et 5A. L'option appropriée dépend des exigences de l'équipement de mesure ou de protection connecté.
Pour quelle plage de tension le transformateur est-il conçu ?
Le LMZC-10 est destiné aux systèmes d'alimentation CA avec des tensions de fonctionnement inférieures à 35 kV, avec une personnalisation disponible pour des applications telles que 10 kV, 24 kV et 35 kV selon les exigences du projet.
Une conception traversante peut-elle être utilisée pour les applications de modernisation ?
Oui. Une configuration appropriée à noyau traversant ou à noyau divisé peut être utile pour les projets de rénovation et de maintenance, car le conducteur primaire peut traverser le transformateur sans nécessiter un enroulement primaire dédié conventionnel. La faisabilité réelle de l'installation dépend de la configuration spécifique du système.
Quels matériaux sont utilisés dans la construction du LMZC-10 ?
Le transformateur utilise un noyau toroïdal en acier au silicium, un enroulement secondaire en cuivre à haute conductivité, une isolation en résine époxy et un boîtier en ABS ignifuge.
Le produit est-il adapté à une installation en extérieur ?
Les informations produit référencées décrivent principalement les applications intérieures. L'utilisation en extérieur doit donc être évaluée en fonction de l'enceinte, des conditions environnementales, des exigences d'isolation et de la configuration spécifique au projet.
Conclusion
Un transformateur de courant traversant offre une approche pratique de la mesure et de la protection du courant dans les systèmes de distribution d'énergie en utilisant le câble primaire ou la barre omnibus comme conducteur principal à travers le noyau magnétique. Pour les applications impliquant des appareillages de commutation, des armoires de distribution, des panneaux de comptage, des sous-stations et des systèmes électriques industriels, une correspondance minutieuse du courant primaire, de la tension, de la fréquence, de la sortie secondaire, de la précision, de la charge et des dimensions d'installation est essentielle.
Le LMZC-10 d'Anqiang Power combine un noyau toroïdal en acier au silicium, un enroulement secondaire en cuivre, une isolation en résine époxy et un boîtier compact pour les applications nécessitant un échantillonnage et une protection de courant fiables. Si vous sélectionnez un transformateur de courant pour une nouvelle installation, un projet de rénovation ou un système de distribution d'énergie personnalisé, consultez les spécifications du transformateur de courant traversant etContactez-nousavec votre courant nominal, votre niveau de tension, votre classe de précision, votre courant secondaire et vos exigences d'installation pour discuter d'une solution appropriée.
