Transformateur de courant à travers le noyau

Anqiang Power développe le transformateur de courant à noyau traversant LMZC-10, basé sur les exigences d'application sur le terrain des systèmes de distribution d'énergie modernes. Conçu pour les environnements d'appareillage moyenne tension tels que les GIS, RMU et les sous-stations compactes, le produit offre des performances de mesure stables dans des conditions de fonctionnement complexes. Il adopte une structure entièrement isolée avec un boîtier ABS ignifuge et un cache-bornes transparent scellé pour améliorer la sécurité et la visibilité pendant le câblage et la maintenance.

Dans les circuits de mesure et de protection pratiques, il est largement utilisé pour l'échantillonnage de courant en temps réel et la protection des relais dans les systèmes électriques. Sa structure à noyau divisé ou en anneau permet une installation directe sur des câbles primaires ou des jeux de barres sans démonter le conducteur principal, améliorant ainsi l'efficacité lors des projets de rénovation ou de maintenance.

Conception structurelle et principe de fonctionnement

Il est construit avec un noyau toroïdal en acier au silicium et une isolation coulée en résine époxy. Le conducteur primaire agit comme un enroulement monotour, ce qui améliore considérablement l'efficacité du couplage magnétique et réduit les pertes d'énergie pendant le fonctionnement.

L'enroulement secondaire est constitué de fil de cuivre à haute conductivité pour garantir une sortie de courant stable et une précision de mesure. La structure en résine époxy entièrement scellée améliore la résistance à l'humidité, la protection contre la poussière et la stabilité mécanique à long terme.

Dans les applications d'électrotechnique, le transformateur de courant traversant est préféré pour sa structure compacte et ses performances fiables dans les environnements de fonctionnement continu.

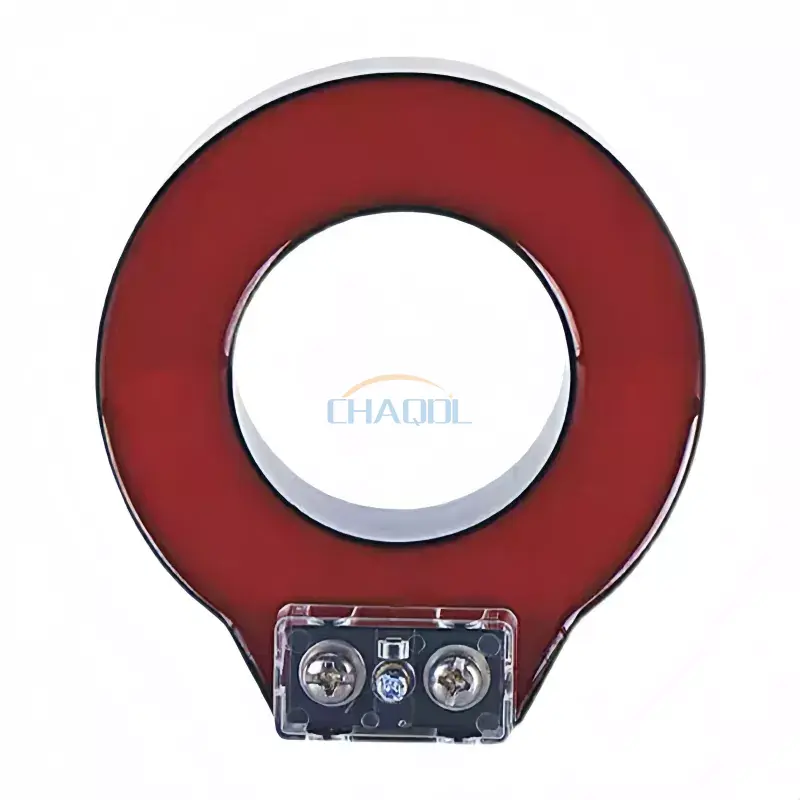

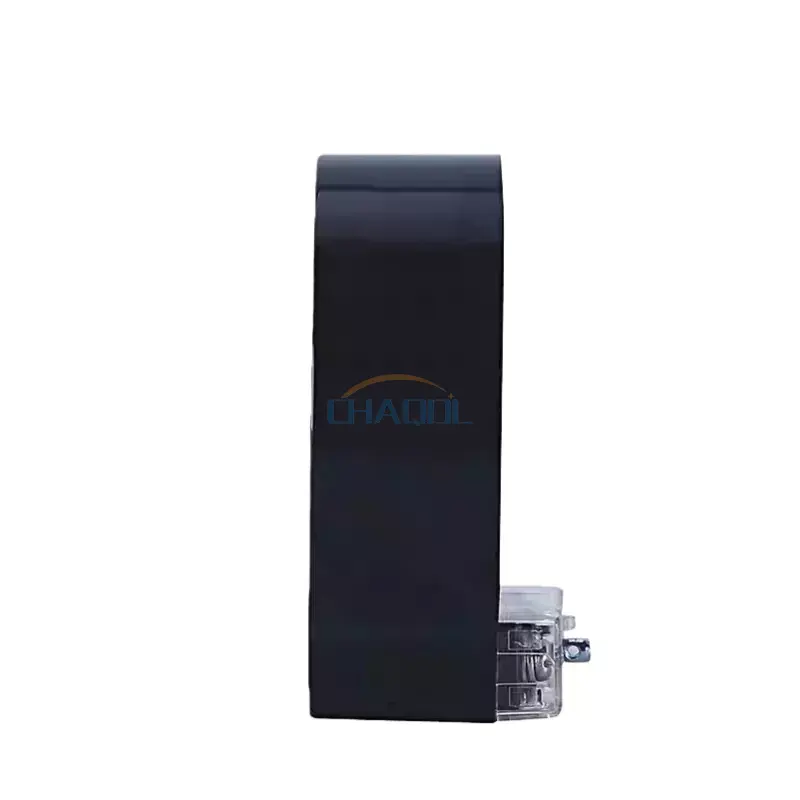

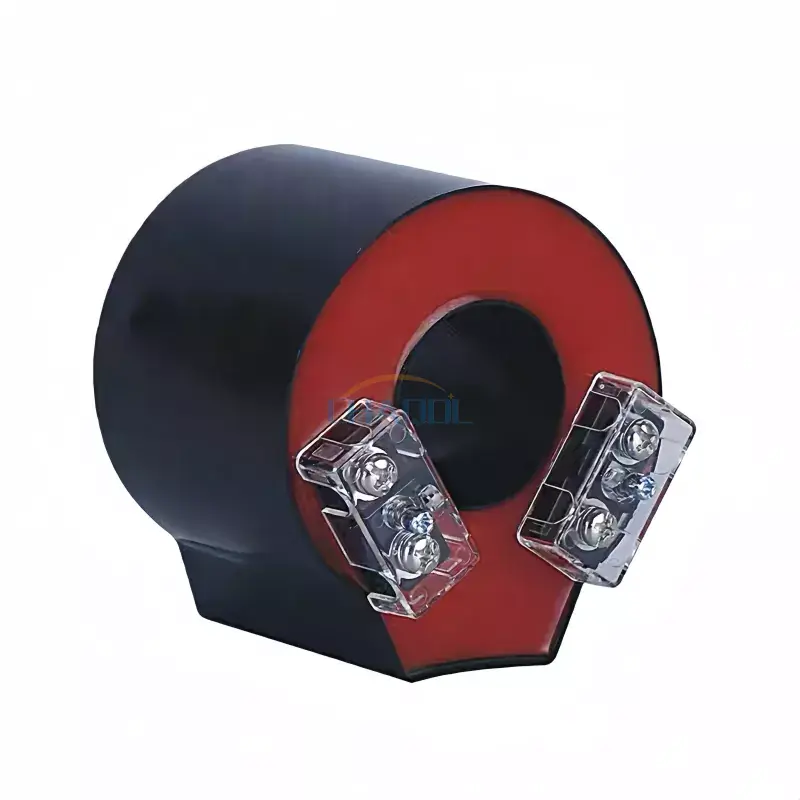

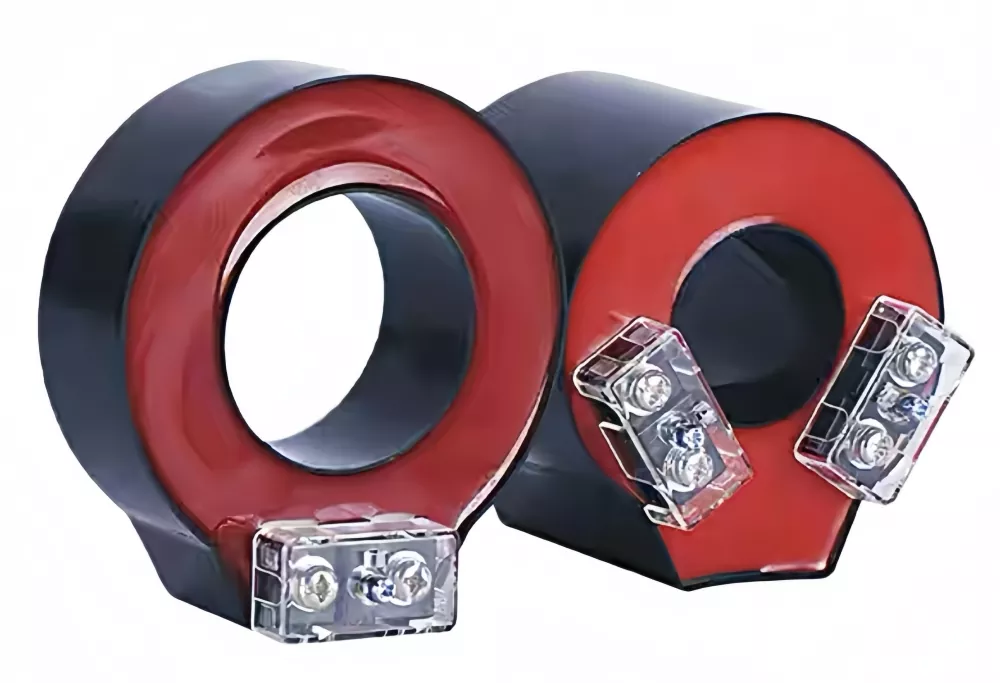

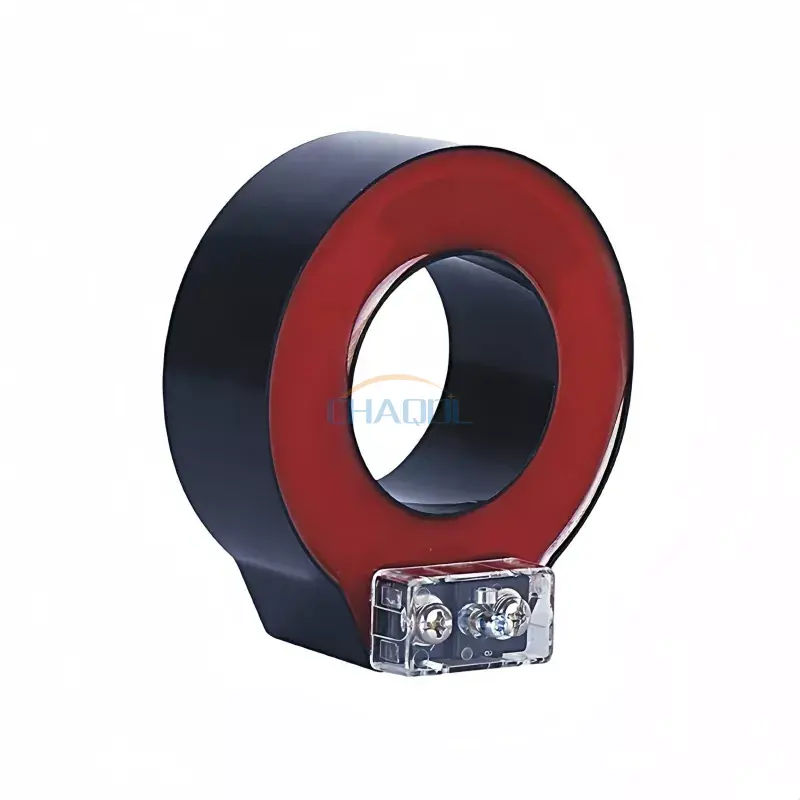

Affichage de l'image du produit

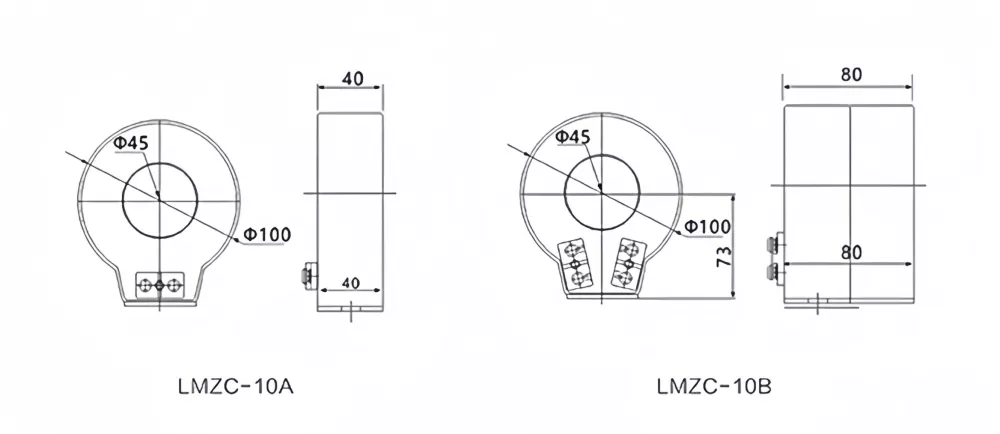

Diagramme des dimensions du produit

Paramètres techniques

Champ d'application et notes d'installation

Cette série est largement utilisée dans les armoires de distribution basse tension, les panneaux de comptage et les systèmes d'automatisation industrielle. Le transformateur de courant traversant est particulièrement adapté aux projets de rénovation dans lesquels les barres omnibus ou les câbles existants ne peuvent pas être déconnectés pendant l'installation. Il prend en charge un fonctionnement continu dans des environnements intérieurs avec un contrôle stable de l’humidité et de la température.

Champ d'application

Largement appliqué dans les systèmes d'alimentation électrique nécessitant une surveillance précise du courant et une coordination de la protection. Il convient aux installations industrielles et utilitaires.

• Systèmes d'appareillage basse et moyenne tension
• Armoires de distribution d'énergie et panneaux de comptage
• Systèmes de protection et de surveillance des sous-stations
• Systèmes de contrôle de puissance d'automatisation industrielle
• Systèmes de production d’énergie renouvelable

Exigences d'installation

Une installation correcte est essentielle pour garantir la précision des mesures et un fonctionnement sûr. Le conducteur primaire doit passer par le centre du noyau pour maintenir une répartition équilibrée du flux magnétique.

• Gardez le conducteur centré à l'intérieur de la fenêtre centrale
• Ne laissez pas le circuit secondaire ouvert pendant le fonctionnement
• Assurer une mise à la terre fiable de la borne secondaire
• Utilisez du matériel de montage isolé pour la stabilité mécanique

Avantages en termes de performances

Comparé aux transformateurs de courant conventionnels, le transformateur de courant traversant offre une efficacité opérationnelle améliorée et une stabilité à long terme dans les systèmes de mesure électrique.

• Précision de mesure élevée avec réponse linéaire stable
• Faible perte de noyau et performances électromagnétiques améliorées
• Isolation en résine époxy pour une meilleure résistance à l'environnement
• Conception compacte adaptée à un espace d'installation limité
• Longue durée de vie avec des besoins d'entretien minimes

FAQ

Q1 : Quelle est la fonction principale de ce produit ?
R : Il est utilisé pour la mesure et la protection du courant dans les systèmes électriques, en particulier dans les applications de distribution et de comptage.

Q2 : Peut-il être installé sans arrêter le système ?
R : Oui, sa conception à noyau divisé permet une installation sans déconnecter le conducteur principal.

Q3 : Avec quels systèmes est-il compatible ?
R : Il convient aux appareillages basse et moyenne tension, y compris les RMU et les panneaux de commande.

Q4 : Quel est le niveau d’isolation ?
R : Le niveau d'isolation est conçu pour les environnements de distribution industrielle et garantit un fonctionnement sûr dans des conditions de tension nominale.

Q5 : Peut-il être utilisé à l’extérieur ?
R : Il est principalement conçu pour une utilisation en intérieur ; l'installation à l'extérieur nécessite une enceinte de protection supplémentaire.

Q6 : À quelle fréquence nécessite-t-il un entretien ?
R : Dans des conditions normales de fonctionnement, une inspection périodique est suffisante, sans entretien fréquent requis.

Remarque finale : ce transformateur de courant traversant est conçu pour un fonctionnement stable à long terme dans les systèmes de distribution d'énergie modernes, garantissant des performances de mesure et de protection fiables.
