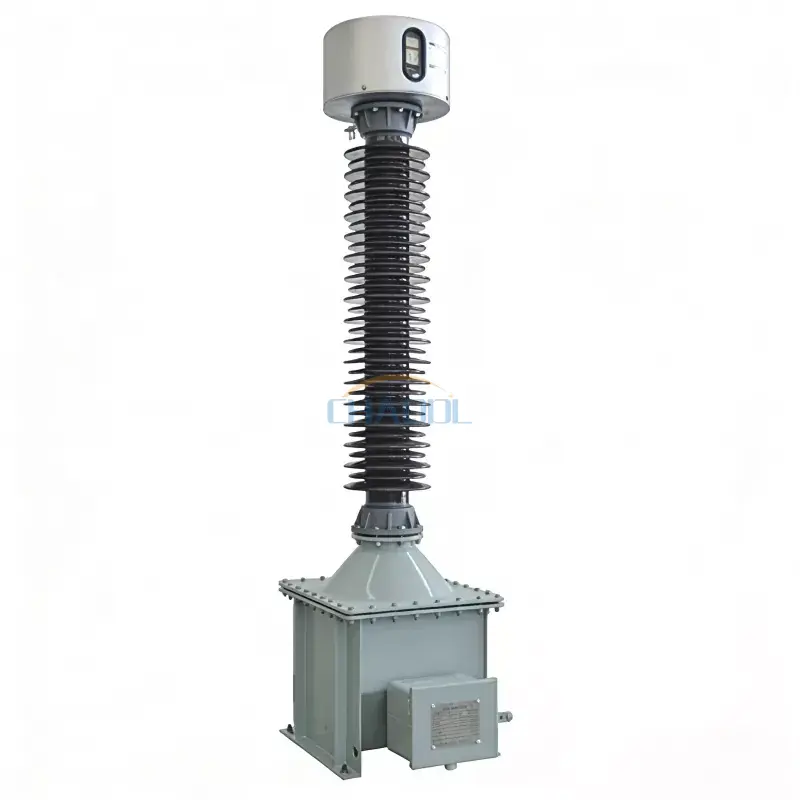

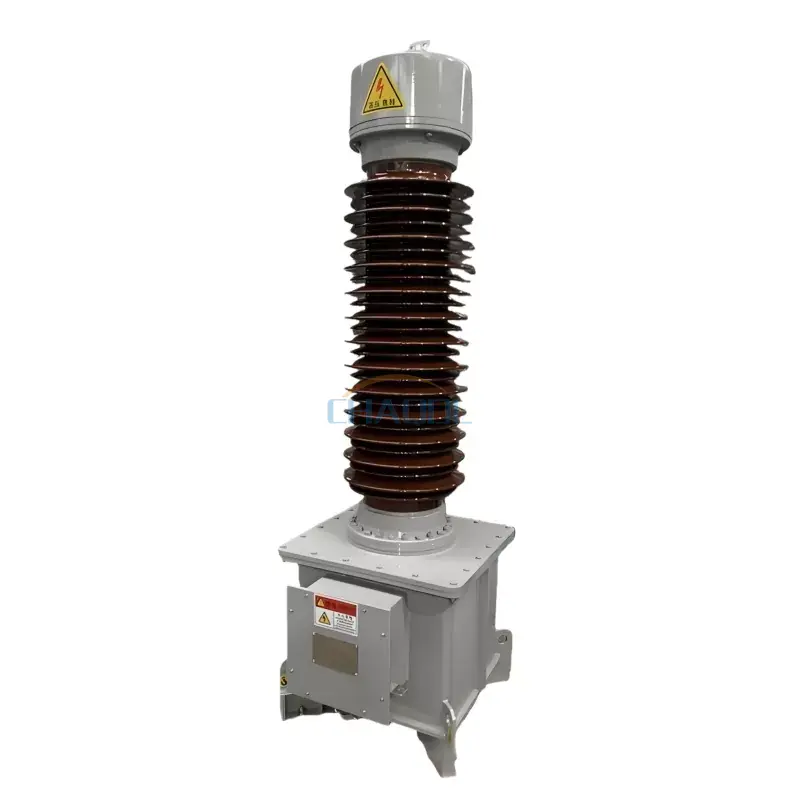

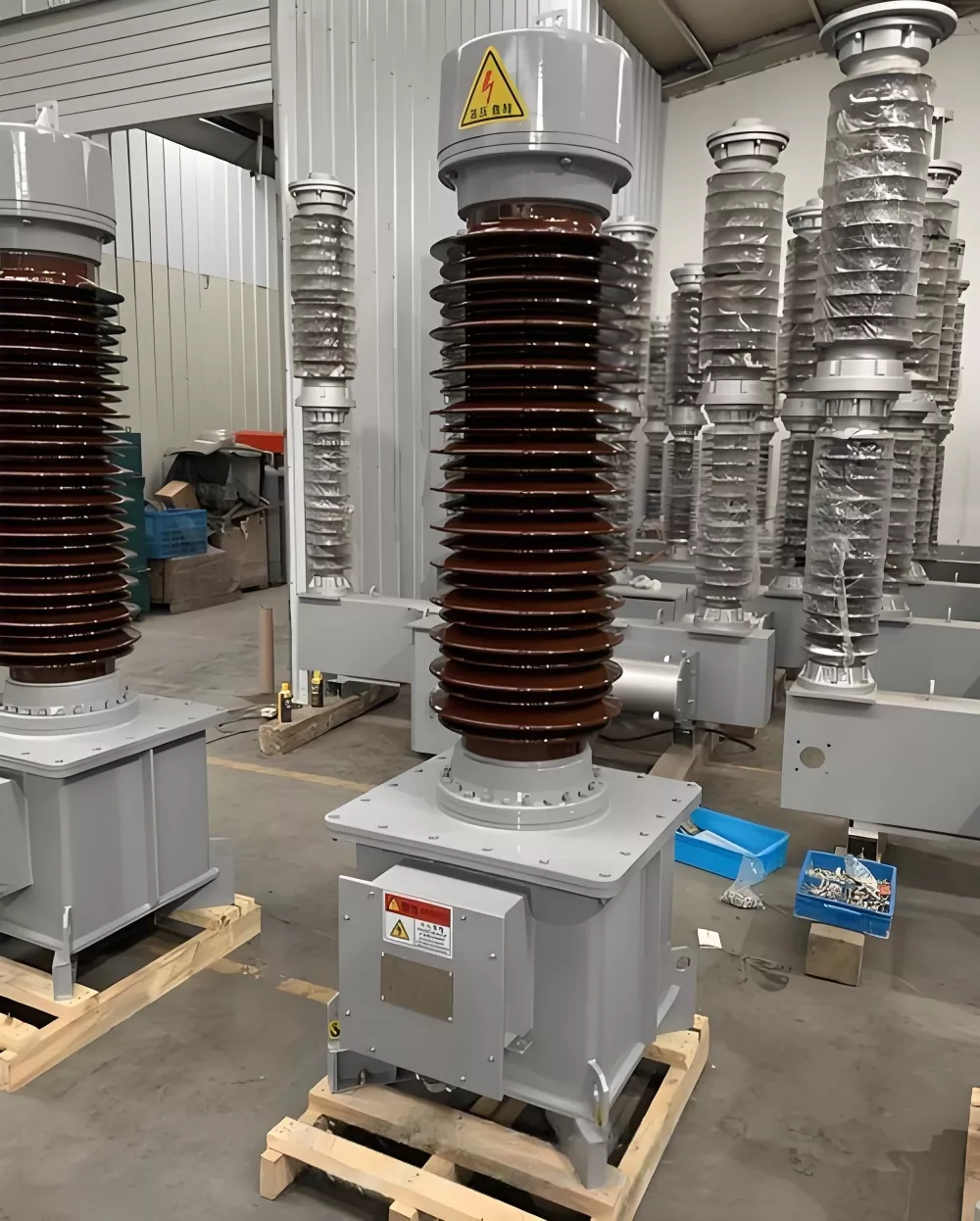

Anqiang Power présente ses performancesTransformateur de tension électromagnétique immergé dans l'huileconçu pour une mesure et une protection fiables dans les systèmes électriques moyenne et haute tension. La série JDX est conçue pour les réseaux 66KV, 110KV et 220KV, permettant un fonctionnement stable dans les sous-stations, les lignes de transmission et les systèmes de distribution industriels. Son système d'isolation interne adopte une structure capacitive graduée pour garantir une distribution uniforme du champ électrique et une stabilité opérationnelle à long terme dans des conditions de réseau exigeantes.
Ce produit est largement utilisé dans les environnements de transmission de puissance où une mesure précise de la tension et une protection du système sont nécessaires. Avec une conception optimisée d’isolation contre l’huile et une structure mécanique renforcée, l’unité garantit des performances constantes même sous des charges fluctuantes et des contraintes environnementales.
LeTransformateur de tension électromagnétique immergé dans l'huileadopte une structure de réservoir d'huile scellée combinée à un système d'expansion en acier inoxydable pour maintenir une pression interne stable. Le niveau d'huile peut être surveillé visuellement via une fenêtre d'inspection dédiée, ce qui aide les opérateurs à évaluer rapidement les conditions de travail sans démontage.
Les principaux composants métalliques exposés sont traités par galvanisation à chaud et revêtement en poudre pour améliorer la résistance à la corrosion. Les bornes secondaires sont disposées dans une configuration en couches, séparant les enroulements de mesure et de protection pour réduire les interférences et améliorer la précision des mesures.
Paramètres de performances électriques de la série JDX pour différents niveaux de tension :
| Tension primaire nominale (kV) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Tension maximale de l'équipement (kV) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Fréquence nominale (Hz) | 50/60 | ||||||
| Tension de tenue à fréquence industrielle (kV) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Tension assignée de tenue aux chocs de foudre (kV) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Distance de l'arc électrique | 780 | 1050 | 1300 | ||||
| Charge mécanique (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Marquages des bornes secondaires | 1a-1n | 2a-2n | papa-dn | ||||
| Niveau de précision | 0.2 | 0.5 | 3P | ||||
| Puissance nominale (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Sortie limite thermique (VA) | 2000 | ||||||
| Facteur de tension nominale | 1,2/continu ； 1,9/8 h (66 KV) 1,2/continu ; 1,5/30 s (110-230 KV). |
||||||
Dans les systèmes électriques modernes, leTransformateur de tension électromagnétique immergé dans l'huileest généralement déployé dans les sous-stations extérieures, les couloirs de transmission et les stations de distribution haute tension. Il prend en charge une mesure précise de la tension pour le comptage des revenus et la protection des relais, garantissant ainsi un fonctionnement stable du réseau dans des conditions de charge complexes.
La conception est particulièrement adaptée aux environnements nécessitant une fiabilité d'isolation élevée, tels que les sous-stations électriques, les centrales électriques industrielles et les réseaux électriques régionaux.

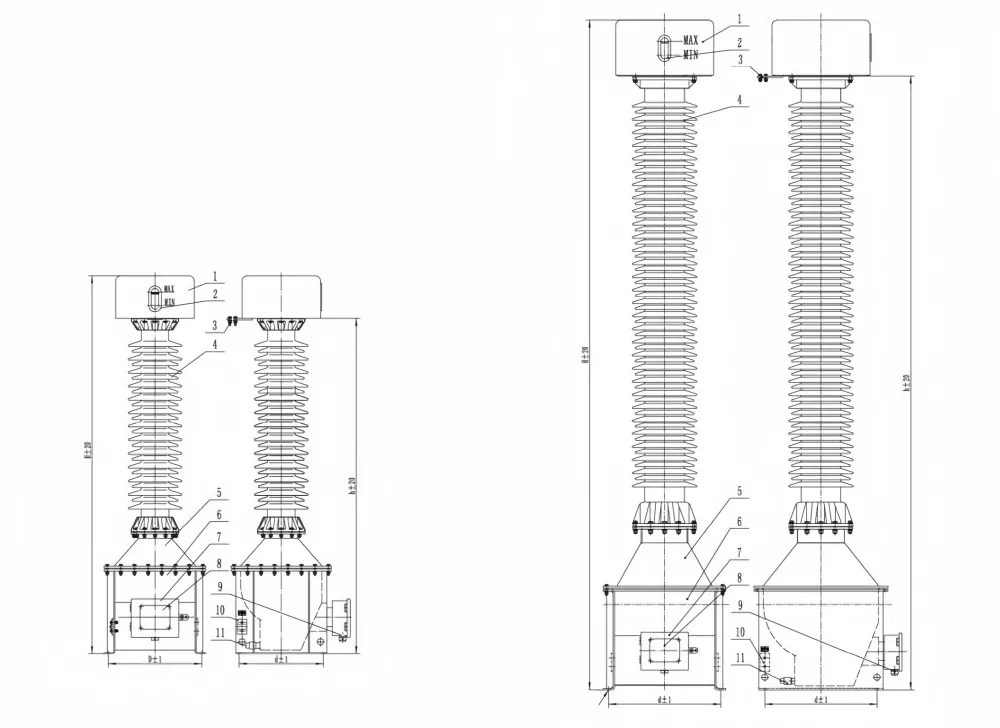

| Nombre | Nom |
| 1 | Extenseur |
| 2 | Fenêtre d'inspection du niveau d'huile |
| 3 | Borne unique |
| 4 | Pochette en porcelaine |
| 5 | Siège surélevé |
| 6 | Réservoir |
| 7 | Boîte de jonction secondaire |
| 8 | Plaque |
| 9 | Trou de sortie secondaire |
| 10 | Plaque de mise à la terre |
| 11 | Vanne de vidange d'huile |
Avant la mise en service, assurez-vous d'une mise à la terre correcte et vérifiez la polarité du câblage secondaire. Le transformateur doit être installé sur une fondation stable avec un dégagement suffisant pour maintenir la distance d'isolation et un fonctionnement sûr. Une inspection de routine du niveau d'huile et de l'état d'étanchéité est recommandée lors d'un fonctionnement à long terme.
Q1 : À quels systèmes ce transformateur de tension est-il adapté ?
R : Il est couramment utilisé dans les systèmes de transmission et de distribution d’énergie de 66 KV à 220 KV pour la mesure et la protection.
Q2 : Peut-il être utilisé à l’extérieur ?
R : Oui, la structure est conçue pour les sous-stations extérieures avec des performances d'isolation anticorrosion et scellées.
Q3 : Quelle est l’exigence de maintenance ?
R : Une inspection régulière du niveau d’huile et un serrage des bornes sont recommandés pour un fonctionnement stable à long terme.
Q4 : prend-il en charge différentes classes de précision ?
R : Oui, plusieurs combinaisons de précision sont disponibles pour les applications de mesure et de protection.
Q5 : Comment les performances d’isolation sont-elles assurées ?
R : L'unité utilise une isolation à l'huile avec un classement capacitif pour maintenir une distribution uniforme du champ électrique.
Q6 : Quelle est la durée de vie ?
R : Dans des conditions de fonctionnement normales, il prend en charge un service à long terme avec une dégradation minimale.
