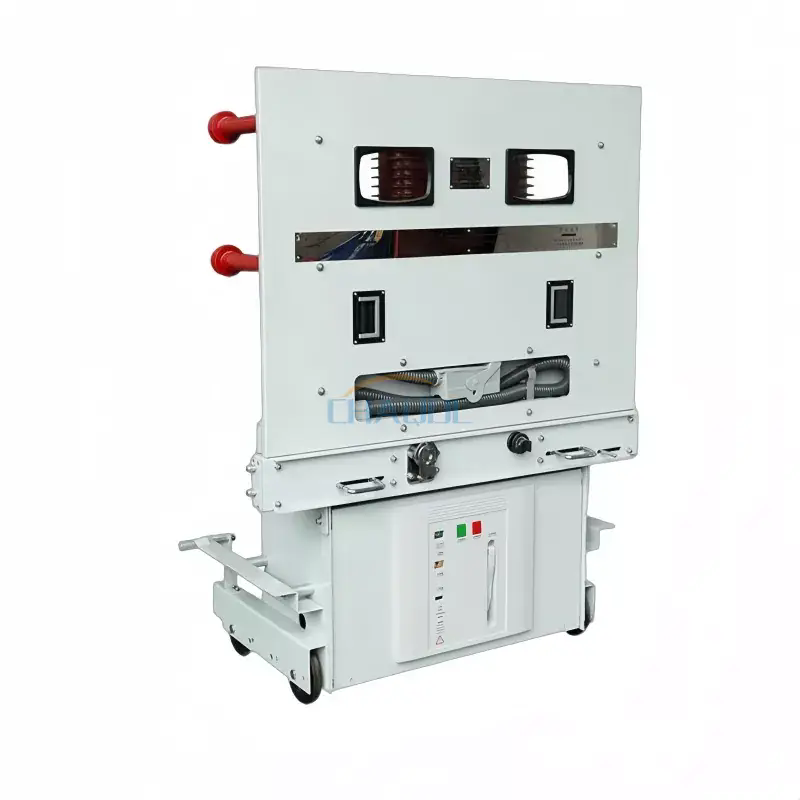

A Disjoncteur haute tension intérieur 36kVest un composant essentiel des systèmes électriques modernes de moyenne à haute tension, garantissant une interruption sûre des courants de défaut et une distribution d'énergie stable dans les sous-stations, les installations industrielles et les infrastructures commerciales. Cet article explique le fonctionnement de ces disjoncteurs, les principaux critères de sélection, les considérations d'installation, les pratiques de maintenance et les défis opérationnels courants. Il est conçu pour aider les ingénieurs, les équipes d'approvisionnement et les planificateurs de projets à prendre des décisions éclairées tout en améliorant la fiabilité du système et la sécurité opérationnelle.
Un disjoncteur haute tension intérieur de 36 kV est conçu pour protéger les réseaux électriques fonctionnant à des niveaux de tension moyenne-haute. Il interrompt les courants de défaut tels que les courts-circuits et les surcharges, évitant ainsi les dommages aux équipements et garantissant la stabilité continue du système électrique. Ces disjoncteurs sont largement utilisés dans les ensembles d'appareillage intérieur, en particulier dans les systèmes GIS (Gas Insulated Switchgear) et AIS (Air Insulated Switchgear).
Dans les réseaux de distribution d’électricité modernes, la fiabilité et la sécurité ne sont pas négociables. À mesure que la demande augmente dans les zones industrielles, les réseaux urbains et les systèmes d’intégration des énergies renouvelables, le rôle des disjoncteurs hautes performances devient encore plus essentiel.
Ces défis entraînent souvent des pannes inattendues, une augmentation des coûts opérationnels et une réduction de l'efficacité du système. Un disjoncteur intérieur 36 kV correctement sélectionné atténue considérablement ces risques.
La fonction principale d'un disjoncteur intérieur de 36 kV est de détecter des conditions de courant anormales et d'interrompre le circuit en quelques millisecondes. Lorsqu'un défaut se produit, les contacts du disjoncteur se séparent et un arc se forme. Cet arc est ensuite éteint à l'aide d'un milieu isolant tel que le vide ou le gaz SF6.
Les disjoncteurs à vide sont particulièrement courants à des niveaux de 36 kV en raison de leur rigidité diélectrique élevée, de leurs faibles exigences de maintenance et de leurs avantages environnementaux.
La sélection du bon modèle garantit la stabilité à long terme, réduit les temps d’arrêt et améliore les performances globales de sécurité électrique.
| Paramètre | Valeur typique |
|---|---|
| Tension nominale | 36kV |
| Fréquence nominale | 50/60 Hz |
| Courant nominal | 630A – 3150A |
| Capacité de coupure | 25kA – 40kA |
| Milieu isolant | Vide / SF6 |
| Durée de vie mécanique | 10 000 à 30 000 opérations |
Une installation correcte est essentielle pour garantir un fonctionnement sûr et une longue durée de vie. Les disjoncteurs intérieurs doivent être installés dans des locaux d’appareillage bien ventilés avec une humidité et une température contrôlées.
Bien que les disjoncteurs modernes de 36 kV nécessitent un entretien minimal, une inspection périodique reste essentielle. Les routines de maintenance comprennent généralement l'inspection de l'usure des contacts, les tests d'isolation et les contrôles du fonctionnement mécanique.
Les disjoncteurs haute tension intérieurs 36 kV sont largement utilisés dans plusieurs secteurs :
Les disjoncteurs haute tension doivent être conformes aux normes internationales telles que la série CEI 62271. Ces normes définissent les exigences en matière d'isolation, d'endurance mécanique et de performances électriques.
La conformité garantit la sécurité opérationnelle, l’interopérabilité et la fiabilité à long terme dans les systèmes électriques complexes.
Puissance Anqiang s'engage à fournir des solutions de commutation électrique avancées adaptées aux infrastructures électriques modernes. La société se concentre sur les disjoncteurs intérieurs 36 kV hautes performances conçus avec une technologie améliorée d'extinction d'arc, des structures mécaniques robustes et des caractéristiques de sécurité optimisées.
Q1 : Quelle est la fonction principale d’un disjoncteur intérieur 36 kV ?
Il protège les systèmes électriques en interrompant les courants de défaut et en empêchant les dommages aux équipements.
Q2 : Quelle est la différence entre les disjoncteurs à vide et les disjoncteurs SF6 ?
Les casse-vide utilisent une chambre à arc sous vide, tandis que les disjoncteurs SF6 utilisent du gaz hexafluorure de soufre pour l'extinction de l'arc. Les types d’aspirateurs sont plus respectueux de l’environnement.
Q3 : À quelle fréquence la maintenance doit-elle être effectuée ?
Généralement une fois par an, en fonction des conditions de fonctionnement et de la fréquence de charge.
Q4 : Ces disjoncteurs peuvent-ils être intégrés dans les réseaux intelligents ?
Oui, les conceptions modernes prennent en charge les systèmes SCADA et de surveillance numérique.
La sélection du bon disjoncteur haute tension intérieur 36 kV est essentielle pour garantir une distribution d’énergie sûre, efficace et ininterrompue. En comprenant les paramètres techniques, les principes opérationnels et les exigences d'installation, les décideurs peuvent améliorer considérablement la fiabilité du système et réduire les risques opérationnels.
Avec des capacités d'ingénierie avancées,Puissance Anqiangcontinue de fournir des solutions fiables aux défis des infrastructures électriques modernes.
Pour plus de détails techniques, des solutions personnalisées ou des demandes d'approvisionnement concernant les disjoncteurs haute tension intérieurs 36 kV, veuillezcontacter Puissance Anqiangaujourd'hui. Notre équipe d'ingénieurs est prête à soutenir votre projet avec des conseils professionnels et des solutions électriques sur mesure.
