La différence entre les disjoncteurs et les sectionneurs

Disjoncteurset les sectionneurs peuvent tous deux interrompre les circuits. Selon le nombre de pôles, ils peuvent fonctionner sur des circuits monophasés ou triphasés. La fonction d'un disjoncteur est de protéger le circuit et l'équipement. Il dispose généralement d’une fonction de déclenchement automatique et peut fonctionner avec une charge. Alors qu’un sectionneur ne sert qu’à interrompre le circuit. Il ne coupe généralement pas automatiquement le circuit et ne peut pas fonctionner avec une charge. Cet article, en combinant les fonctions et les classifications des disjoncteurs et des sectionneurs, présente de manière détaillée les différences entre eux.

Disjoncteur basse tension

1. Fonction du disjoncteur

Protection contre les surcharges : une fois que le courant dans le circuit dépasse le courant nominal pendant une certaine période, le disjoncteur coupe automatiquement le circuit. Par exemple, si une prise est connectée à trop d'appareils électriques de forte puissance et que le courant est surchargé, le disjoncteur se déclenchera pour éviter que le circuit ne soit endommagé par une surchauffe et même pour éviter de provoquer un incendie.

2. Protection contre les courts-circuits : Si un court-circuit se produit dans le circuit, ce qui signifie que le courant devient soudainement extrêmement élevé, le disjoncteur peut rapidement couper le circuit. Cela évite que l’énorme courant généré par le court-circuit ne provoque des dommages catastrophiques aux fils, aux équipements électriques, etc.

3. Protection contre les sous-tensions (disponible dans certains disjoncteurs) : lorsque la tension du réseau descend dans une certaine mesure en dessous de la tension de fonctionnement normale, le disjoncteur peut automatiquement couper le circuit pour protéger l'équipement électrique contre les dommages causés par une sous-tension. Une fois la tension du réseau revenue à la normale, certains disjoncteurs nécessitent une réinitialisation manuelle avant de pouvoir être remis sous tension, tandis que d'autres peuvent se refermer automatiquement.

Disjoncteur basse tension

II. Fonctions du disjoncteur

Alimentation d'isolement : la fonction principale de l'interrupteur d'isolement est d'isoler de manière fiable l'équipement électrique nécessitant une maintenance de l'alimentation électrique sous tension, garantissant ainsi la sécurité du personnel de maintenance. Par exemple, lors de la maintenance de l'équipement électrique d'une certaine ligne dans une sous-station, en actionnant l'interrupteur d'isolement, un point de rupture clair peut être formé entre l'équipement et l'alimentation électrique, empêchant une alimentation électrique soudaine de nuire au personnel de maintenance.

2. Opération de commutation : Dans un système à double jeu de barres ou autre système de câblage, le sectionneur est utilisé pour modifier le mode de connexion du circuit, permettant à l'équipement ou aux lignes d'être commutés d'un jeu de barres à un autre, assurant ainsi l'ajustement flexible du mode de fonctionnement du système électrique. Cependant, pendant l'opération de commutation, le sectionneur est généralement utilisé conjointement avec des dispositifs tels que des disjoncteurs.

3. Fonctionnement de petits circuits de courant : l'interrupteur d'isolement peut ouvrir et fermer des transformateurs de tension et des parafoudres non défectueux, des barres omnibus, le courant capacitif de l'équipement directement connecté à la barre omnibus, ainsi que l'interrupteur à couteau de mise à la terre au point neutre du transformateur, etc., qui sont tous de petits circuits de courant.

Disjoncteur électrique basse tension

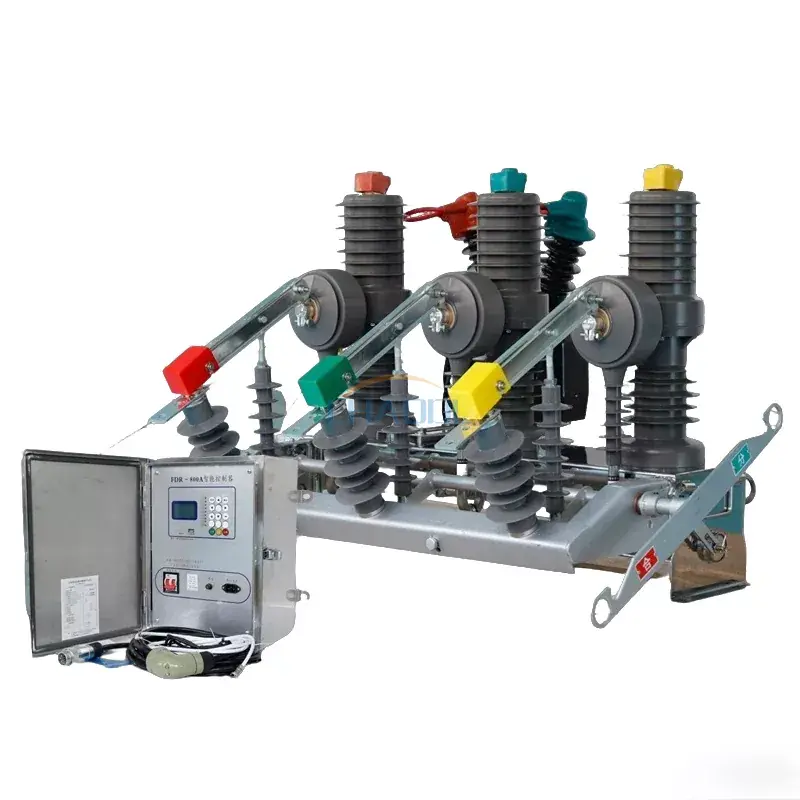

III. Disjoncteurs classés par méthode de déclenchement

Disjoncteur thermique : Il utilise principalement le principe selon lequel le bilame se plie lorsqu'il est chauffé. Lorsque le courant est surchargé, le bilame se plie en raison de la chaleur générée par le courant, déclenchant le mécanisme de déclenchement pour couper le circuit. Le temps d'action de ce disjoncteur est lié à l'ampleur du courant de surcharge ; plus le courant de surcharge est élevé, plus le temps d'action est court.

2. Disjoncteur électromagnétique : basé sur le principe de l’induction électromagnétique. Lorsqu'un court-circuit se produit dans le circuit, un courant soudain et important génère une puissante force électromagnétique, provoquant l'action du mécanisme de déclenchement et la coupure rapide du circuit. Il est extrêmement sensible aux courants de court-circuit.

3. Disjoncteur électronique : il détecte l'amplitude du courant et les changements à travers les composants électroniques. Il peut mettre en œuvre avec plus de précision des fonctions de protection telles que les surcharges et les courts-circuits, et certains disjoncteurs électroniques ont également des fonctions de contrôle à distance et de communication, ce qui en fait un type de disjoncteur relativement avancé.

Sectionneur basse tension

IV. Classification des sectionneurs par lieu d'installation

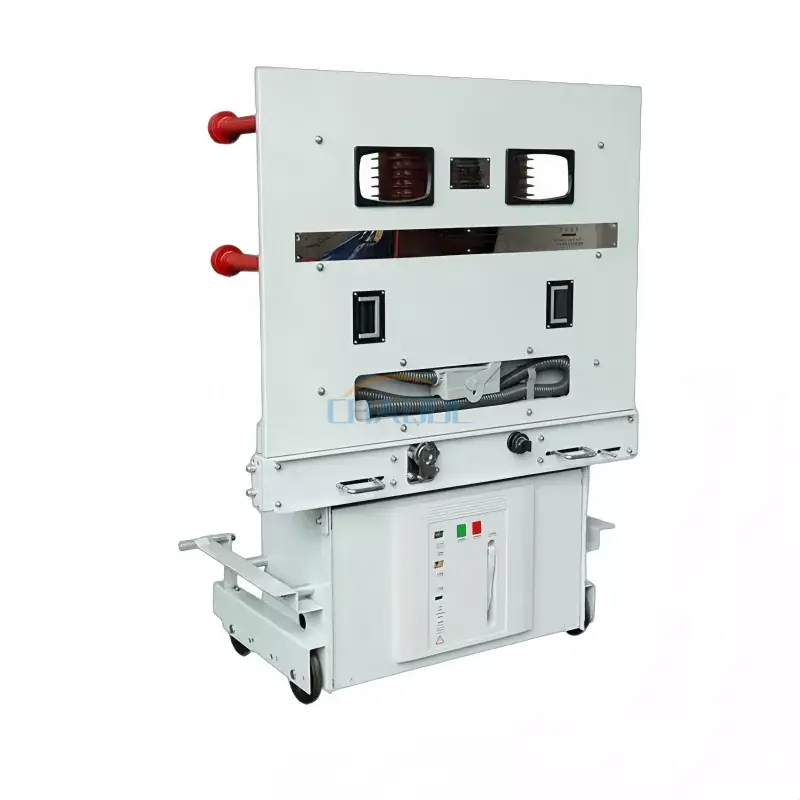

Sectionneur intérieur : généralement installé dans la salle de distribution ou dans d’autres zones des bâtiments, il est utilisé pour isoler les opérations des équipements électriques intérieurs. Sa structure est relativement compacte et son volume est petit car les conditions de l'environnement intérieur sont relativement stables.

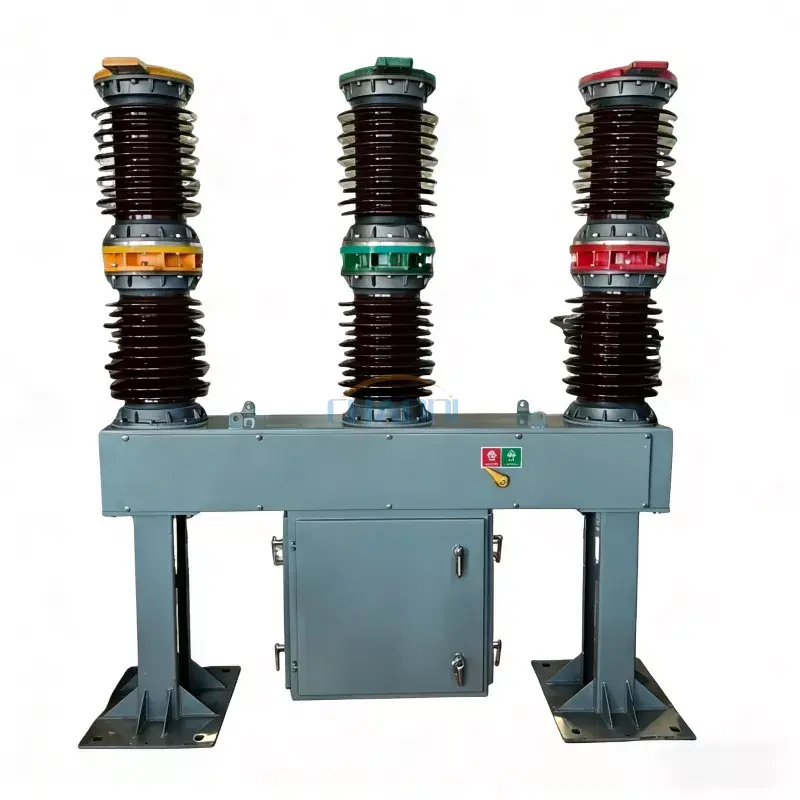

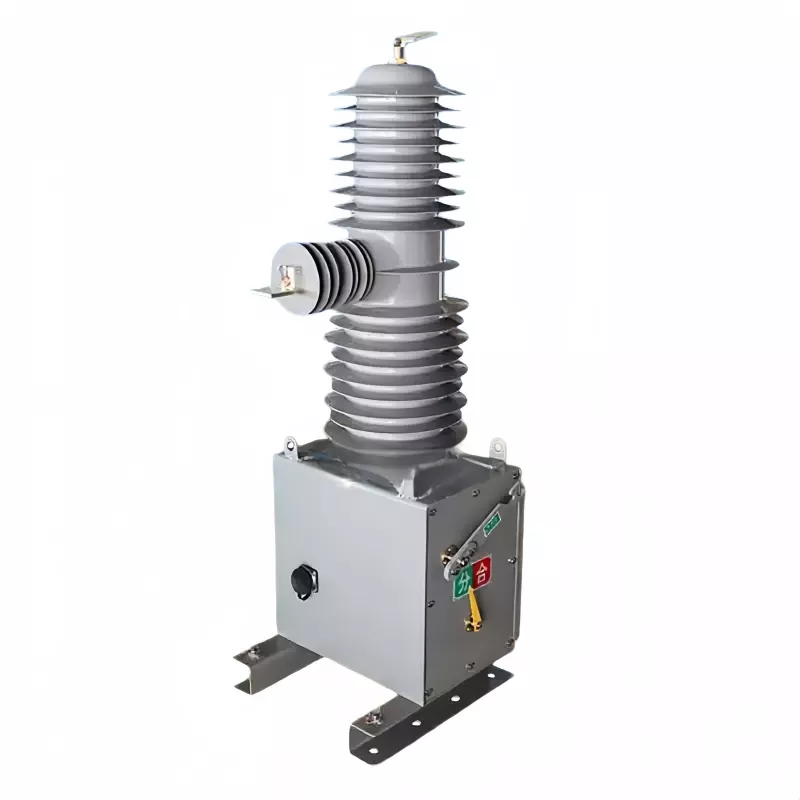

2. Sectionneurs extérieurs : installés dans les sous-stations extérieures, les lignes de transmission et d'autres emplacements, ils doivent être capables de résister à diverses conditions météorologiques complexes. Leur structure est relativement robuste et possède d’excellentes propriétés imperméables, coupe-vent et résistantes à la corrosion.

Sectionneur haute tension

V. Classification des sectionneurs en fonction du mécanisme de commande

Sectionneur manuel : il nécessite une opération manuelle via la poignée pour effectuer l'ouverture et la fermeture. L'opération est simple et directe, à faible coût. Il est généralement utilisé dans des situations avec des niveaux de tension plus faibles et des opérations moins fréquentes.

2. Interrupteur d'isolement électrique : Les actions d'ouverture et de fermeture sont réalisées grâce à un mécanisme de commande électrique. Ce type de sectionneur permet le contrôle à distance, facilitant le contrôle centralisé et les opérations automatisées dans les grandes sous-stations et autres installations similaires. Cependant, son coût est relativement plus élevé et sa structure est plus complexe.
