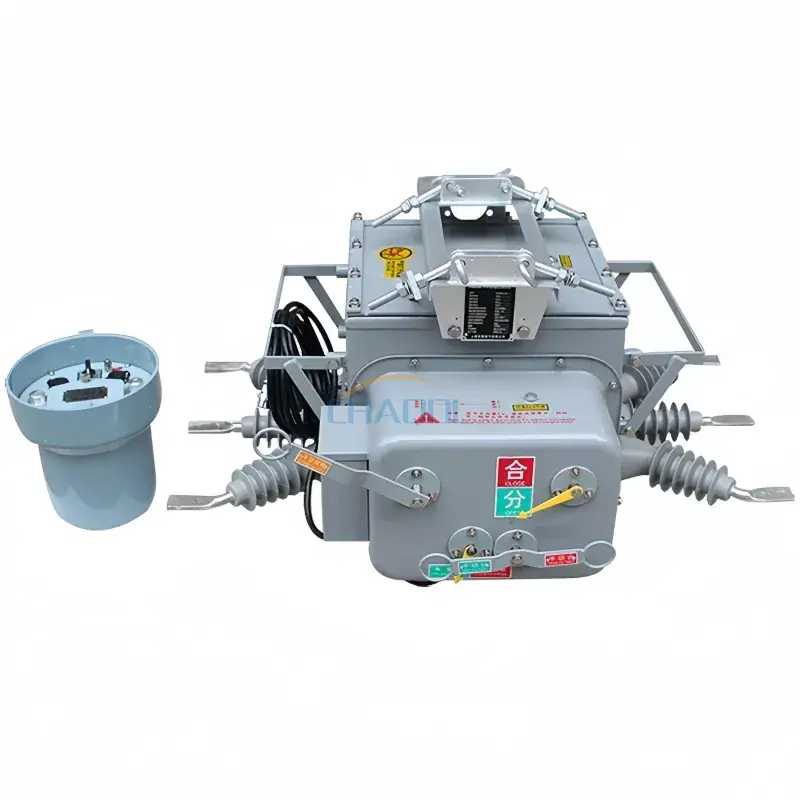

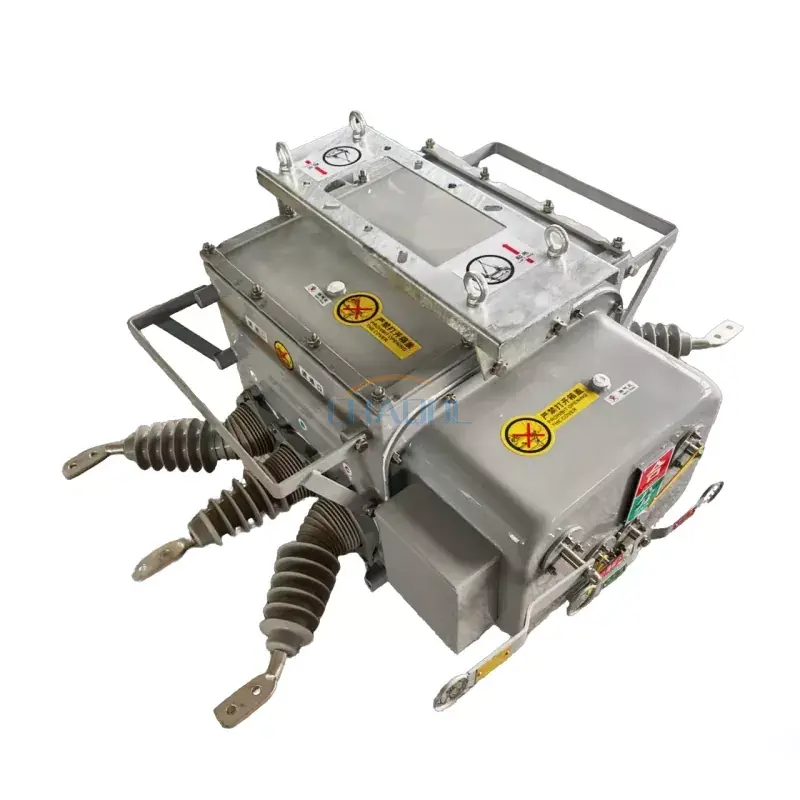

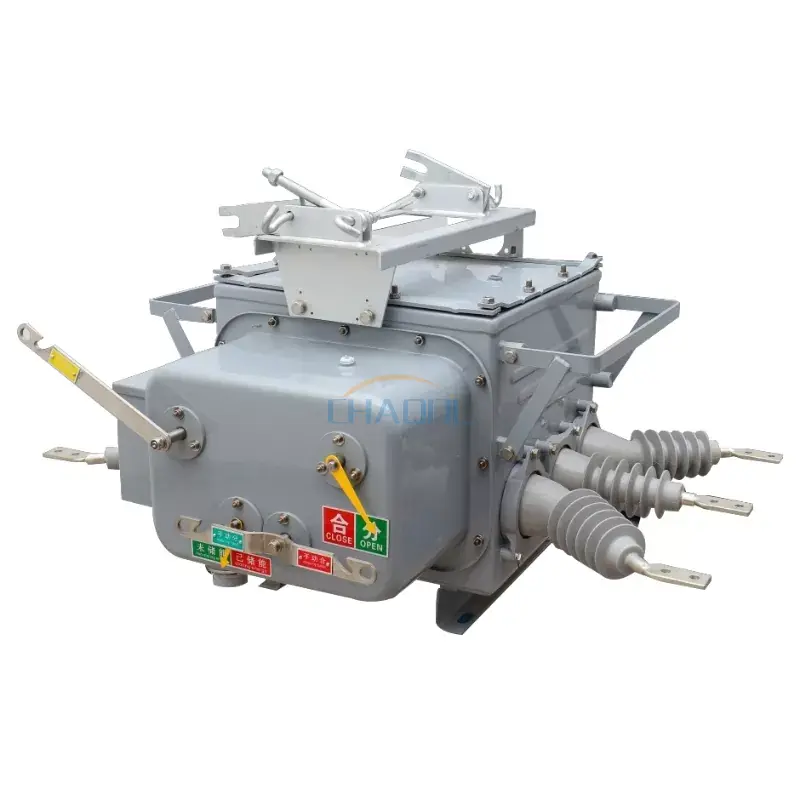

Disjoncteur monté sur poteau extérieur 12KV

Model:ZW20-12F

Anqiang Power est un fabricant chinois de disjoncteurs montés sur poteau extérieur 12 kV. Cet équipement de distribution d'énergie extérieur monté sur poteau a une tension nominale de 12 kV et fonctionne sur courant alternatif triphasé 50 Hz. Il présente d'excellentes capacités de réenclenchement lorsqu'il est utilisé avec un contrôleur, répondant ainsi aux exigences des systèmes d'automatisation de la distribution. Il est principalement utilisé pour allumer et éteindre les courants de charge et les courants de court-circuit dans les systèmes électriques de 10 kV, et est utilisé dans les sous-stations et les systèmes de distribution des entreprises industrielles et minières.

envoyer une demande

Description du produit

Puissance Anqiangprésente la série ZW20-12F, une nouvelle générationDisjoncteur monté sur poteau extérieur 12KVconçu pour les systèmes de distribution aérienne triphasés AC 50 Hz. Conçu avec une technologie avancée d'interruption du vide et un boîtier scellé au gaz SF6 (conception à pression nulle), ce disjoncteur intègre de manière transparente les fonctions d'un disjoncteur à vide, d'un réenclencheur et d'un sectionneur. Que vous exploitiez un réseau d'électrification rurale, un système de distribution de parc industriel ou un projet d'automatisation de réseau intelligent, le ZW20-12F offre une protection fiable contre les pannes et des capacités de contrôle à distance.

ZW20-12F vs disjoncteur extérieur traditionnel

Disjoncteur extérieur ZW20-12F

Conception avancée montée sur poteau

✓ Pression nulle du gaz SF6– Sûr et écologique
✓ Connecteur aviation pour câblage secondaire– Intégration facile du contrôleur
✓ Structure scellée sans entretien
✓ Conçu pour les systèmes d'automatisation de la distribution (DA)

Disjoncteur traditionnel

Huile conventionnelle/brise-SF6

✓ Nécessite un entretien périodique
✓ Fonctionnement à pression de gaz plus élevée
✓ Câblage de commande encombrant
✓ Fonctionnalité de réenclenchement limitée

📍 Guide de candidature et de sélection : scénarios du monde réel

✅ Scénario 1 : Réseau d'électrification rurale 10kV (lignes aériennes)
UtiliserZW20-12Fcomme principal dispositif de protection sur les embranchements. Avec le contrôleur de réenclenchement automatique, il élimine les défauts temporaires et réduit le temps de panne. Le connecteur aviation simplifie le câblage sur le terrain.

✅ Scénario 2 : Système de distribution du parc industriel
Le ZW20-12F gère un courant de charge de 630/1 000 A et coupe les défauts de court-circuit jusqu'à 25 kA. Sa conception sans entretien réduit les coûts opérationnels de la distribution électrique en usine.

✅ Scénario 3 : Automatisation du réseau intelligent (automatisation des lignes d'alimentation)
Lorsqu'il est associé à un contrôleur d'automatisation d'alimentation, le ZW20-12F prend en charge la surveillance à distance, l'isolation des défauts et la restauration du service, ce qui est idéal pour les projets modernes d'automatisation de la distribution.

📋 Spécifications techniques – Type testé (GB/T 1984 / IEC 62271-100)

Projet	Valeur du paramètre
Tension nominale	12kV
Fréquence nominale	50 Hz
Courant nominal	630/1000A
Courant assigné de coupure en court-circuit	20/25 kA
Courant de tenue de crête nominal	50/63 kA
Courant de tenue de courte durée nominal	20/25 kA
Courant nominal de fermeture de court-circuit	50/63 kA
Séquence de fonctionnement nominale	Ouvert - 0,3 seconde - Fermer - 180 secondes - Ouvert - Fermer
Durée de vie mécanique	10 000 fois
Cycles de coupure du courant nominal	10 000 fois
Pouvoir assigné de coupure en court-circuit	30 fois
Pression nominale du gaz SF6	0Mpa

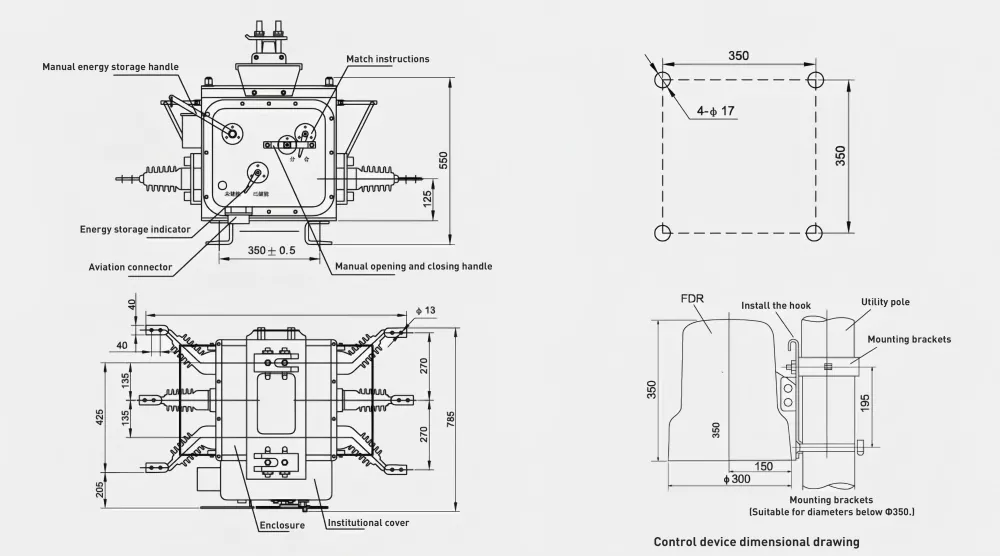

📐 Dimensions du produit et répartition des composants

ZW20-12F outdoor pole mounted circuit breaker dimensions

Disposition mécanique du ZW20-12F– 1. Ampoule à vide, 2. Mécanisme de commande à ressort, 3. Transformateurs de courant, 4. Boîtier scellé SF6, 5. Connecteur aviation (commande secondaire), 6. Poignée de commande manuelle, 7. Borne de mise à la terre, 8. Support de montage sur poteau, 9. Chambre d'arc.

Le ZW20-12F dispose d'unconception compacte et légèrequi se monte directement sur des poteaux en béton. Leconnecteur aéronautiquesimplifie le câblage sur site entre le disjoncteur et le contrôleur intelligent, réduisant considérablement le temps d'installation par rapport aux borniers traditionnels.

🏭Pourquoi Anqiang Power ? – Votre partenaire fiable pour les disjoncteurs extérieurs

Direct usine– Pas d’intermédiaire, meilleur prix et meilleur délai (15-25 jours).
Type testé– GB/T 1984, CEI 62271-100, entièrement certifié.
Prêt pour la personnalisation– Intégration du contrôleur, courants nominaux spéciaux, marque OEM.
Références mondiales– Fourni en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique du Sud.

📌 De vraies références de projets :

✅ Indonésie– Plus de 500 unités de ZW20-12F déployées dans le cadre d’un projet d’électrification rurale à Java et Sumatra (2023-2025).

✅ Philippines– 300 ensembles de ZW20-12F avec contrôleurs de réenclenchement automatique fournis au NGCP pour la mise à niveau de l'automatisation du départ 10 kV.

Foire aux questions

Q1 : Quelle est la différence entre le ZW20-12F et les disjoncteurs extérieurs traditionnels ?
R : Le ZW20-12F est doté d'une conception à pression nulle de gaz SF6 (sûre et respectueuse de l'environnement), d'un connecteur aviation pour une intégration facile du contrôleur et d'une structure scellée sans entretien. Les disjoncteurs traditionnels nécessitent un entretien périodique et ont un câblage plus complexe.

Q2 : Ce disjoncteur peut-il être utilisé avec un contrôleur de réenclenchement automatique ?
R : Oui. Le ZW20-12F est conçu pour l'automatisation de la distribution. Lorsqu'il est associé à un contrôleur de réenclenchement, il prend en charge l'élimination automatique des défauts et plusieurs séquences de réenclenchement (ouverture – 0,3 s – fermeture – 180 s – ouverture – fermeture).

Q3 : Quelle est la durée de vie mécanique du ZW20-12F ?
R : 10 000 opérations mécaniques dans des conditions normales de service, grâce au mécanisme de commande à ressort robuste et à l'interrupteur à vide scellé.

Q4 : Le disjoncteur ne nécessite-t-il aucun entretien ? Qu'est-ce que cela signifie?
R : Oui. Le gaz SF6 est scellé à une pression manométrique nulle, éliminant ainsi le besoin de remplissage périodique en gaz. L'ampoule à vide ne nécessite aucun entretien de contact. Cela réduit considérablement les coûts opérationnels.

Q5 : Fournissez-vous un service OEM/ODM ?
R : Absolument. Nous proposons une personnalisation de la marque, des configurations de courant nominal spécifiques et une intégration de contrôleurs. Des échantillons de pré-production sont disponibles avec un délai de 7 à 10 jours.
