Disjoncteur de type réservoir 66KV SF6

Le disjoncteur SF6 de type réservoir 66 KV (modèle : LW36-66) est un disjoncteur extérieur haute tension conçu pour les systèmes de transmission et de distribution d'énergie 66 KV avec une fréquence nominale de 50 Hz CA. Utilisant le gaz SF6 comme moyen isolant et d'extinction d'arc, il assure une commutation fiable, une interruption en cas de panne et une protection pour les sous-stations, les réseaux électriques publics, les installations industrielles et les projets d'énergie renouvelable. Le disjoncteur peut également être utilisé comme disjoncteur de liaison de bus et pour les applications de commutation de batteries de condensateurs.

Conçu avec une structure de réservoir dynamique compacte, le LW36-66 minimise l'espace d'installation tout en offrant des performances électriques exceptionnelles et une fiabilité opérationnelle à long terme. Son mécanisme de commande à ressort avancé, son faible taux de fuite de SF6 et sa conception facile à entretenir en font une solution idéale pour les réseaux de transport haute tension modernes nécessitant un fonctionnement sûr, efficace et stable.

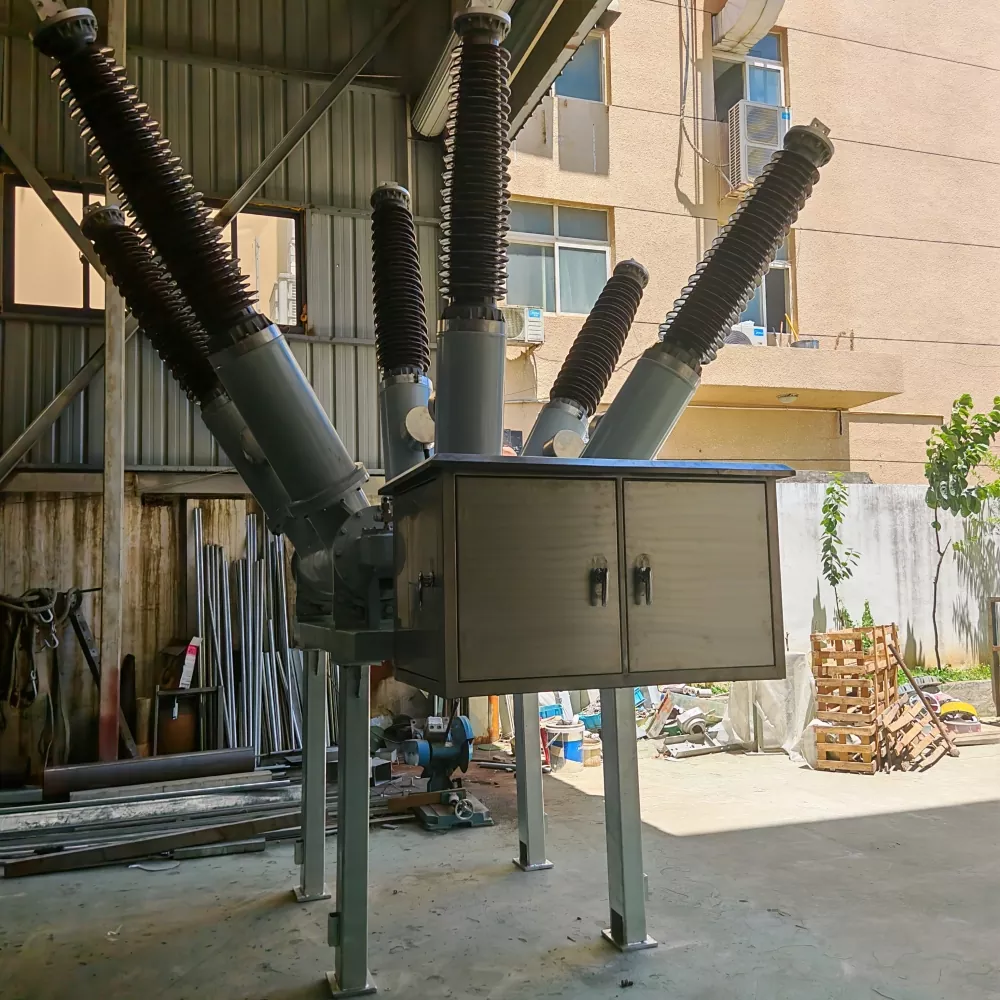

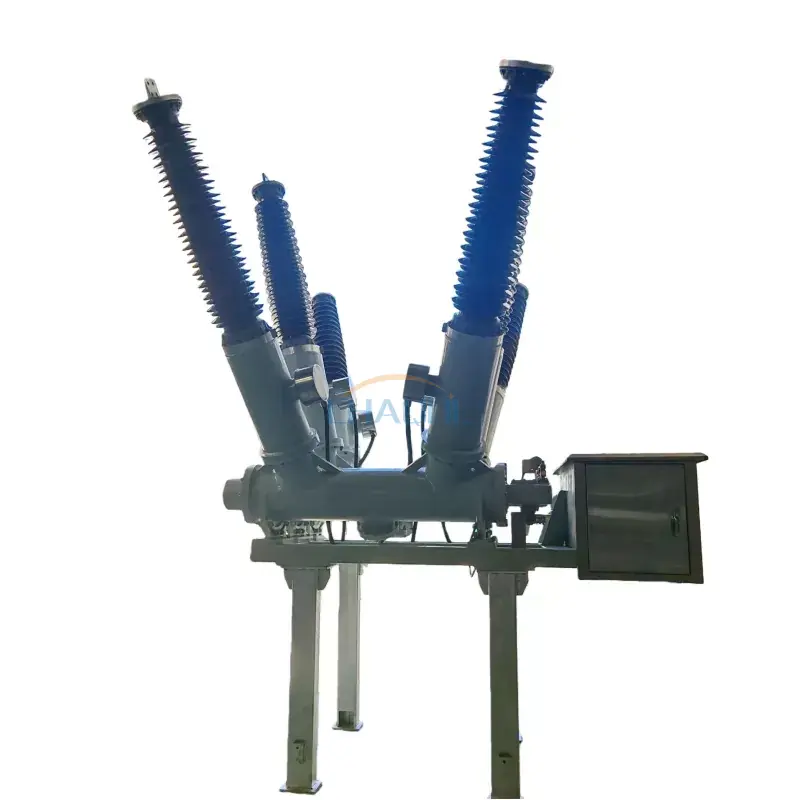

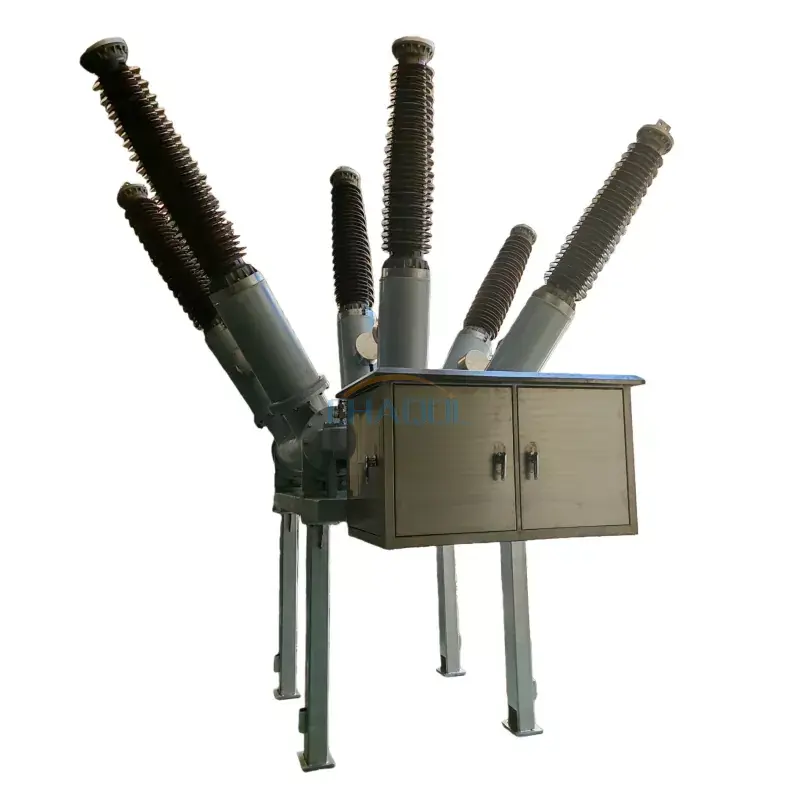

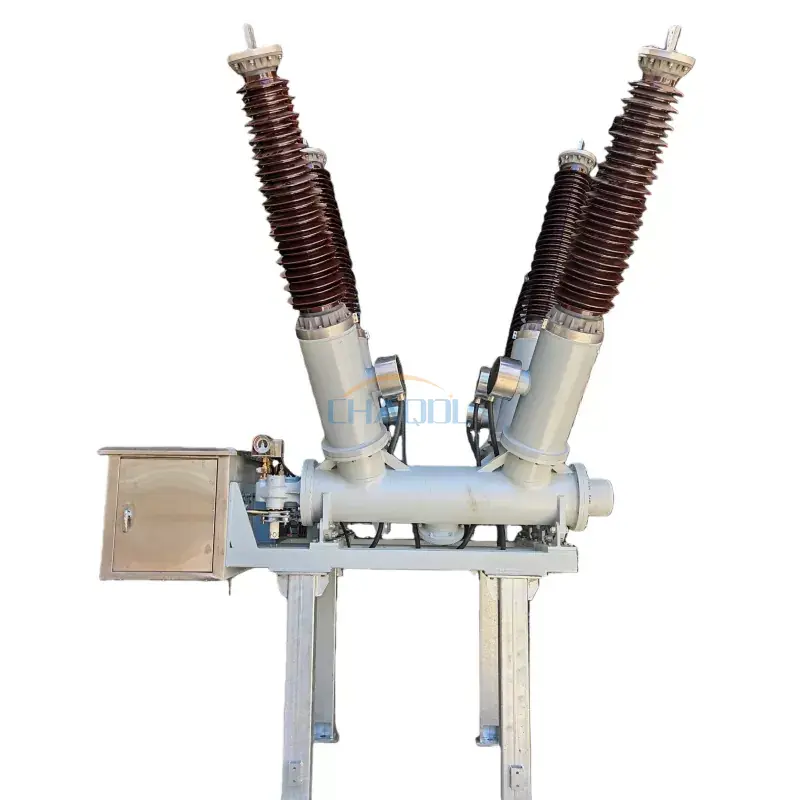

Photo réelle du produit

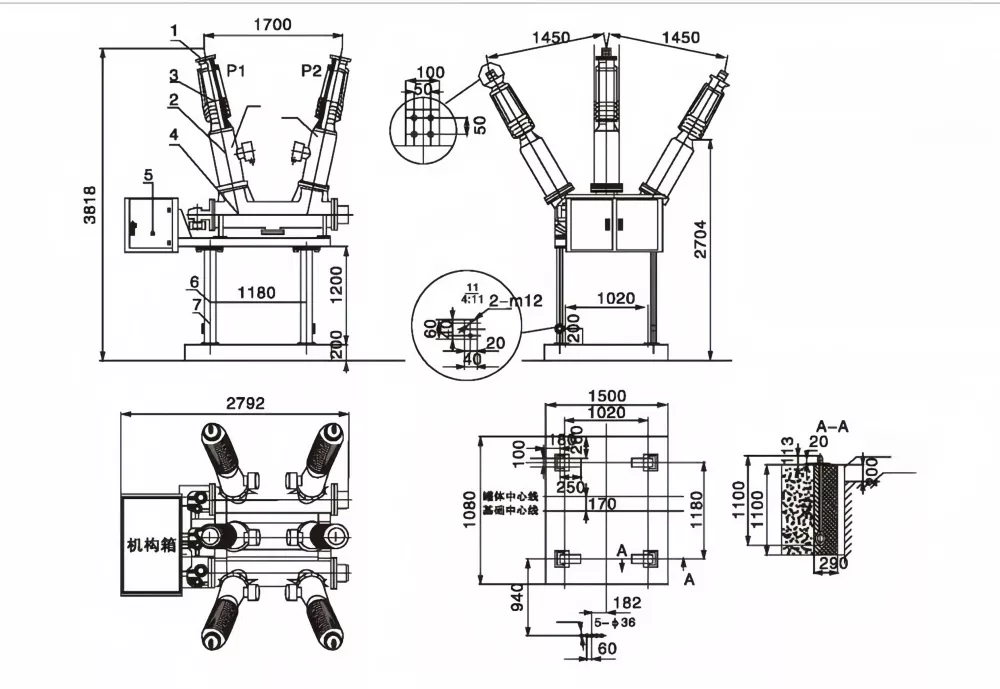

Diagramme des dimensions du produit

Structure principale

• Bornier monophasé en aluminium argenté pour une excellente conductivité électrique.
• Traversée de sortie en porcelaine haute résistance avec performances d'isolation supérieures.
• Transformateur de courant (CT) intégré pour la protection et la mesure.
• Chambre d'extinction d'arc SF6 au sol à haut pouvoir de coupure.
• Armoire de mécanisme intégrant le mécanisme de commande à ressort et les composants de commande secondaires.
• Support en acier galvanisé robuste pour une installation stable.
• Plusieurs bornes de mise à la terre pour une sécurité opérationnelle améliorée.

Caractéristiques du produit

• Courant nominal jusqu'à3150A, adapté aux applications de transmission à charges lourdes.
• La technologie avancée d'isolation au gaz SF6 garantit une excellente résistance diélectrique et une extinction fiable de l'arc.
• Longue endurance électrique avec une capacité d'interruption en cas de défaut de 31,5 kA et jusqu'à 10 000 opérations mécaniques.
• Taux de fuite annuel de gaz SF6 inférieur à 0,5 %, réduisant les besoins de maintenance et garantissant une fiabilité d'étanchéité à long terme.
• LeDisjoncteur de type réservoir 66KV SF6est conçu pour les environnements extérieurs sévères, supportant le niveau de pollution IV et des températures ambiantes de -40°C à +40°C.
• La construction compacte de type réservoir réduit l’espace d’installation tout en améliorant la stabilité mécanique.
• Convient à la surveillance à distance, à l'automatisation des sous-stations et aux applications de réseaux intelligents modernes.

Spécifications techniques

Spécifications du mécanisme de fonctionnement

Applications

LeDisjoncteur de type réservoir 66KV SF6est largement utilisé dans les systèmes de transmission et de distribution d’énergie haute tension où une commutation et une protection fiables sont essentielles.

• Sous-stations 66KV
• Réseaux de transport et de distribution de services publics
• Centrales de production d'électricité
• Intégration du réseau d’énergie renouvelable
• Systèmes de distribution d'énergie industrielle
• Commutation de banque de condensateurs
• Protection des traverses de bus et des lignes d'alimentation
• Projets d’automatisation de réseaux intelligents et de sous-stations

Principe de fonctionnement

Le disjoncteur de type réservoir 66 KV SF6 utilise du gaz hexafluorure de soufre (SF6) comme moyen isolant et d'extinction d'arc. Lorsque les contacts se séparent lors d'une opération de commutation, un arc électrique est généré. Le gaz SF6 haute pression refroidit et désionise rapidement l'arc, permettant ainsi d'interrompre le courant de défaut de manière sûre et efficace. Le mécanisme de commande à ressort chargé par moteur permet des opérations d'ouverture et de fermeture rapides, garantissant une protection fiable des systèmes électriques à haute tension.

Foire aux questions

À quoi sert un disjoncteur de type réservoir 66KV SF6 ?

Il est utilisé pour la commutation, la protection et l'interruption en cas de panne dans les systèmes de transmission et de distribution 66KV, contribuant ainsi à maintenir le fonctionnement sûr et fiable des sous-stations et des réseaux électriques.

Quels sont les avantages d'un disjoncteur type réservoir SF6 ?

Les disjoncteurs de type réservoir SF6 offrent d'excellentes performances d'isolation, un pouvoir de coupure élevé, une structure compacte, de faibles exigences de maintenance et une longue durée de vie mécanique.

Ce disjoncteur peut-il être utilisé pour la commutation de batteries de condensateurs ?

Oui. Le LW36-66 convient à la commutation de batteries de condensateurs, aux applications de liaison de bus et à la protection des lignes de transmission haute tension.

Le disjoncteur est-il adapté aux environnements extérieurs difficiles ?

Oui. Il est conçu pour fonctionner de manière fiable dans des conditions de niveau de pollution IV et à des températures ambiantes allant de -40°C à +40°C, ce qui le rend adapté aux installations extérieures exigeantes.
