Le gardien de la sécurité et le facilitateur efficace des réseaux électriques extérieurs à haute tension

Dansdistribution d'énergie haute tension extérieuresystèmes, 40,5 KV sert de niveau de tension de base dans le domaine moyenne-haute tension, effectuant des tâches critiques telles que la transmission de puissance, l'isolation de la maintenance des équipements et la protection contre les pannes. Le sectionneur extérieur 40,5 KV est un « gardien de sécurité » et un « assistant d'exploitation » indispensable dans ce système. Il est exposé toute l’année à un environnement extérieur complexe, confronté aux épreuves du vent, de la pluie, de la poussière et des températures alternées. Avec des performances stables et une structure fiable, il construit la première ligne de défense pour le fonctionnement sûr et efficace des sous-stations, des lignes de transmission et des centrales électriques de nouvelle énergie, servant d'équipement central reliant la production et le transport d'électricité.

En tant que catégorie principale d'équipement électrique extérieur haute tension pour 50 Hz CA, le sectionneur extérieur 40,5 KV est principalement positionné pour « l'ouverture et la fermeture à vide » et « l'isolation électrique ». En termes simples, il est principalement utilisé pour les opérations d'ouverture et de fermeture de lignes à haute tension dans des conditions à vide, et peut isoler efficacement les équipements électriques tels que les jeux de barres haute tension et les disjoncteurs nécessitant une maintenance, ainsi que les lignes électriques sous tension, coupant le circuit électrique, fournissant un environnement de maintenance sûr pour le personnel de maintenance et évitant les risques de sécurité causés par les opérations sous tension. De plus, il peut également être utilisé pour ouvrir et fermer des condensateurs ou des inductances de petite capacité, répondant aux besoins opérationnels pratiques de divers scénarios extérieurs à haute tension, et constitue un équipement de base essentiel pour assurer la sécurité du fonctionnement du réseau électrique.

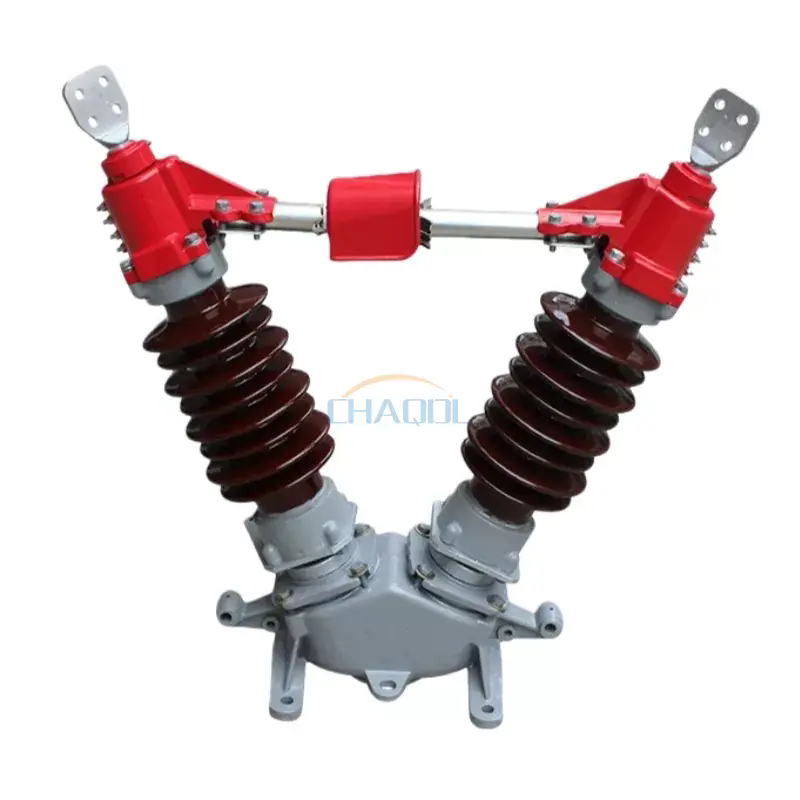

Contrairement aux équipements haute tension intérieurs, le sectionneur extérieur 40,5 KV doit résister longtemps à divers environnements naturels extrêmes. Par conséquent, sa conception structurelle et ses processus techniques sont tous centrés sur les trois aspects fondamentaux que sont « la résistance aux intempéries, la fiabilité et la facilité d’exploitation et de maintenance ». En termes de conception structurelle, ce type de sectionneur adopte principalement une structure en forme de V. L'unipolaire est fixé sur le socle par deux isolateurs de pilier, avec un angle d'intersection raisonnable. Il est combiné avec des composants essentiels tels que le siège de connexion, la tête de contact, le couteau de mise à la terre, le contact statique de mise à la terre et les bornes de connexion pour former un système d'exploitation complet. Parmi eux, le système de mise à la terre est divisé en trois types : pas de mise à la terre, mise à la terre simple et double mise à la terre. Un verrouillage mécanique fiable est placé entre l'arbre principal et le couteau de mise à la terre, et un interrupteur auxiliaire est équipé pour empêcher efficacement les dysfonctionnements et garantir la précision et la sécurité des états d'ouverture et de fermeture, évitant ainsi les défauts du réseau électrique causés par des erreurs de fonctionnement [1].

La mise à niveau des processus techniques est le support principal du sectionneur extérieur 40,5KV pour s'adapter à l'environnement extérieur complexe. Dans le système de transmission, une combinaison de roulements et d'un mécanisme d'engrenage parapluie est adoptée, ce qui permet non seulement au commutateur de tourner de manière flexible et de s'ouvrir et de se fermer librement, rendant l'opération plus facile, mais garantit également la cohérence des actions d'ouverture et de fermeture à deux colonnes, évitant les problèmes de blocage et de désalignement ; le réglage du dispositif de limite d'ouverture et de fermeture peut garantir que les contacts sont dans la position optimale et que la poignée est verrouillée par la bague de verrouillage après l'opération, empêchant les forces externes accidentelles de provoquer une ouverture et une fermeture libres, améliorant encore la fiabilité opérationnelle. En termes de sélection de matériaux, les contacts utilisent principalement des matériaux composites d'oxyde d'argent et d'étain (AgSnO₂) de qualité militaire, qui ont une résistance de contact stable et une excellente conductivité, réduisant efficacement la perte de ligne ; les isolants adoptent du caoutchouc de silicone ou des matériaux céramiques à haute résistance, avec d'excellentes performances d'isolation, un grand espace de contact et une marge suffisante de rupture d'isolation, qui peuvent résister efficacement au vieillissement de l'isolation extérieure, aux fuites, etc. déserts de sable et de vent et montagnes de haute altitude.
