Comment fonctionne un transformateur de courant traversant ?

Abstrait: Transformateurs de courant à noyausont des dispositifs essentiels dans les systèmes électriques, permettant une mesure précise du courant à des fins de surveillance, de protection et de contrôle. Cet article explore leurs principes de fonctionnement, leurs avantages, les considérations d'installation et les préoccupations courantes des clients, aidant ainsi les ingénieurs et les gestionnaires d'installations à prendre des décisions éclairées.

Table des matières

• Qu'est-ce qu'un transformateur de courant traversant ?
• Principe de fonctionnement des transformateurs de courant traversants
• Avantages clés
• Considérations relatives à l'installation
• Applications typiques
• Problèmes courants et dépannage
• FAQ

Qu'est-ce qu'un transformateur de courant traversant ?

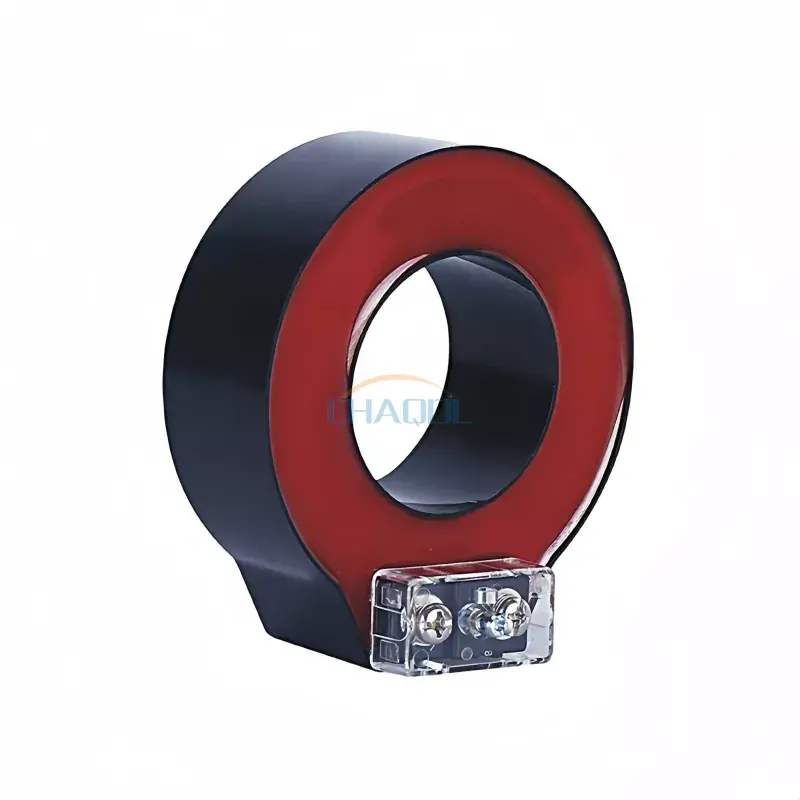

A Transformateur de courant à travers le noyau (TCCT)est un appareil électrique conçu pour mesurer le courant alternatif (AC) en produisant un courant réduit proportionnel au courant dans le circuit primaire. Contrairement aux transformateurs de type fenêtre ou à noyau divisé, le conducteur passe directement à travers le noyau du TCCT, permettant une conception compacte et une mesure précise.

• Le conducteur primaire traverse directement le noyau
• L'enroulement secondaire fournit un courant réduit pour la mesure
• Utilisé pour les relais de protection, les compteurs et les systèmes de surveillance

Principe de fonctionnement des transformateurs de courant traversants

Le TCCT fonctionne sur la base deinduction électromagnétique. Le conducteur primaire génère un champ magnétique proportionnel au courant qui le traverse. Ce champ magnétique induit un courant dans l'enroulement secondaire, qui peut ensuite être mesuré en toute sécurité par des instruments sans exposition directe à la haute tension.

Avantages clés

• Conception compacte :S'adapte facilement aux installations d'appareillage de commutation et de panneaux.
• Haute précision :Mesures fiables pour les relais de protection et les appareils de mesure.
• Durable:Construction robuste pour un fonctionnement à long terme dans des environnements industriels.
• Entretien facile :Entretien minimal requis en raison de la construction simple.

Considérations relatives à l'installation

Une installation correcte garantit des performances optimales des TCCT. Les facteurs clés comprennent :

1. Assurez-vous que le conducteur primaire est centré à travers le noyau pour éviter les erreurs de mesure.
2. Vérifiez le câblage secondaire et la polarité corrects pour des lectures précises.
3. Maintenez des distances d’isolation appropriées pour éviter les risques électriques.
4. Tenez compte des conditions environnementales : la température, l’humidité et les vibrations peuvent affecter les performances.

Pour des guides d'installation spécifiques et des recommandations de sécurité, Anqiang Power fournit des manuels détaillés pour chaque modèle TCCT.

Applications typiques

• Comptage d'énergie dans les installations industrielles et commerciales
• Surveillance du courant pour appareillages et transformateurs
• Circuits de relais de protection dans les sous-stations
• Intégration dans les systèmes SCADA pour la surveillance à distance

Problèmes courants et dépannage

Même les TCCT de haute qualité peuvent rencontrer des problèmes opérationnels. Les problèmes courants incluent :

• Sortie de rapport incorrect :Souvent causé par des erreurs de câblage secondaire ou une sélection incorrecte des conducteurs.
• Surchauffe:Généralement dû à un courant primaire excessif ou à une mauvaise ventilation.
• Saturation magnétique :Peut fausser les mesures dans les applications à courant élevé.
• Dommages mécaniques :Les chocs physiques ou les vibrations peuvent affecter l'alignement du noyau.

Le dépannage implique généralement la vérification du câblage, la vérification des dommages à l'isolation et la confirmation que l'appareil est correctement évalué pour l'application.

FAQ

• Q : Les TCCT peuvent-ils mesurer à la fois les courants alternatifs et continus ?
  R : Non, les transformateurs de courant traversants sont conçus pour la mesure du courant alternatif uniquement en raison de leur dépendance à l'induction électromagnétique.
• Q : Comment puis-je sélectionner le TCCT adapté à mon application ?
  R : Tenez compte du courant nominal primaire, de la classe de précision, du niveau d'isolation et des conditions environnementales.
• Q : Les TC traversants ne nécessitent-ils aucun entretien ?
  R : Ils nécessitent un entretien minimal, principalement une inspection des dommages physiques et de l’intégrité du câblage.
• Q : Qu’est-ce qui différencie les TCCT d’Anqiang Power ?
  R : Anqiang Power met l'accent sur la fabrication de précision, la durabilité et la prise en charge des installations complexes.

Les transformateurs de courant traversants sont indispensables dans les systèmes électriques modernes, offrant des capacités de mesure, de protection et de surveillance précises. En comprenant leurs principes, leur installation et leurs préoccupations communes, les ingénieurs peuvent garantir un fonctionnement fiable dans toutes les applications.
