Transformateur de tension de type sec extérieur 36KV

Model:JDZXW-35

Anqiang Power est un fabricant chinois de transformateur de tension extérieur de type sec 36KV. Ce transformateur de tension extérieur est fabriqué à partir de résine époxy spécifique à l'extérieur, résistante aux arcs, aux UV et au vieillissement, par moulage sous vide. Sa structure de type pilier entièrement fermée résiste à la pollution et à l’humidité. De plus, chaque transformateur d'Anqiang Electric est soumis à deux tests en usine pour garantir la qualité du produit, démontrant ainsi son engagement envers une conception méticuleuse des produits.

envoyer une demande

Description du produit

Puissance Anqiangprésente la série JDZX(F), une gamme premiumTransformateur de tension de type sec extérieur 36KVconçu pour les systèmes d'alimentation triphasés AC 50/60 Hz. Conçu avec une technologie avancée de moulage sous vide en résine époxy, ce transformateur de tension extérieur offre une mesure de tension précise, des performances d'isolation fiables et une stabilité opérationnelle à long terme dans des conditions environnementales difficiles. Que vous exploitiez une sous-station, un système de collecte d'énergie renouvelable (éolienne/solaire) ou un réseau de distribution d'énergie industrielle, la série JDZX fournit des signaux de tension précis pour les applications de mesure, de protection et de contrôle.

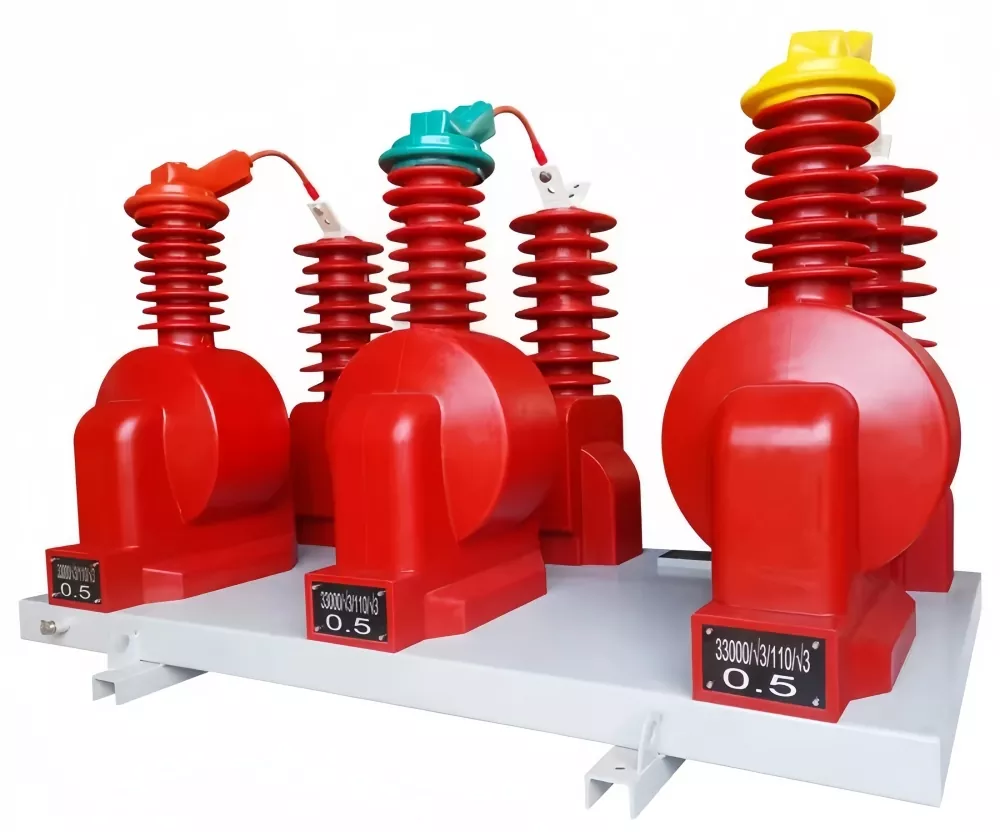

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX vs VT traditionnel immergé dans l'huile : pourquoi passer au type sec ?

JDZX type sec VT

Conception moulée en résine époxy

✓ Sans entretien– Aucun risque de fuite d’huile
✓ Anti-feu et antidéflagrant– Sans danger pour les applications extérieures
✓ Anti-condensation– Le moulage en résine époxy résiste à l’humidité
✓ Respectueux de l'environnement– Aucun risque de contamination par l’huile

VT immergé dans l'huile

Conception d'huile conventionnelle

✓ Nécessite des tests d'huile périodiques
✓ Fuite d’huile et risque d’incendie
✓ Plus lourd et plus volumineux
✓ Problèmes d’élimination environnementale

📍 Guide de candidature et de sélection : scénarios du monde réel

✅ Scénario 1 : Sous-station 35kV/36kV (Mesure et protection)
UtiliserTransformateur de tension série JDZXsur les départs et arrivées. Il fournit des signaux de tension précis pour la mesure de l'énergie (classe de précision 0,2/0,5) et les relais de protection (3P/6P). La conception extérieure de type sec résiste à la lumière directe du soleil, à la pluie et aux variations de température.

✅ Scénario 2 : Système de collecte d'énergie éolienne/solaire
Les projets d'énergie renouvelable nécessitent une surveillance fiable de la tension au point d'interconnexion. Le VT de type sec extérieur JDZX offre d'excellentes performances anti-condensation, ce qui le rend idéal pour un montage extérieur dans des environnements côtiers ou à forte humidité.

✅ Scénario 3 : Distribution d'énergie industrielle (mines, ciment, acier)
Pour les installations industrielles soumises à des conditions de fonctionnement difficiles, le transformateur de tension moulé en résine époxy permet un fonctionnement sans entretien, réduisant ainsi les temps d'arrêt et les coûts d'exploitation.

📋 Paramètres techniques

Nom du projet	Valeur du paramètre
	JDZX(F)-36	JDZX(F)-40.5
Tension nominale	36/√3 kilovolts	40,5/√3 kilovolts
Tension la plus élevée pour l'équipement	40,5 kilovolts
Fréquence nominale	50/60 Hz
Tension secondaire nominale	100/√3 V ou 110/√3 V
Enroulement de tension résiduelle	100/3 V ou 110/3 V
Classe de précision	0,2 / 0,5 / 1 / 3P / 6P
Facteur de tension nominale	1,2 en continu, 1,5 pendant 30 s
Niveau d'isolation nominal	95/185 KV (LI/AC)
Tension de tenue à fréquence industrielle	95 KV (sec) / 85 KV (humide)
Tension de tenue aux chocs de foudre	185 KV (crête)
Distance d'isolement	≥ 900 mm (pollution Classe II/III)
Classe de protection / indice de protection	IP54
Plage de température ambiante	-40°C à +55°C
Matériau isolant	Résine époxy (coulée sous vide)
Conformité aux normes	GB/T 20840, CEI 61869

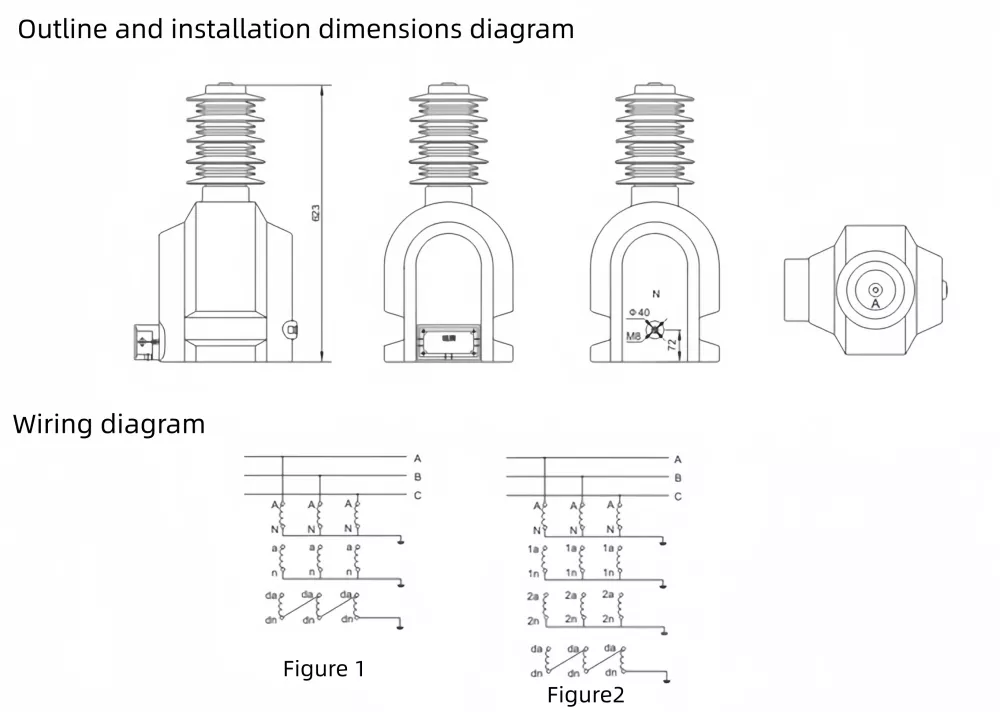

📐 Dimensions du produit et dessin d'installation

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Composants de configuration mécanique de la série JDZX :
1. Corps de moulage en résine époxy
2. Borne primaire (H1/H2)
3. Boîte à bornes secondaire (IP54)
4. Borne de mise à la terre
5. Support de montage
6. Ailerons d'extension de ligne d'isolement
7. Plaque signalétique
8. Œillets de levage

La série JDZX comprend unconception compacte et résistante aux intempériesqui se monte directement sur des poteaux extérieurs ou des structures de sous-station. LeBoîte à bornes secondaire classée IP54offre une protection contre la pénétration de poussière et d’eau, garantissant un fonctionnement fiable dans les environnements extérieurs. Lecoulée sous vide de résine époxyLe processus élimine les vides et garantit des performances d’isolation supérieures.

🏭Pourquoi Anqiang Power ? – Votre partenaire de confiance pour les transformateurs de tension

Direct usine– Pas d’intermédiaire, prix compétitifs et délais courts (15-25 jours).
Type testé– GB/T 20840, conforme à la norme CEI 61869, entièrement certifié.
Prêt pour la personnalisation– Classe de précision, tensions secondaires, configurations de boîtes à bornes spéciales, marque OEM.
Références mondiales– Fourni en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique du Sud.

📌 De vraies références de projets :

✅ Philippines– Plus de 150 unités de TT de type sec extérieur de 36 kV fournies au NGCP pour le projet de mise à niveau du comptage des sous-stations (2023-2024).

✅ Pakistan– 80 ensembles de transformateurs de tension série JDZX déployés dans les sous-stations de collecte des centrales solaires (projet 50 MW, région de Bahawalpur).

Foire aux questions

Q1 : Quelle est la différence entre les transformateurs de tension de type sec et immergés dans l’huile ?
R : Les VT de type sec utilisent une isolation coulée en résine époxy – sans entretien, ignifuge et respectueuse de l'environnement. Les VT immergés dans l'huile nécessitent des tests d'huile périodiques et présentent des risques de fuite/d'incendie. Pour les applications extérieures de 36 kV, le type sec est de plus en plus préféré.

Q2 : Quelles classes de précision sont disponibles pour la série JDZX ?
R : Nos TT de type sec extérieurs de 36 kV offrent une classe de précision 0,2 (mesure de précision), 0,5 (mesure générale), 1 (industrielle), 3P/6P (protection). Nous pouvons personnaliser en fonction de vos besoins spécifiques.

Q3 : Quelle est la ligne de fuite de ce transformateur de tension ?
R : La conception standard offre une ligne de fuite ≥900 mm, adaptée aux environnements de pollution de classe II/III. Pour les zones d'altitude ou de forte pollution, nous pouvons étendre la ligne de fuite sur demande.

Q4 : Ce VT est-il adapté à une utilisation en extérieur dans des conditions météorologiques difficiles ?
R : Oui. La série JDZX comprend une boîte à bornes secondaire classée IP54 et un moulage en résine époxy qui résiste à la lumière directe du soleil, à la pluie, à la condensation et aux variations de température de -40°C à +55°C.

Q5 : Fournissez-vous un service OEM/ODM pour les transformateurs de tension ?
R : Absolument. Nous proposons des rapports de tension secondaire personnalisés, des configurations de classe de précision, des boîtes à bornes spéciales et des plaques signalétiques de marque. Des échantillons de pré-production sont disponibles avec un délai de 7 à 10 jours.
