Disjoncteur haute tension monté sur poteau 24kV

Le disjoncteur haute tension monté sur poteau 24 kV est un disjoncteur à vide extérieur de la série ZW32-24 conçu pour les systèmes de distribution d'énergie moyenne tension. Il est largement utilisé pour commuter les courants de charge, interrompre les courants de surcharge et éliminer les défauts de court-circuit dans les réseaux électriques. Doté d'une technologie avancée d'interruption du vide, d'une structure résistante à la corrosion et de mécanismes de fonctionnement fiables, ce disjoncteur garantit un fonctionnement sûr et stable dans les sous-stations, les installations industrielles, les projets d'énergie renouvelable et les systèmes de distribution de services publics.

En tant que fabricant professionnel de disjoncteurs à vide 24 kV, nous fournissons des solutions durables et performantes aux services publics d'électricité, aux entrepreneurs en électricité, aux projets EPC et aux opérateurs de réseaux de distribution du monde entier.

Qu'est-ce qu'un disjoncteur haute tension monté sur poteau de 24 kV ?

Un disjoncteur à vide (VCB) monté sur poteau de 24 kV est un dispositif de commutation extérieur moyenne tension installé sur les poteaux électriques pour protéger les systèmes de distribution d'énergie contre les surcharges, les courts-circuits et les défauts électriques. Le disjoncteur utilise des ampoules à vide pour éteindre les arcs rapidement et en toute sécurité, offrant ainsi d'excellentes performances d'isolation et une longue durée de vie.

Par rapport aux disjoncteurs à huile traditionnels et aux disjoncteurs SF6, les disjoncteurs à vide offrent des avantages significatifs, notamment des besoins de maintenance réduits, un respect de l'environnement, une fiabilité opérationnelle plus élevée et une durée de vie mécanique plus longue.

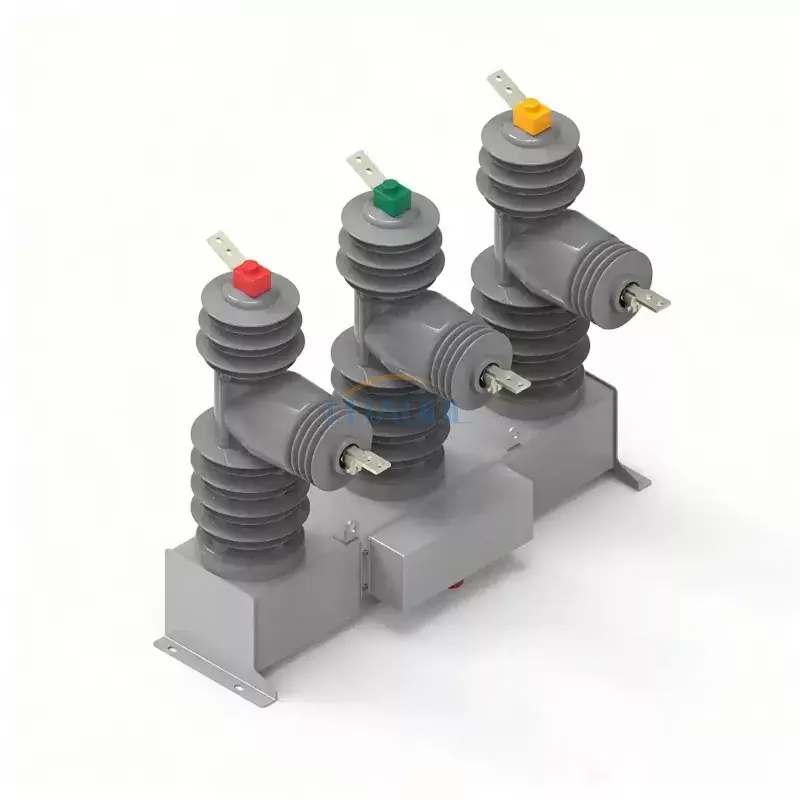

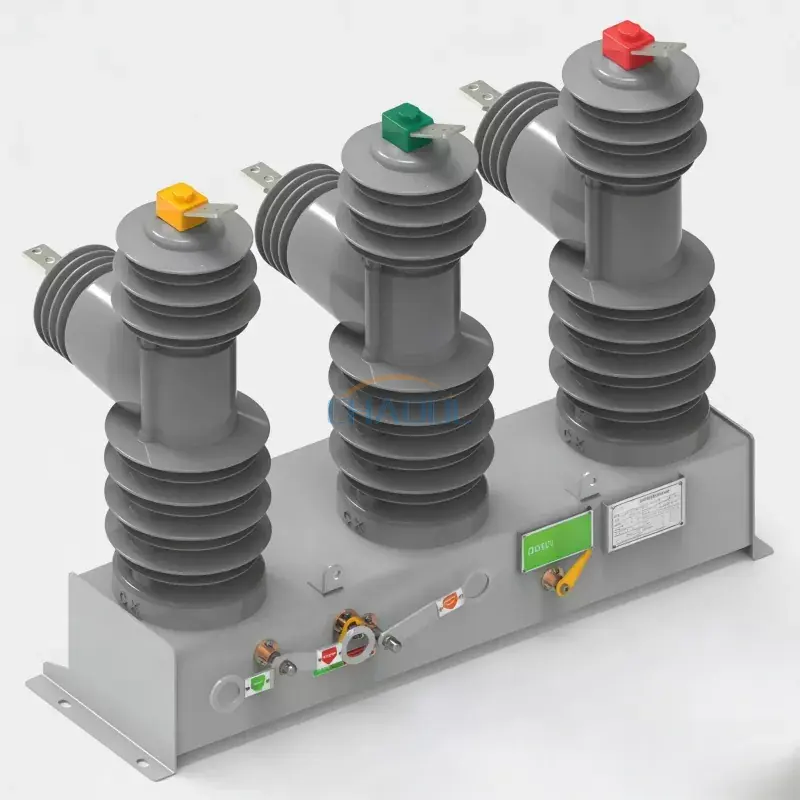

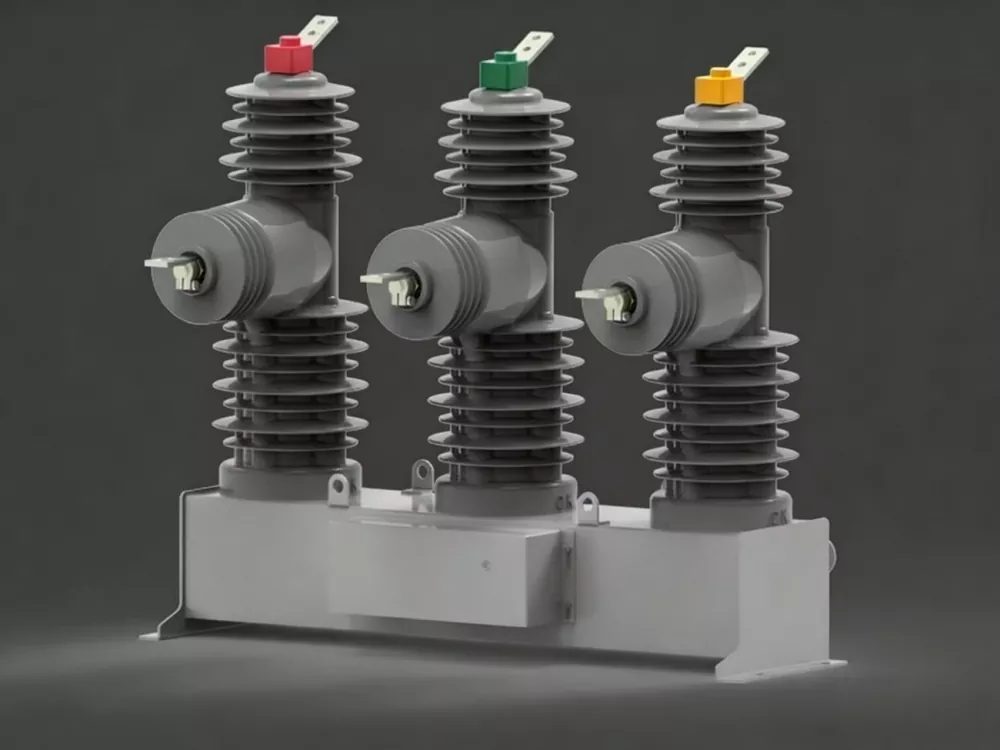

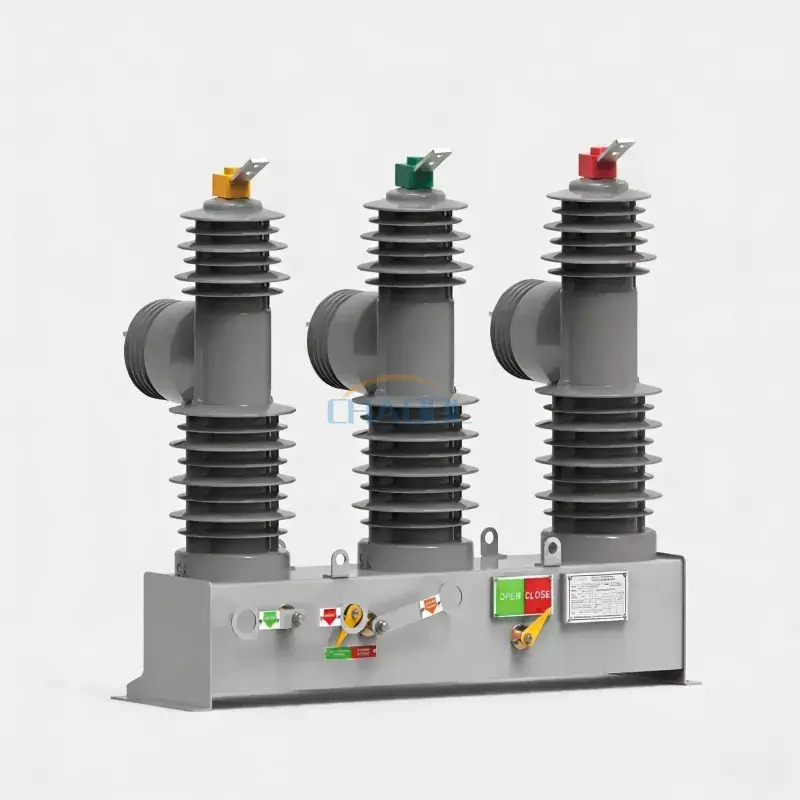

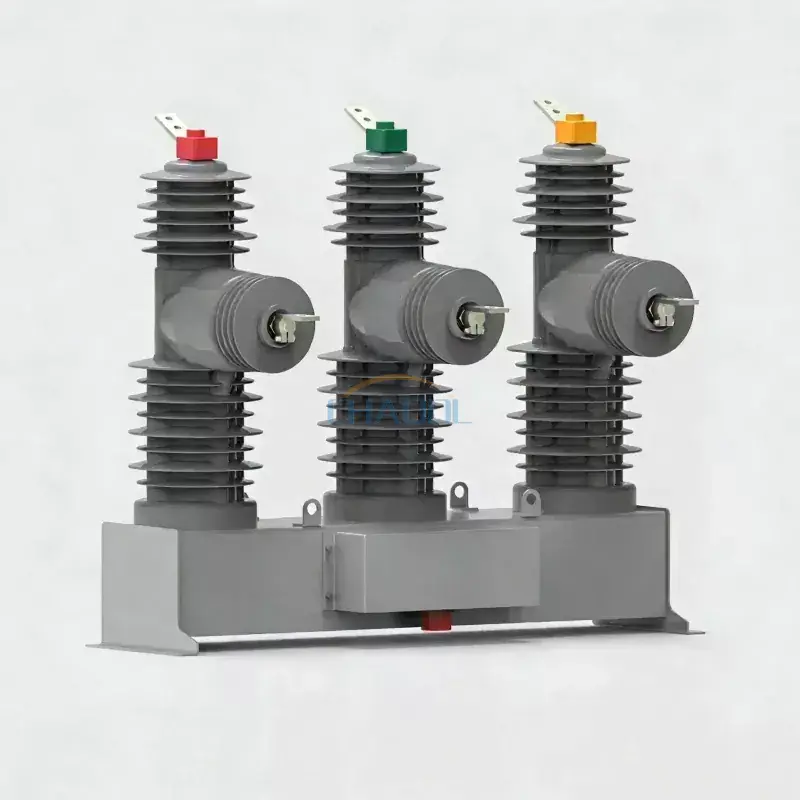

Diagramme d'apparence

La structure compacte montée sur poteau est conçue pour une installation en extérieur et un fonctionnement à long terme dans des conditions environnementales exigeantes. Sa construction robuste assure une excellente résistance à l’humidité, à la poussière, aux rayons ultraviolets et à la corrosion.

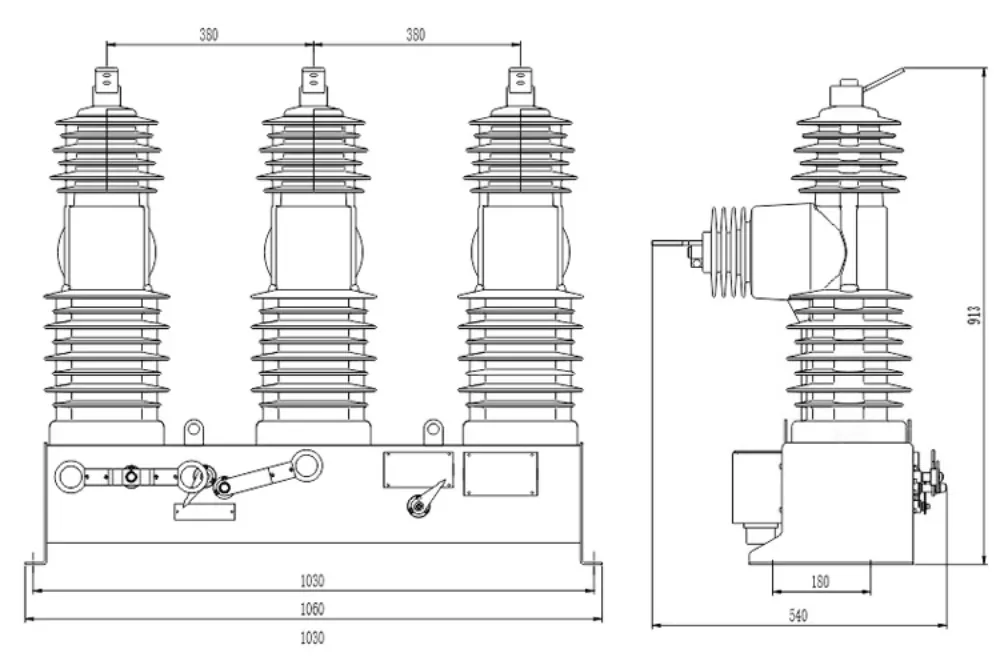

Diagramme des dimensions du produit

La conception structurelle optimisée minimise les besoins en espace d'installation tout en maintenant des performances d'isolation et une sécurité de fonctionnement élevées. La taille compacte réduit également les coûts de transport et d’installation.

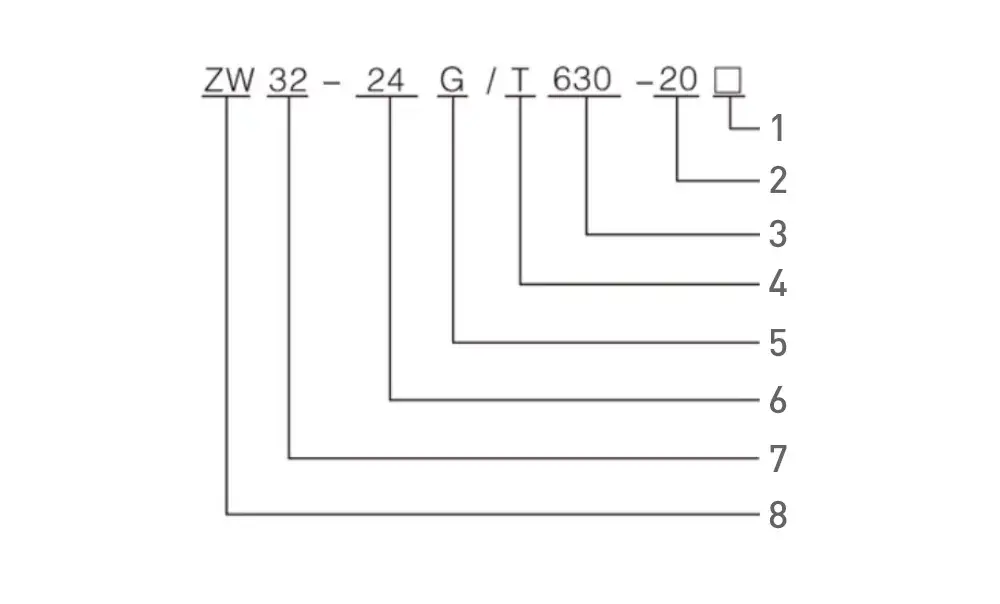

Paramètres techniques

1. Fonctionnement électrique

2. Courant assigné de coupure en court-circuit (KA)

3. Courant nominal (A)

4. Mécanisme de commande à ressort

5. Avec interrupteur d'isolement

6. Tension nominale (KV)

7. Numéro de série de conception

8. Disjoncteur à vide extérieur

Principales fonctionnalités

Technologie avancée d'extinction d'arc sous vide

L'ampoule à vide éteint rapidement les arcs électriques lors des opérations de commutation, améliorant ainsi considérablement la sécurité et réduisant l'usure des contacts. Cette technologie offre une excellente rigidité diélectrique et des performances d'interruption fiables tout au long du cycle de vie du produit.

Capacité élevée de coupure de court-circuit

Avec un courant de coupure de court-circuit nominal allant jusqu'à 25 kA, le disjoncteur peut isoler efficacement les défauts et protéger les équipements électriques précieux contre les dommages causés par des conditions de courant anormales.

Excellente adaptabilité à l'environnement extérieur

Le boîtier est fabriqué en acier inoxydable de haute qualité ou en acier revêtu de Dacromet et fini avec des revêtements résistants aux UV. Cela offre une protection supérieure contre la corrosion, les brouillards salins, l’humidité, la poussière et les conditions météorologiques difficiles.

Mécanisme de fonctionnement à ressort fiable

Le mécanisme à ressort offre des performances d'ouverture et de fermeture rapides avec un faible bruit de fonctionnement et un rebond minimal. Il garantit un fonctionnement mécanique stable et une durée de vie prolongée.

Faible consommation d'énergie

Le mécanisme de fonctionnement nécessite moins de 70 W d'alimentation externe, ce qui le rend adapté aux installations à distance et à une intégration facile avec les systèmes d'alimentation de secours.

Applications

Le disjoncteur à vide extérieur 24 kV est largement utilisé dans :

• Réseaux de distribution d'énergie
• Sous-stations électriques
• Entreprises industrielles et minières
• Projets d'électrification rurale
• Centrales solaires photovoltaïques
• Systèmes de production d'énergie éolienne
• Projets d'automatisation des réseaux intelligents
• Systèmes de transport et de distribution de services publics

Caractéristiques structurelles

1. Boîtier haute résistance
Le boîtier adopte une construction en acier inoxydable ou en tôle d'acier spécialement traitée. Le traitement anticorrosion avancé améliore considérablement la résistance au vieillissement environnemental et à l'exposition aux produits chimiques.

2. Poteau d'isolation en caoutchouc de silicone
Le poteau isolé APG est encapsulé avec du caoutchouc de silicone haute performance, offrant des caractéristiques d'isolation exceptionnelles, une capacité anti-condensation et une fiabilité à long terme.

3. Unité d'interrupteur à vide
L'ampoule à vide sert de composant de commutation principal et garantit une interruption de courant fiable avec des besoins de maintenance minimes.

4. Compatibilité du contrôle intelligent
Des contrôleurs intelligents en option peuvent être intégrés pour la surveillance à distance, la détection de défauts, la commutation à distance et la communication du système SCADA.

Avantages pour les utilisateurs utilitaires et industriels

• Isolation rapide des défauts et fiabilité améliorée du système
• Coûts de maintenance et d’exploitation réduits
• Longue durée de vie mécanique et électrique
• Sécurité de fonctionnement et performances de commutation élevées
• Technologie d'interruption du vide respectueuse de l'environnement
• Convient aux environnements extérieurs difficiles
• Installation et entretien faciles
• Compatibilité Smart Grid et SCADA

Exigences relatives à l'environnement d'installation

Pour des performances optimales, le disjoncteur monté sur poteau 24 kV doit être installé dans les conditions suivantes :

• Température ambiante entre -30°C et +40°C
• Altitude ne dépassant pas 1500 mètres
• Pas de vibrations importantes ni de chocs mécaniques
• Pas de gaz hautement corrosifs ni d'environnements explosifs
• Mise à la terre appropriée selon les normes électriques

Pourquoi choisir notre disjoncteur haute tension monté sur poteau 24 kV ?

• Fabricant professionnel d'appareillages moyenne tension
• Contrôle de qualité strict et tests en usine
• Services de personnalisation OEM et ODM
• Technologie fiable d'ampoules à vide
• Prix ​​compétitifs directs en usine
• Assistance pour une livraison mondiale rapide
• Assistance technique complète
• Service après-vente à long terme

Foire aux questions

Quelle est la fonction principale d'un disjoncteur haute tension monté sur poteau de 24 kV ?

Il est utilisé pour commuter les courants de charge, interrompre les courants de surcharge et isoler les défauts de court-circuit dans les systèmes de distribution d'énergie moyenne tension.

Le disjoncteur peut-il être commandé à distance ?

Oui. Les unités de contrôle intelligentes en option peuvent prendre en charge le fonctionnement à distance, la surveillance, le diagnostic des pannes et la communication SCADA.

Ce disjoncteur est-il adapté aux projets solaires et éoliens ?

Oui. Il est largement utilisé dans les centrales électriques à énergies renouvelables, notamment les parcs solaires photovoltaïques, les parcs éoliens et les projets de stockage d’énergie.

Quels sont les avantages des disjoncteurs à vide par rapport aux disjoncteurs SF6 ?

Les disjoncteurs à vide sont respectueux de l'environnement, nécessitent moins d'entretien, ont une durée de vie plus longue et éliminent le besoin de manipulation du gaz SF6.

Prenez-vous en charge les spécifications OEM et personnalisées ?

Oui. Nous pouvons fournir des configurations personnalisées, des mécanismes d'exploitation, des contrôleurs intelligents et des services de personnalisation en fonction des exigences du projet.
