Résumé de l'article :
A Disjoncteur intérieur débrochable 12kVest un composant essentiel de l'appareillage de commutation moyenne tension conçu pour une distribution d'énergie sûre, fiable et flexible à l'intérieur des sous-stations, des installations industrielles et des systèmes électriques commerciaux. Cet article explique son principe de fonctionnement, sa structure, ses avantages, ses scénarios d'application, ses considérations de maintenance et ses conseils de sélection. Il est destiné à aider les ingénieurs, les équipes d’approvisionnement et les exploitants d’installations à réduire les risques opérationnels et à améliorer la fiabilité du système.

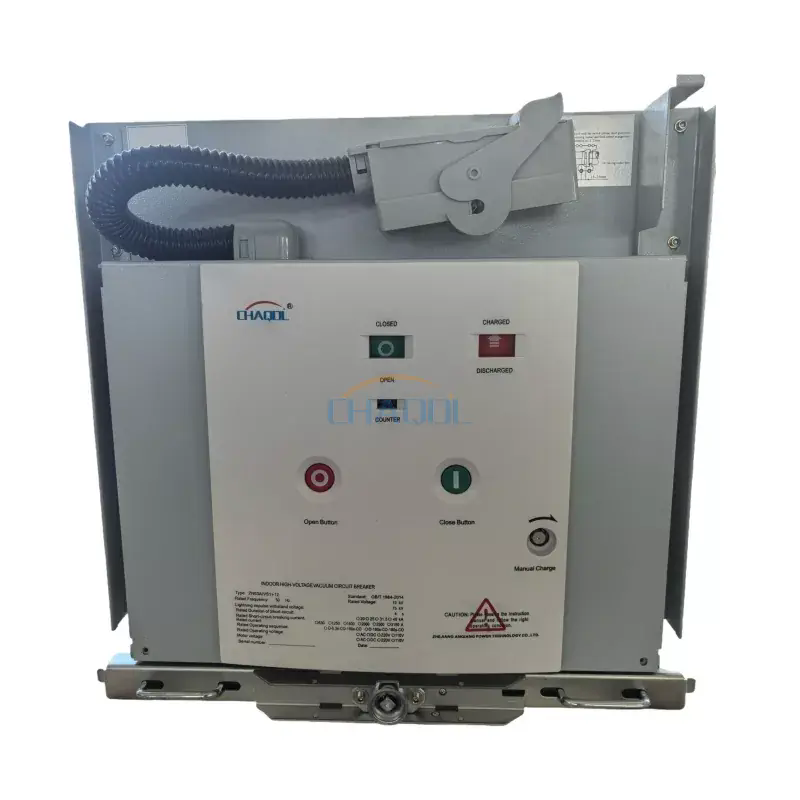

Un disjoncteur intérieur débrochable de 12 kV est un dispositif de commutation moyenne tension installé dans les systèmes d'appareillage à gaine métallique. Sa fonction principale est d'interrompre les courants de défaut et de protéger les réseaux électriques contre les surcharges, les courts-circuits et les conditions de fonctionnement anormales. La conception « retirable » permet au disjoncteur d'être extrait en toute sécurité du panneau de l'appareillage pour la maintenance ou le remplacement sans perturber l'ensemble du système.
Ce type de disjoncteur est largement utilisé dans les réseaux de distribution d'énergie modernes où la disponibilité, la sécurité et la facilité d'entretien sont des exigences essentielles.
Le principe de fonctionnement d'un disjoncteur intérieur débrochable 12 kV repose sur une séparation mécanique rapide des contacts associée à une technologie d'extinction d'arc. Dans des conditions normales, le disjoncteur permet au courant de circuler à travers des contacts fermés. Lorsqu'un défaut se produit, le relais de protection envoie un signal de déclenchement au mécanisme du disjoncteur.
Cette réponse rapide évite les dommages aux équipements, réduit les risques d’incendie et garantit la stabilité du système.
La structure typique d'un disjoncteur intérieur débrochable 12 kV comprend plusieurs composants intégrés :
| Composant | Fonction |
|---|---|
| Interrupteur à vide | Éteint l'arc et interrompt le flux de courant |
| Mécanisme de fonctionnement | Fournit une force mécanique pour l’ouverture/fermeture des contacts |
| Camion débrochable | Permet le mouvement dans et hors du panneau de l'appareillage |
| Système d'isolation | Assure l’isolation électrique et la sécurité |
| Unité de contrôle | Gère les signaux de déclenchement et de fermeture |
| Système de verrouillage | Empêche un fonctionnement incorrect pendant la maintenance |
Les systèmes électriques modernes nécessitent des équipements non seulement fiables mais également faciles à entretenir. Le disjoncteur intérieur débrochable 12 kV offre plusieurs avantages clés :
Le disjoncteur intérieur débrochable 12 kV est largement utilisé dans les systèmes de distribution moyenne tension dans plusieurs secteurs :
Son adaptabilité en fait un élément essentiel pour garantir un approvisionnement stable en électricité dans les environnements d’infrastructures critiques.
Comprendre la différence entre les conceptions fixes et débrochables est essentiel lors de la sélection des solutions d'appareillage de commutation.
| Fonctionnalité | Type fixe | Type débrochable |
|---|---|---|
| Entretien | Difficile, nécessite l'arrêt du système | Facile, peut être retiré en toute sécurité |
| Flexibilité | Limité | Haut |
| Sécurité | Modéré | Haut avec système de verrouillage |
| Coût initial | Inférieur | Plus haut |
Bien que les disjoncteurs débrochables aient un coût initial plus élevé, ils réduisent considérablement les temps d’arrêt opérationnels à long terme et les risques de maintenance.
Un entretien approprié garantit une longue durée de vie et des performances stables. Les opérateurs doivent suivre des routines d’inspection structurées :
Les conditions environnementales telles que l'humidité, la poussière et les fluctuations de température doivent également être surveillées pour éviter une dégradation des performances.
La sélection d'un disjoncteur approprié nécessite une évaluation des paramètres techniques et opérationnels :
Des normes de fabrication de haute qualité et le respect des normes internationales de sécurité électrique sont essentiels pour garantir une fiabilité à long terme.
Produits conçus et fabriqués parZhejiang Anqiang Power Technology Co., Ltd.sont conçus pour répondre aux attentes strictes en matière de performances et de sécurité dans les systèmes électriques moyenne tension.
Q1 : Quelle est la fonction principale d'un disjoncteur intérieur débrochable 12 kV ?
Il protège les systèmes électriques en interrompant les courants de défaut et en permettant une maintenance en toute sécurité grâce à une structure débrochable.
Q2 : Qu'est-ce qui rend le type débrochable plus sûr ?
Il peut être physiquement isolé du système, réduisant ainsi le risque de contact électrique accidentel lors de la maintenance.
Q3 : À quelle fréquence doit-il être entretenu ?
Des inspections de routine sont généralement recommandées chaque année, avec des contrôles plus fréquents dans des environnements difficiles.
Q4 : Peut-il être utilisé dans les systèmes d’énergie renouvelable ?
Oui, il est largement utilisé dans les sous-stations solaires et éoliennes pour un contrôle fiable de la distribution d’énergie.
Le disjoncteur intérieur débrochable 12 kV joue un rôle essentiel dans les systèmes modernes de distribution d'énergie moyenne tension. Sa combinaison de sécurité, de flexibilité et de forte capacité d'interruption des pannes en fait un choix privilégié pour les applications d'infrastructures critiques. Une sélection, une installation et une maintenance appropriées améliorent considérablement la fiabilité du système et réduisent les risques opérationnels.
Avec une ingénierie avancée et un contrôle de qualité strict,Zhejiang Anqiang Power Technology Co., Ltd.fournit des solutions conçues pour répondre aux exigences industrielles exigeantes et garantir des performances stables du système électrique.
Pour des spécifications détaillées, une consultation technique ou une assistance projet,Contactez-nousaujourd'hui pour découvrir comment nos solutions peuvent améliorer l'efficacité et la sécurité de votre système de distribution d'énergie.
