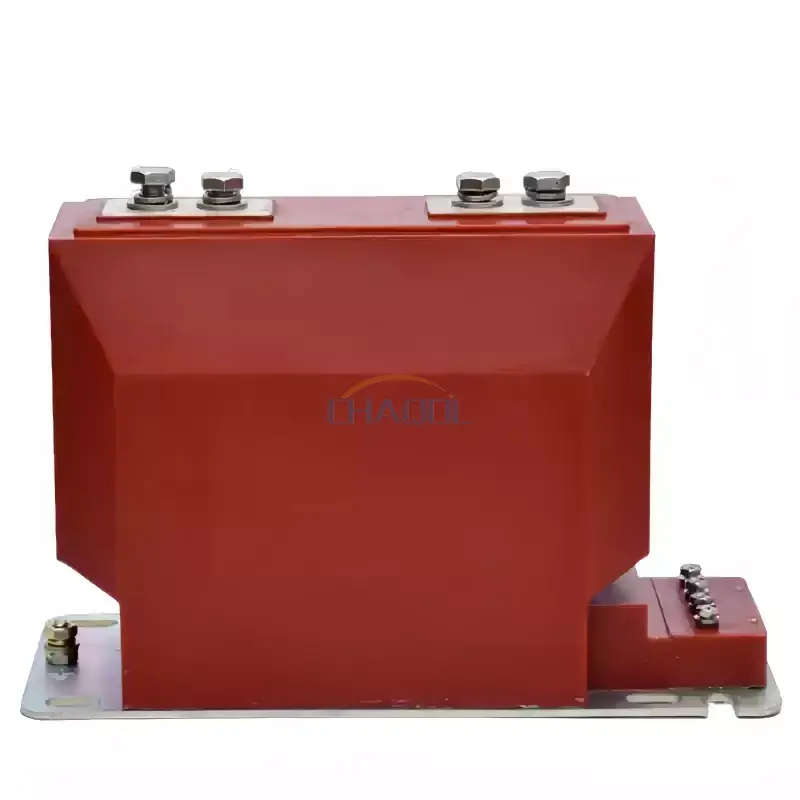

Transformateur de courant intérieur 10KV

Le transformateur de courant intérieur 10KV (modèle LZZBJ9-10) est conçu pour une mesure précise du courant et une protection dans les systèmes électriques intérieurs moyenne tension. Il est couramment installé dans les panneaux d'appareillage de commutation, les armoires de mesure et les sous-stations compactes où une sortie de signal stable et une fiabilité d'isolation sont requises en fonctionnement continu.

Dans l'automatisation de la distribution et les réseaux électriques industriels, le transformateur de courant intérieur 10 KV joue un rôle essentiel dans la conversion d'un courant primaire élevé en signaux secondaires standardisés pour les instruments de mesure et les relais de protection. Sa structure moulée en résine époxy améliore la résistance mécanique et assure des performances stables dans les environnements intérieurs humides ou poussiéreux.

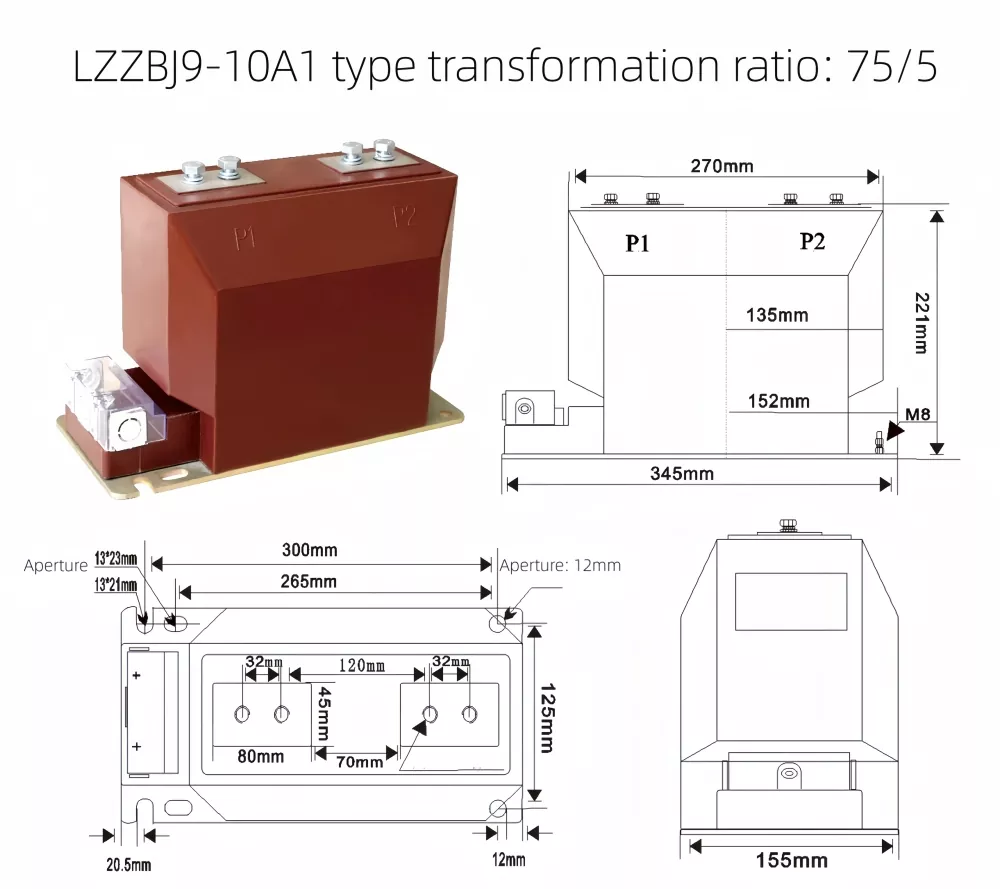

Diagramme d'affichage et de dimensions du produit

Conception technique et structure fonctionnelle

Cette série adopte un processus de moulage de résine époxy entièrement fermé, qui intègre le noyau de fer, l'enroulement secondaire et le système d'isolation dans un corps compact. La conception réduit le risque de décharge partielle et améliore la rigidité diélectrique, ce qui le rend adapté à un fonctionnement à long terme dans un appareillage sous tension.

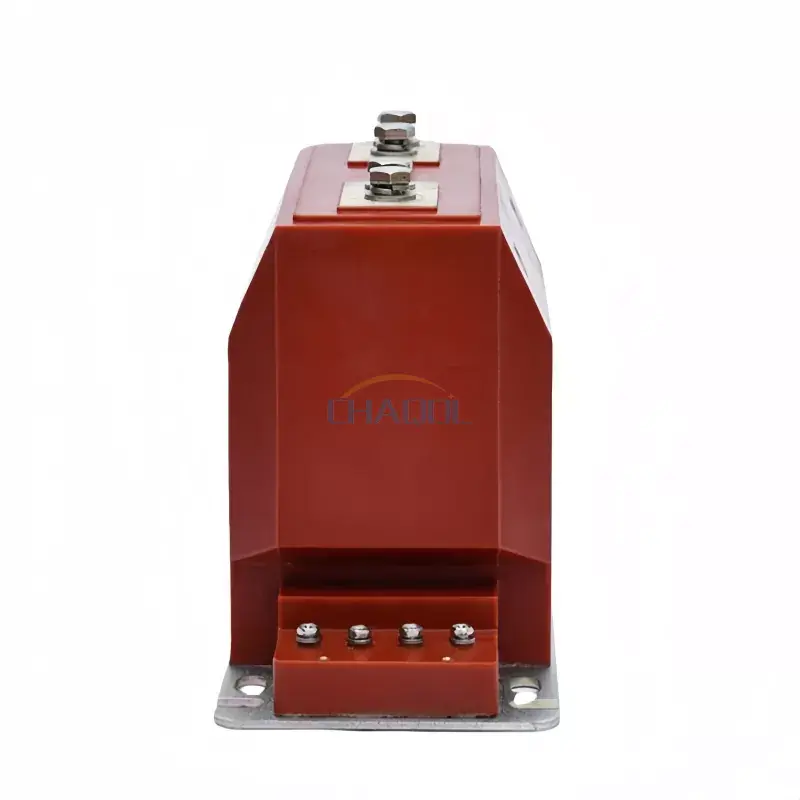

Le transformateur de courant intérieur 10KV est également équipé d'une boîte à bornes renforcée pour la protection du câblage secondaire, ainsi que d'une base de mise à la terre qui garantit une installation sûre et le respect des normes de sécurité électrique dans les environnements industriels.

Paramètres techniques

Le modèle LZZBJ9-10 prend en charge plusieurs configurations de courant primaire et classes de précision pour répondre aux différentes exigences de mesure et de protection dans les systèmes de distribution d'énergie.

Courant secondaire nominal : 5A ou 1A

Niveau d'isolation évalué : 12/42/75KV

Scénarios d'application

Ce type de transformateur de courant est largement utilisé dans les armoires de distribution d'énergie, les sous-stations intérieures, les systèmes d'automatisation industrielle et les systèmes de gestion de l'énergie. Il est particulièrement adapté aux environnements nécessitant une précision de mesure élevée et une stabilité à long terme dans des conditions de charge continue.

Le transformateur de courant intérieur 10KV est généralement intégré aux relais de protection, aux compteurs d'énergie et aux systèmes de surveillance dans les infrastructures de réseaux intelligents et les réseaux de contrôle de puissance industriels.

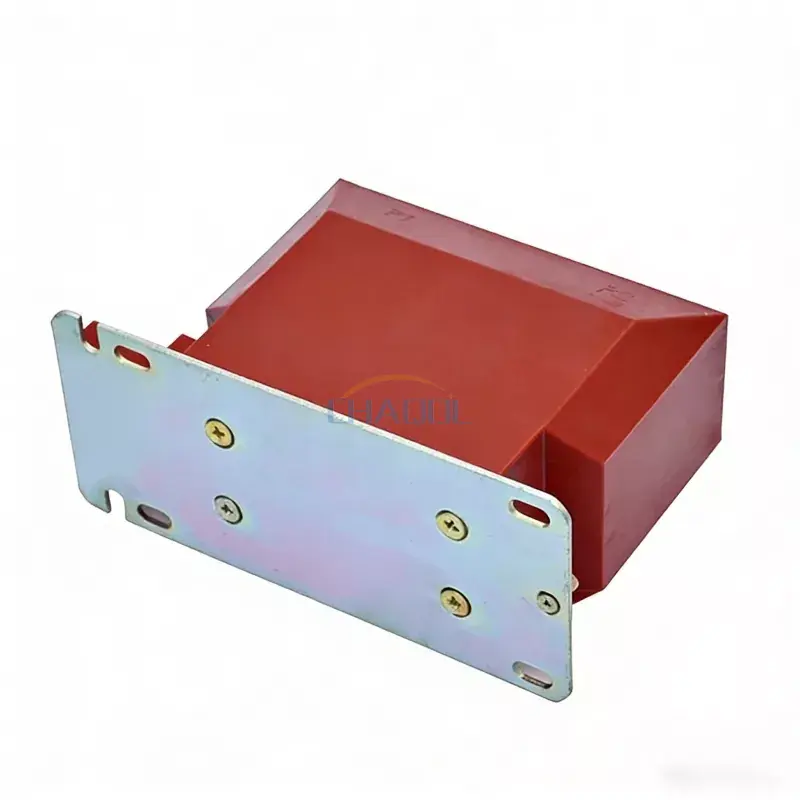

Conception d'installation et de sécurité

La base du produit est conçue avec plusieurs trous de montage et bornes de mise à la terre, garantissant une fixation stable et une sécurité électrique pendant le fonctionnement. La boîte à bornes secondaire offre une protection supplémentaire contre les contacts accidentels et les interférences externes.

Sa structure compacte permet une installation facile dans des systèmes d'appareillage à espace limité, réduisant ainsi la complexité du câblage et améliorant l'efficacité de la maintenance.

FAQ

Q1 : Quelle est la fonction principale de ce transformateur de courant ?
R : Il convertit un courant primaire élevé en un faible courant secondaire standardisé pour la mesure et la protection dans les systèmes intérieurs moyenne tension.

Q2 : Où le transformateur de courant intérieur 10KV est-il généralement installé ?
R : Il est principalement utilisé dans les appareillages de commutation intérieurs, les armoires de distribution et les sous-stations compactes des systèmes électriques industriels et utilitaires.

Q3 : Quels sont ses principaux avantages par rapport aux TC conventionnels ?
R : Il offre une isolation en résine époxy, une conception compacte, une haute précision et une forte résistance à l’humidité et à la poussière, ce qui le rend adapté à un fonctionnement à long terme.

Q4 : Peut-il prendre en charge différentes plages de courant ?
R : Oui, plusieurs valeurs nominales de courant primaire sont disponibles pour répondre aux différentes exigences de charge et de système.

Q5 : Est-il adapté aux applications de réseaux intelligents ?
R : Oui, il est largement utilisé dans les systèmes de comptage intelligents et les réseaux de distribution automatisés en raison de sa sortie de signal stable.

Q6 : nécessite-t-il un entretien fréquent ?
R : Aucun entretien fréquent n’est requis. Une inspection périodique des bornes et de l’état de l’isolation est généralement suffisante.
