Interrupteur de déconnexion haute tension extérieur

LeInterrupteur de déconnexion haute tension extérieurest conçu pour une isolation fiable des circuits dans les systèmes d'alimentation CA extérieurs allant de 40,5 kV à 220 kV. Il est largement utilisé dans les sous-stations, les lignes de transmission et les stations de commutation du réseau où une isolation visible et une sécurité mécanique sont requises dans des conditions de haute tension.

Cette série GW4 est conçue avec une structure robuste à ciel ouvert, garantissant un fonctionnement stable dans des conditions météorologiques difficiles telles que de fortes pluies, de la glace, des charges de vent et des environnements pollués. Il prend en charge les modes de fonctionnement manuel et motorisé, offrant ainsi une flexibilité pour différents niveaux d'automatisation du réseau.

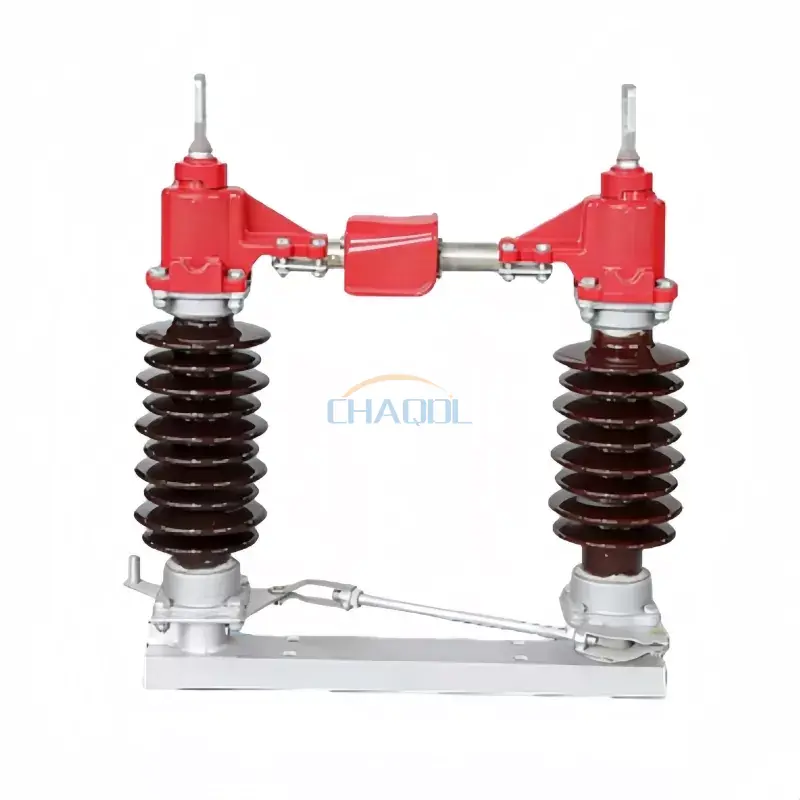

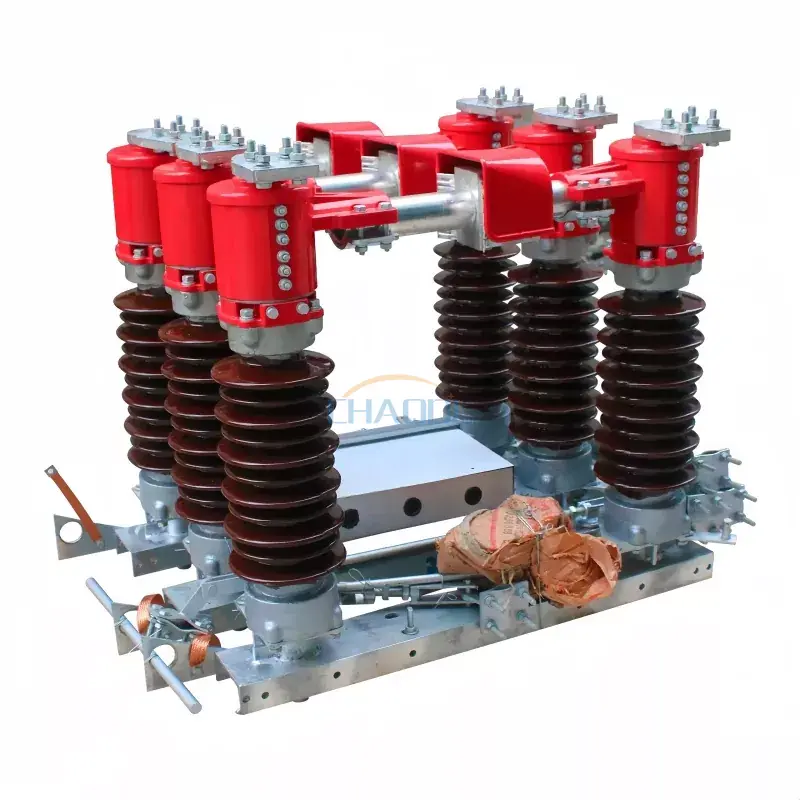

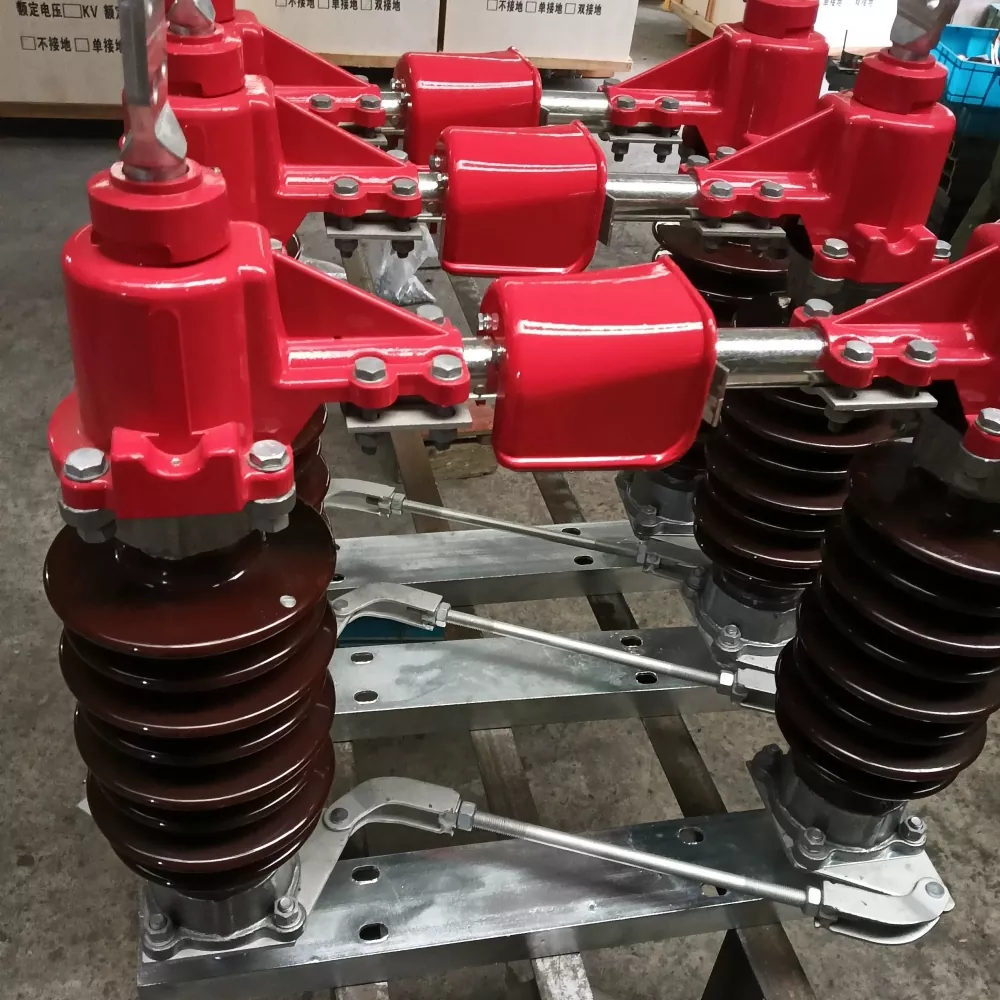

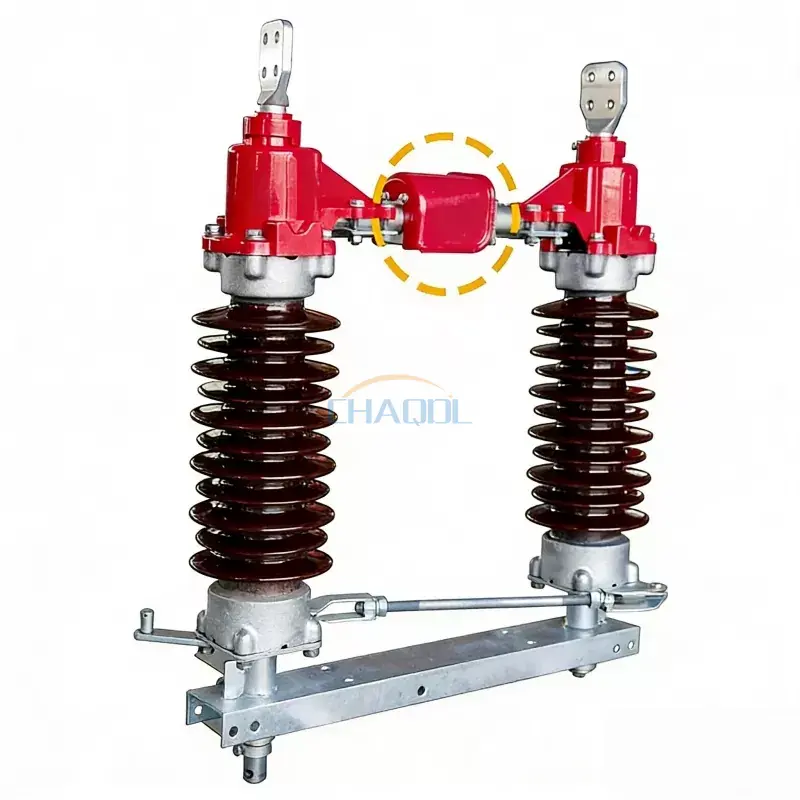

Photos de produits

Caractéristiques de conception structurelle et d'ingénierie

Le commutateur adopte une structure à lame rotative horizontale avec des poteaux isolants en porcelaine, des tubes conducteurs et un cadre de base en acier galvanisé à haute résistance. Le système de liaison mécanique assure un fonctionnement triphasé synchronisé, réduisant ainsi les risques de désalignement lors de la commutation.

Comparé aux isolateurs traditionnels, ceInterrupteur de déconnexion haute tension extérieuraméliore l'uniformité de la pression de contact et réduit l'oxydation au niveau des joints conducteurs, prolongeant ainsi considérablement la durée de vie dans les applications extérieures à long terme.

Paramètres techniques

Diagramme des dimensions du produit

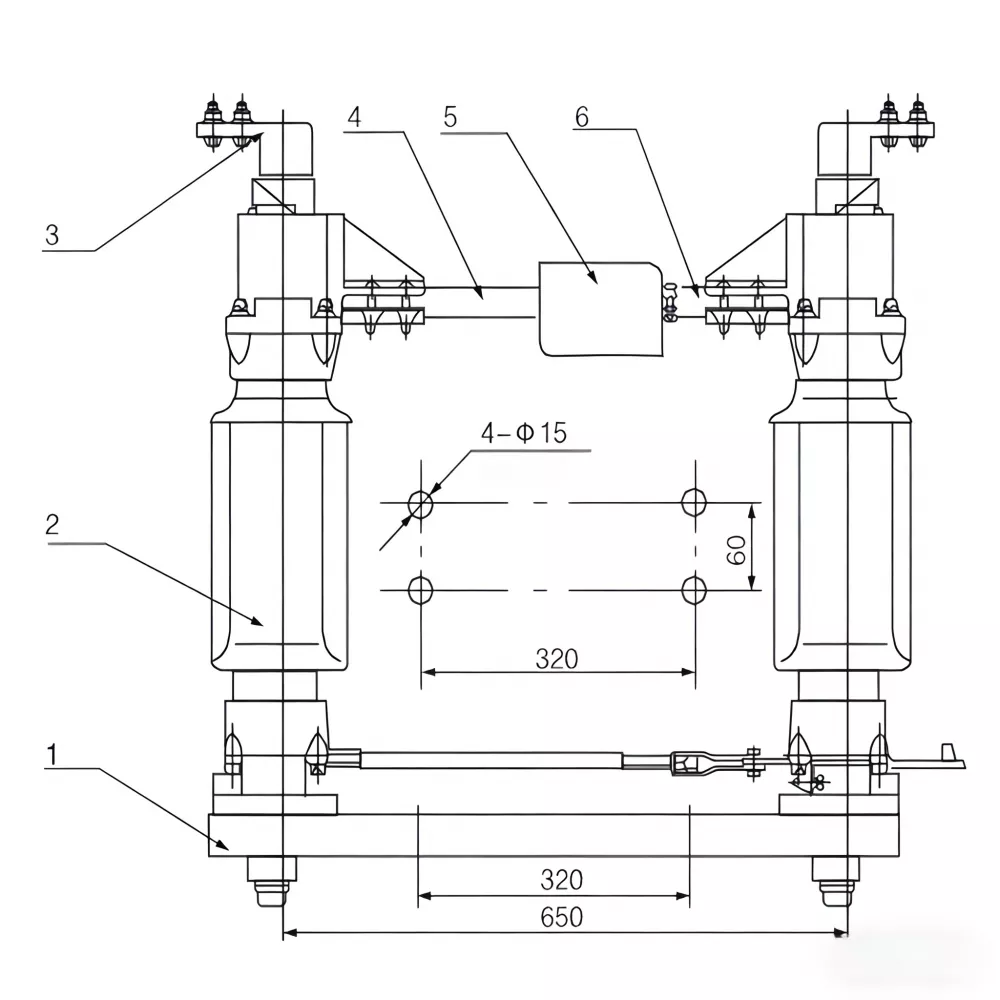

Présentation structurelle de la série GW4

1. Fond

2. Support isolant

3. Borne de fil

4. Tube conducteur stationnaire

5. Couvercle d'eau carré

6. Tube conducteur mobile

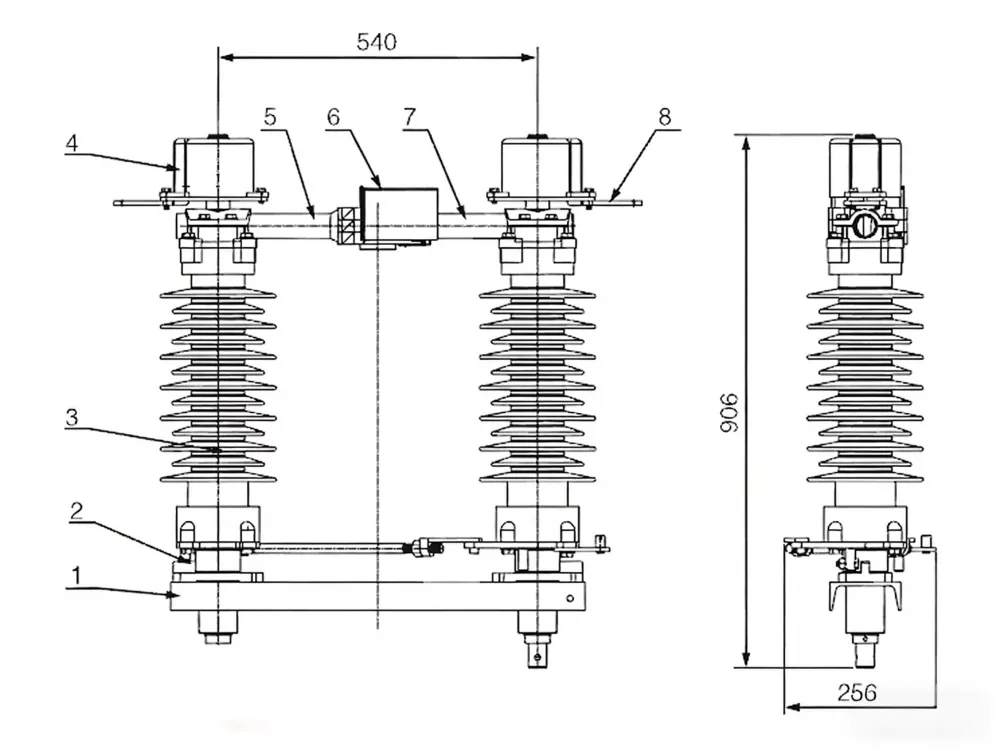

Configuration unipolaire

1. Support en acier pour canal

2. Base de soutien

3. Poteau isolant

4. Borne de sortie droite

5. Tige conductrice à extrémité cylindrique

6. Housse de pluie

7. Contacter la tige conductrice

8. Borne de sortie gauche

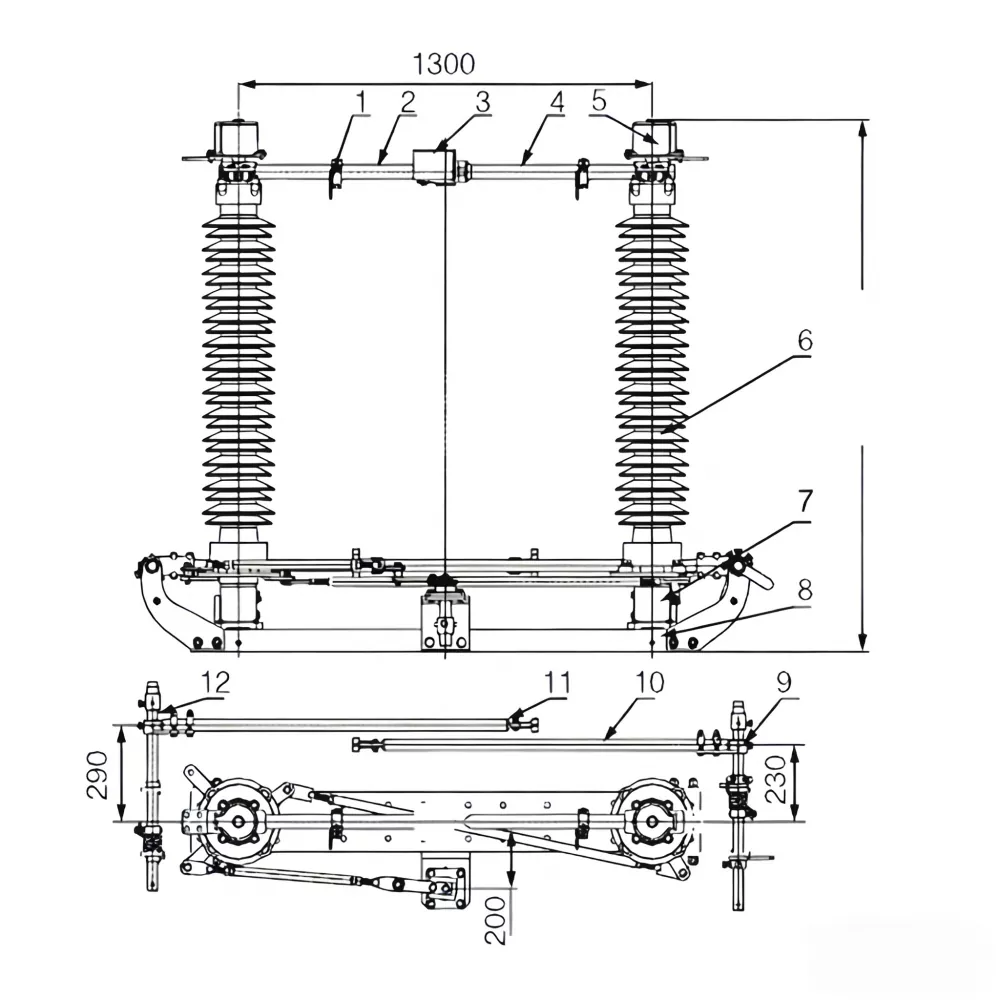

Structure haute tension 126 kV

1. Contact fixe de l'interrupteur de mise à la terre

2. Tige de guidage de contact

3. Housse de pluie en acier inoxydable

4. Tige conductrice cylindrique

5. Bornier de connexion flexible

6. Support isolant

7. Boîtier de roulement

8. Montage du châssis de base

9. Ensemble interrupteur de mise à la terre droit

10. Tuyau en acier pour interrupteur de mise à la terre

11. Contact mobile de l'interrupteur de mise à la terre

12. Ensemble interrupteur de mise à la terre gauche

Avantages techniques par rapport aux produits conventionnels

Scénarios d'application

Le sectionneur haute tension extérieur est largement utilisé dans :

• Sous-stations de transmission haute tension
• Réseaux de distribution d'énergie et postes de commutation de réseau
• Systèmes d'alimentation électrique industriels
• Sous-stations d'énergie renouvelable (parcs éoliens et solaires)
• Systèmes électriques ferroviaires et d’infrastructure

Notes d'installation et de fonctionnement

Un alignement correct de l’arbre rotatif et de la structure de support de l’isolateur est essentiel pour garantir un fonctionnement mécanique fluide. Le châssis de base doit être solidement mis à la terre et le mécanisme de fonctionnement doit être testé avant la mise sous tension pour garantir des performances de commutation sûres dans des conditions sans charge.

FAQ

Q1 : Quelle est la fonction principale de cet interrupteur de déconnexion haute tension extérieur ?
Il fournit une isolation visible des circuits haute tension pour garantir une maintenance et un fonctionnement sûrs du système.

Q2 : Cet interrupteur peut-il fonctionner dans des conditions météorologiques extérieures difficiles ?
Oui, il est conçu pour les environnements extérieurs extrêmes, notamment la pollution, la pluie, la glace et le vent.

Q3 : Qu'est-ce qui différencie la série GW4 des isolateurs standard ?
Il offre une synchronisation mécanique améliorée, une résistance à la corrosion plus forte et une durée de vie opérationnelle plus longue par rapport aux modèles conventionnels.

Q4 : Le fonctionnement motorisé est-il disponible ?
Oui, les mécanismes manuels et motorisés peuvent être configurés en fonction des exigences du projet.

Q5 : Quelles industries utilisent couramment cet équipement ?
Il est largement utilisé dans le transport d’électricité, les sous-stations, les systèmes d’énergie renouvelable et les réseaux électriques industriels lourds.
