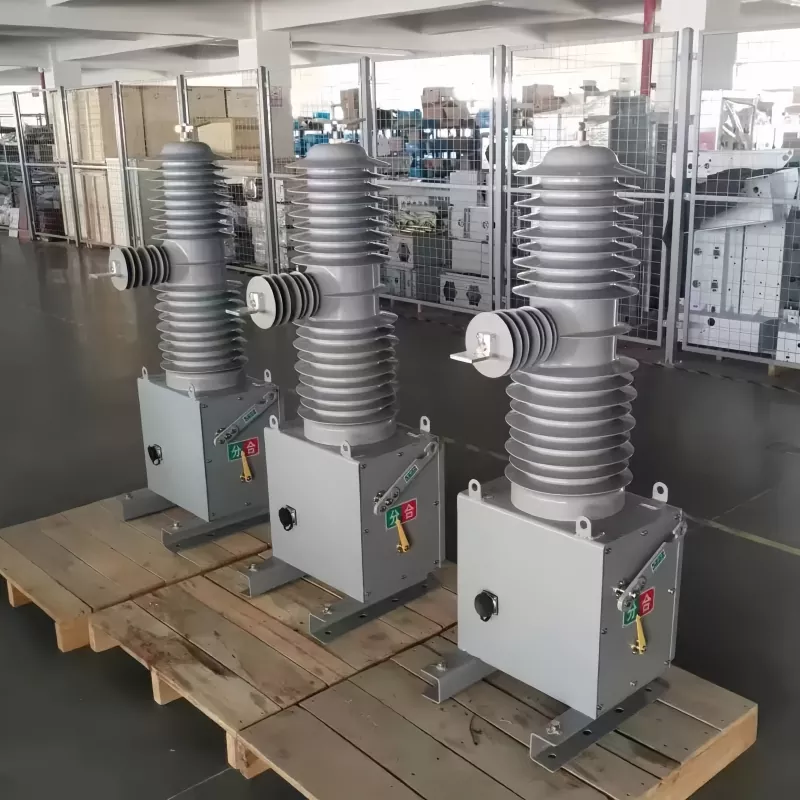

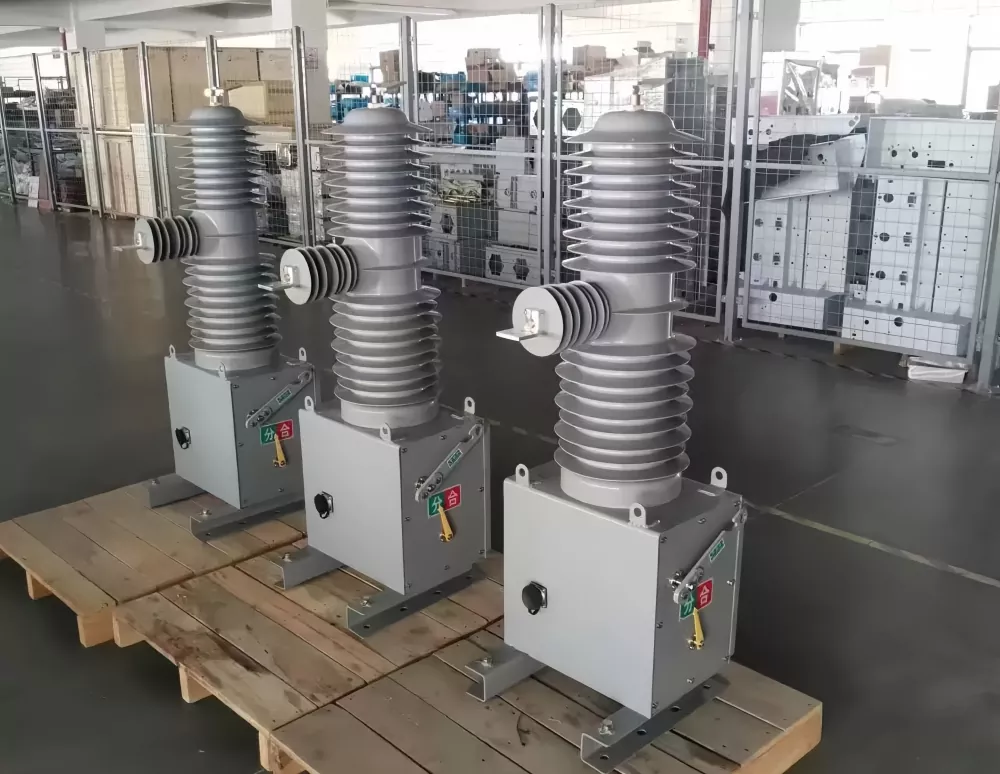

LeDisjoncteur extérieur unipolaire 33kVest conçu pour une commutation et une protection fiables dans les systèmes de distribution aérienne moyenne tension. Il est largement utilisé pour interrompre le courant de charge, le courant de défaut et les conditions de court-circuit dans les réseaux électriques modernes. Avec une structure extérieure robuste et des performances d'extinction d'arc optimisées, cet équipement garantit un fonctionnement stable même dans des conditions environnementales difficiles.
Construit avec un mécanisme de commande à aimant permanent et des composants d'isolation à haute résistance, leDisjoncteur extérieur unipolaire 33kVoffre une réponse rapide, une longue durée de vie et des exigences de maintenance minimales, ce qui le rend adapté aux réseaux électriques, aux sous-stations et aux systèmes de distribution d'énergie industriels.
|
Projet |
Valeur numérique |
|
Tension nominale |
35 kV |
|
Courant nominal |
630/1250A |
|
Fréquence nominale |
50/60Hz |
|
Tension de tenue à la fréquence de puissance en 1 minute |
80/95kV |
|
Tension de tenue aux impulsions de foudre (crête) |
185 kilovolts |
|
Courant de coupure de court-circuit nominal |
20/25/31,5 kA |
|
Courant nominal de création de court-circuit (crête) |
80 kA |
|
Courant de tenue de crête nominal |
80 kA |
|
Courant de tenue de courte durée 4S |
31,5 kA |
|
Cycle de fonctionnement nominal |
Ouvert–0,3 s–Fermer/Ouvrir–180 s–Fermer/Ouvrir–180 s–Fermer/Ouvrir–60 s–Restaurer |
|
Opérations nominales de coupure de court-circuit |
30 fois |
|
Durée de vie mécanique |
20 000 fois |
|
Tension de commande du mécanisme à aimant permanent |
DC220V |
|
Test de tension de tenue à la fréquence industrielle d'une minute sur le circuit secondaire |
2kV |
|
Nom du paramètre |
Données |
|
Espace de contact |
18 ± 1 mm |
|
Contacter Surcourse |
4 ± 0,5 mm |
|
Vitesse d'ouverture |
1,4-1,8 m/s |
|
Vitesse de fermeture |
0,8-1,2 m/s |
|
Temps de rebond de fermeture du contact |
<=5 ms |
|
Distance centrale phase à phase |
560 ± 2 mm |
|
Asynchronie de commutation triphasée |
<=3 ms |
|
Résistance de boucle conductrice phase à phase |
µΩ |
|
Heure de fermeture |
25-45 ms |
|
Heure d'ouverture |
20-45 ms |
|
Poids |
100kg |

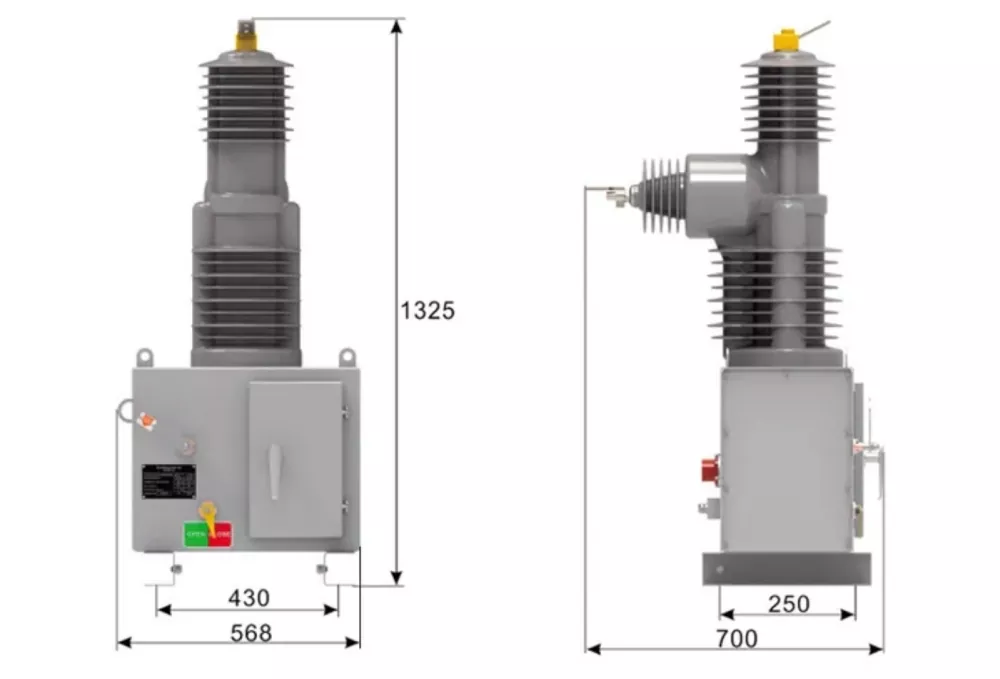

Une installation correcte duDisjoncteur extérieur unipolaire 33kVest essentiel pour garantir une fiabilité à long terme et un fonctionnement sûr. L'unité doit être installée sur une structure de poteau stable ou un cadre en acier avec une connexion à la terre correcte.
Après l'installation, un test de commutation à vide doit être effectué pour garantir le bon fonctionnement et la synchronisation correcte du mécanisme.
1. Température de l'air ambiant : -30°C à +60°C ;
2. Altitude : Ne dépassant pas 2 000 mètres ;
3. Vitesse du vent : Ne dépassant pas 34 m/s ;
4. Les vibrations ou l'activité sismique provenant de l'extérieur de l'appareillage de commutation et de l'équipement de contrôle sont négligeables ;
5. Degré de pollution : niveau IV ;
6. Température de stockage : -40°C à +85°C.
Q1 : Quelle est la fonction principale d'un disjoncteur extérieur unipolaire de 33 kV ?
R : Il est utilisé pour interrompre et isoler les courants de défaut dans les systèmes de distribution aérienne moyenne tension, garantissant ainsi un fonctionnement sûr du réseau et la protection des équipements en aval.
Q2 : Ce disjoncteur peut-il fonctionner dans des environnements extérieurs difficiles ?
R : Oui, il est conçu pour résister à une pollution élevée, à des vents forts et à de grandes variations de température, ce qui le rend adapté à une utilisation extérieure à long terme.
Q3 : Le disjoncteur extérieur unipolaire 33 kV nécessite-t-il un entretien régulier ?
R : La conception ne nécessite aucun entretien dans des conditions de fonctionnement normales, grâce à son mécanisme scellé et à ses composants durables.
Q4 : Quel type de méthode d’installation est recommandé ?
R : Une installation sur poteau avec une mise à la terre sécurisée est recommandée pour une sécurité et des performances optimales.
Q5 : Quel niveau de protection prend-il en charge ?
R : Il est conçu pour une isolation élevée et une résistance à la pollution, adapté aux environnements de pollution de niveau IV.
