Transformateur de courant homopolaire

Le transformateur de courant homopolaire est conçu pour la détection des défauts à la terre et la coordination de la protection dans les systèmes électriques moyenne tension. Il est généralement appliqué dans les réseaux de distribution 10 kV pour surveiller le courant résiduel généré dans des conditions de déséquilibre ou de défaut, aidant ainsi les relais de protection à isoler rapidement les circuits défectueux et à améliorer la sécurité et la fiabilité du système.

Ce modèle (LXK-Φ80-200) utilise la technologie de moulage sous vide de résine époxy avec une structure à noyau divisé, permettant une installation sans débrancher les câbles primaires. Le noyau est fabriqué à partir d'acier au silicium laminé à froid de haute qualité, tandis que l'enroulement utilise des conducteurs en cuivre sans oxygène pour garantir des performances magnétiques stables et de faibles pertes lors d'un fonctionnement à long terme.

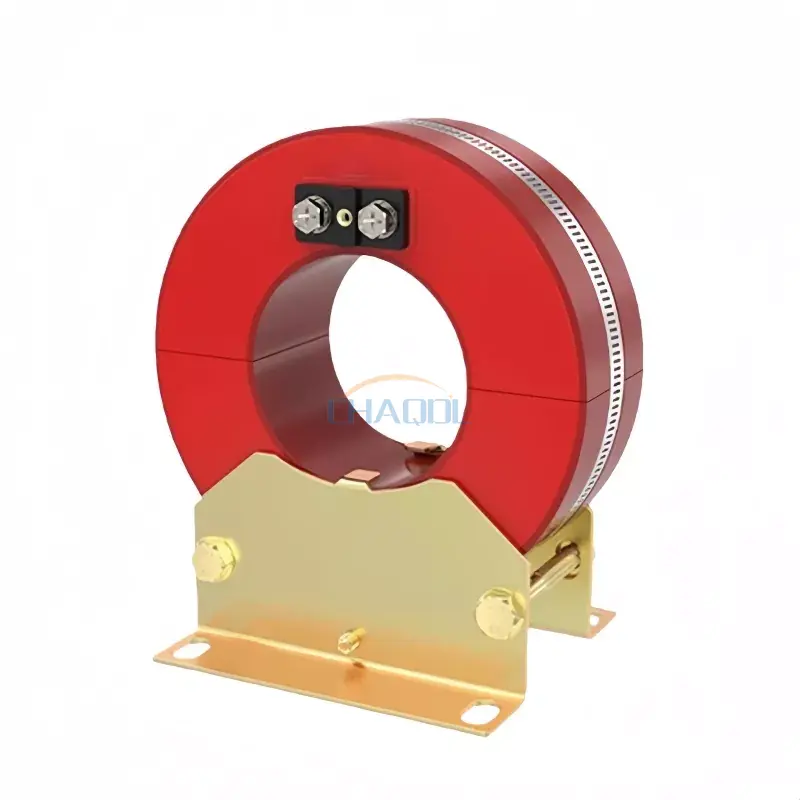

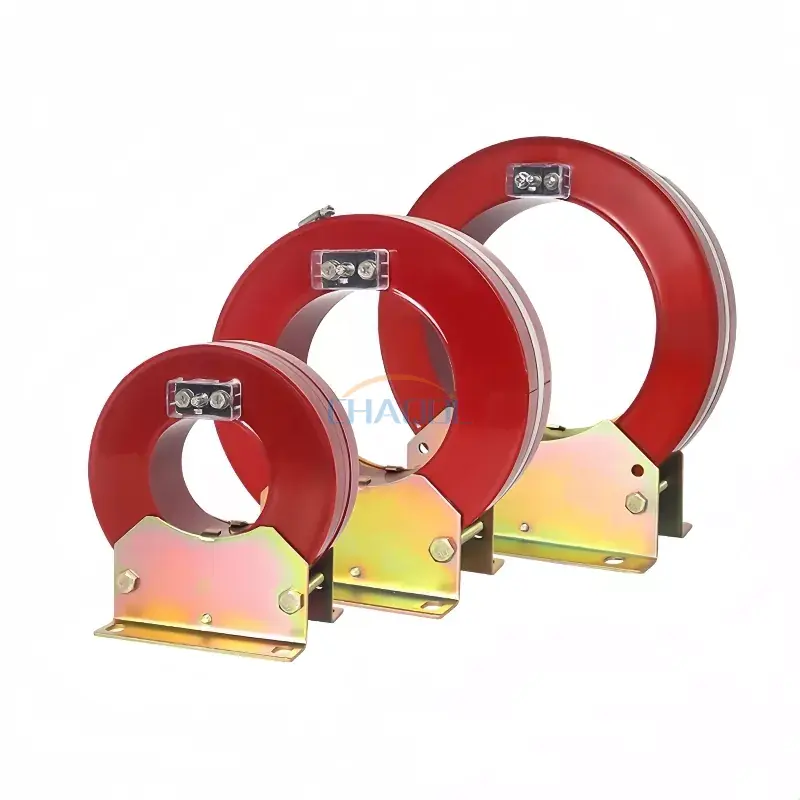

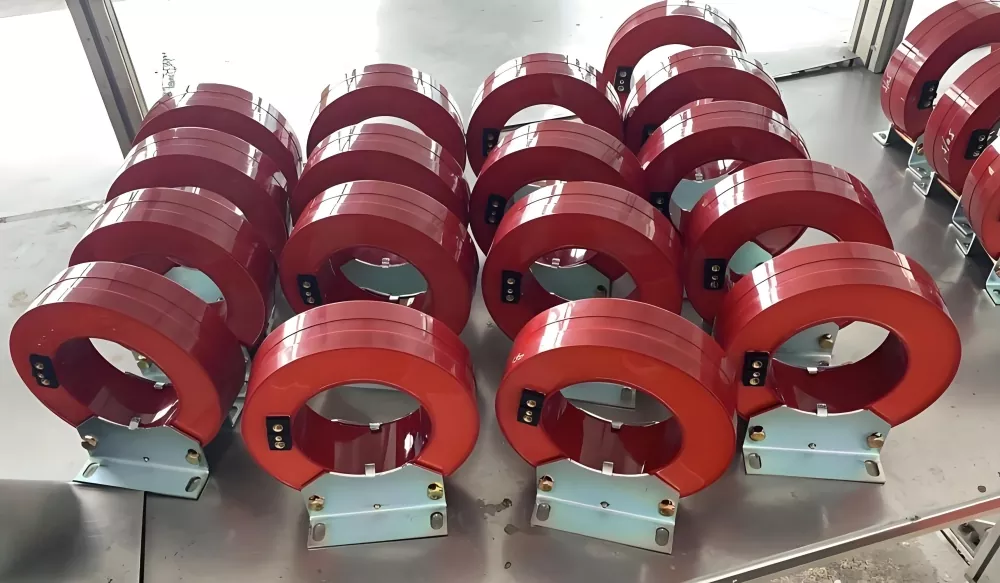

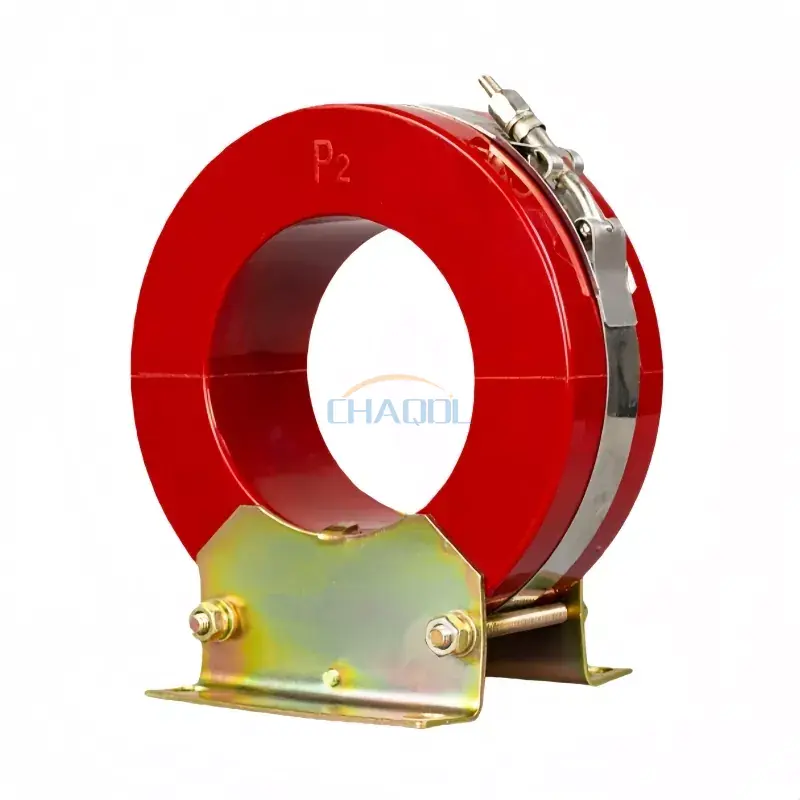

Photos réelles du produit

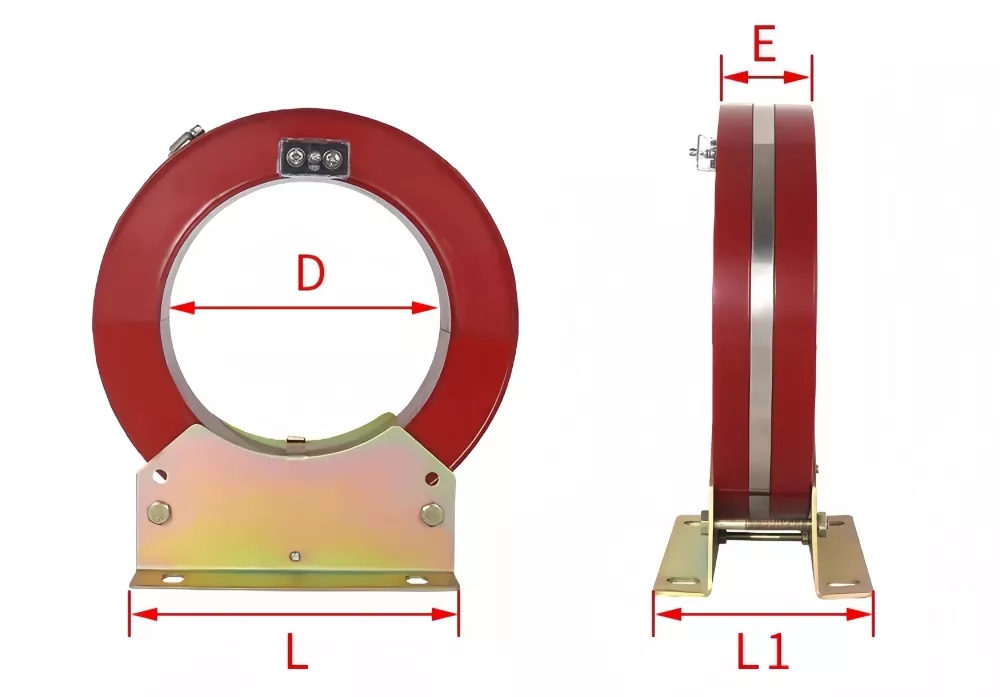

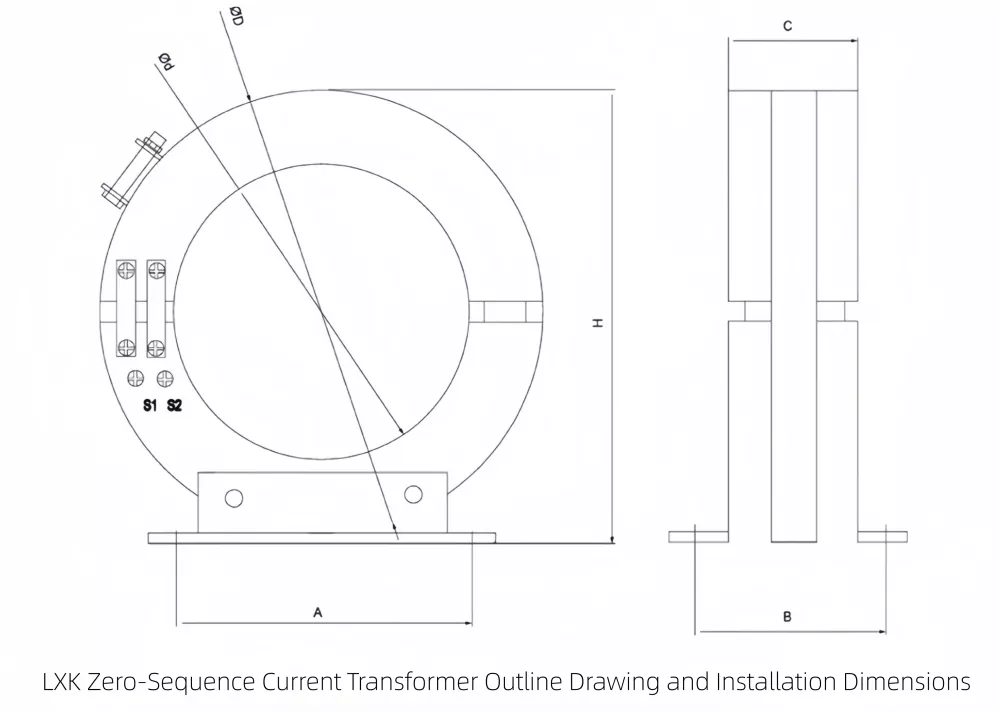

Diagramme d'apparence et de dimensions du produit

L'un des principaux avantages de ce transformateur de courant homopolaire est sa structure à noyau divisé, qui permet une installation sans débrancher les câbles primaires. La conception du noyau en deux sections, combinée à une fixation par serrage, améliore considérablement l'efficacité de l'installation sur site dans les projets de rénovation et de maintenance.

Paramètres techniques du relais

Niveau d'isolation nominal : 0,5/3KV

Caractéristiques du produit

La structure en résine époxy à noyau divisé permet une installation rapide sans retirer les câbles primaires, réduisant ainsi les temps d'arrêt dans les projets de maintenance et de rénovation. La conception améliore également la stabilité mécanique et la fiabilité de l'isolation à long terme dans les environnements électriques difficiles.

L'appareil offre des performances de mesure stables dans des conditions de courant résiduel faibles et élevés, ce qui le rend adapté aux systèmes de protection des réseaux de distribution industriels, des sous-stations et des ensembles d'appareillages compacts.

Conditions normales de fonctionnement

1. Installation : Utilisation en intérieur

2. Plage de température : -5 ℃ à 40 ℃, moyenne quotidienne ≤ 30 ℃

3. Environnement : Zones non corrosives et peu polluées

FAQ

Q1 : Quelle est la fonction principale d’un transformateur de courant homopolaire ?
R : Il détecte le déséquilibre de courant provoqué par des défauts à la terre dans les systèmes triphasés et fournit des signaux aux systèmes de protection de relais pour isoler les circuits défectueux.

Q2 : Peut-il être installé sans arrêter le système ?
R : Oui, la conception à noyau divisé permet une installation autour des câbles existants sans déconnexion.

Q3 : Le courant nominal est-il fixe ou personnalisable ?
R : Le courant nominal primaire peut être personnalisé en fonction des exigences du système.

Q4 : Avec quel type de systèmes de protection est-il compatible ?
R : Il est compatible avec les relais de défaut à la terre, les panneaux de protection et les systèmes de surveillance des appareillages de commutation.

Q5 : Quels matériaux sont utilisés dans le noyau et l’enroulement ?
R : Il utilise des noyaux en acier au silicium laminés à froid et des enroulements en cuivre sans oxygène pour une faible perte et un rendement élevé.

Q6 : Où est-il généralement installé ?
R : Il est couramment installé dans les unités principales en anneau, les armoires de distribution, les transformateurs et les panneaux de protection des disjoncteurs.
