Anqiang Power fabrique un fiableInterrupteur de déconnexion haute tension intérieurconçu pour une isolation sûre et une séparation des circuits dans les systèmes de distribution 12 kV. La série GN19 est largement utilisée dans les salles de commutation intérieures, les sous-stations et les armoires de commande de puissance industrielles où une déconnexion visible et une sécurité de fonctionnement sont requises. Sa structure tripolaire assure un fonctionnement synchronisé et des performances mécaniques stables dans des conditions de commutation répétées.
L'appareil est construit avec un cadre de base rigide, un mécanisme à arbre rotatif, des isolateurs en porcelaine et des lames d'interrupteur en cuivre à haute conductivité. Chaque composant est conçu pour maintenir une pression de contact stable et minimiser la résistance électrique pendant le fonctionnement, garantissant ainsi une longue durée de vie et des performances de commutation fiables dans les réseaux moyenne tension.

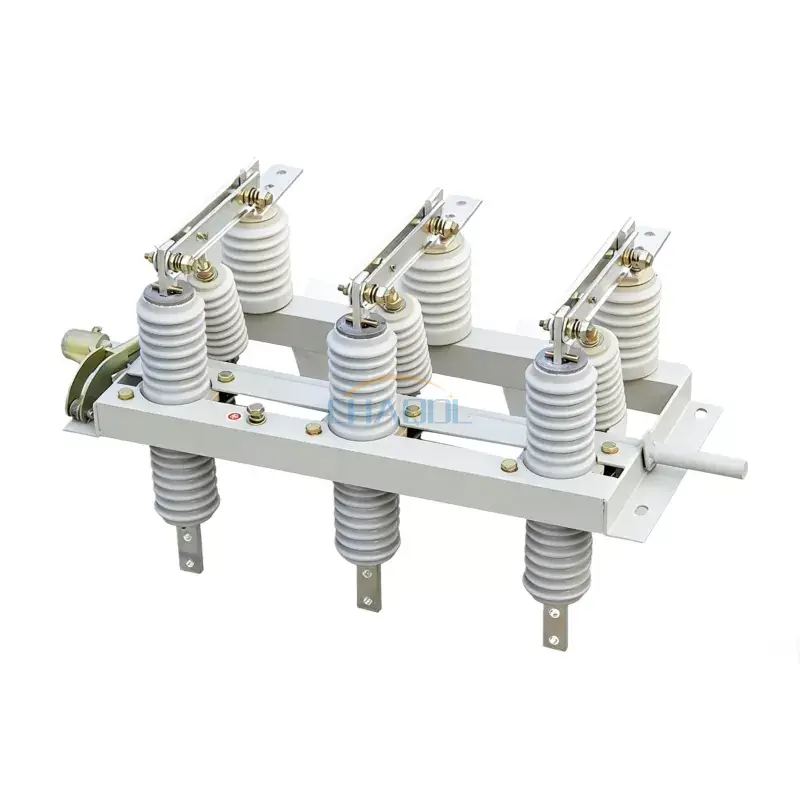

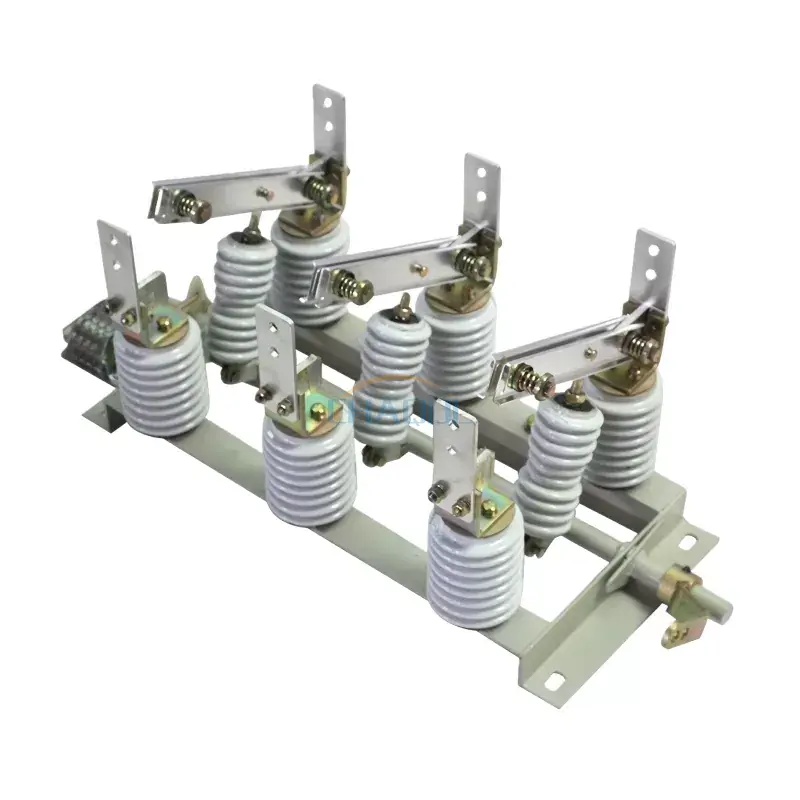

L'interrupteur adopte une structure mécanique intégrée à trois pôles composée d'un cadre de base, d'un système d'arbre rotatif, de bielles, d'isolateurs de poteaux en porcelaine et de lames d'interrupteur en alliage de cuivre. L'arbre de commande peut être connecté de manière flexible à des mécanismes de commande manuels ou motorisés, permettant une installation adaptable dans différentes configurations d'appareillage de commutation.
Des variantes spéciales telles que GN19-12W, GN19-12G, GN19-12X et GN19-12ST sont conçues pour différents environnements, notamment les zones polluées, les régions à haute altitude, les exigences d'indication de tension et les applications de commutation à double direction.
Spécifications de performances électriques des modèles de la série GN19 :
| Modèle et spécifications | Tension nominale | Courant nominal | Courant de tenue de courte durée nominal | Courant de tenue de crête nominal |
| GN19-12/400-12,5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12/630-20 | 12kV | 630A | 20 kA | 50 kA |
| GN19-12/1000-31.5 | 12kV | 1000A | 31,5 kA | 80 kA |
| GN19-12/1250-31.5 | 12kV | 1250A | 31,5 kA | 80 kA |
| GN19-12C/400-12.5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12C/630-20 | 12kV | 630A | 20 kA | 50 kA |
| GN19-12C/1000-31.5 | 12kV | 1000A | 31,5 kA | 80 kA |
| GN19-12C/1250-31.5 | 12kV | 1250A | 31,5 kA | 80 kA |
|

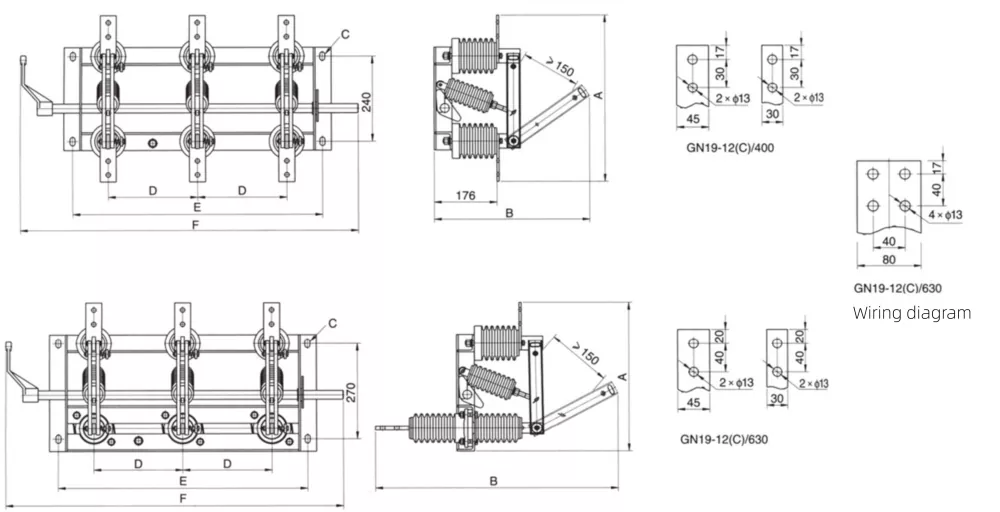

Modèle et spécifications |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
Dans les projets de distribution d'énergie réels, leInterrupteur de déconnexion haute tension intérieurprésente des avantages évidents par rapport aux sectionneurs conventionnels couramment utilisés sur le marché.
| Article de comparaison | Notre série GN19 | Produits concurrents typiques |
| Structure des contacts | Conception optimisée de pression à double contact avec une résistance inférieure | Structure à contact unique, perte de contact plus élevée dans le temps |
| Durabilité mécanique | Endurance mécanique à cycle élevé adaptée à un fonctionnement fréquent | Durée de vie limitée dans des conditions de commutation fréquentes |
| Fiabilité de l'isolation | Isolateur en porcelaine haute résistance avec ligne de fuite renforcée | Conception standard en porcelaine avec une résistance moindre à la pollution |
| Adaptabilité environnementale | Prend en charge les variantes de pollution, de haute altitude et d'indicateur | Options de personnalisation limitées |
| Exigence d'entretien | Faible entretien avec des performances stables à long terme | Nécessite une inspection et un ajustement fréquents |
Ce sectionneur haute tension intérieur est largement utilisé dans :
Une installation correcte garantit des performances optimales du sectionneur haute tension intérieur. L'appareil doit être installé sur un châssis de base stable avec un alignement correct de l'arbre rotatif. Le mécanisme de commande doit être vérifié pour assurer une liaison mécanique fluide avant de mettre le système sous tension.
Q1 : Quelle est la fonction principale de ce commutateur ?
Il est utilisé pour isoler en toute sécurité les circuits électriques et fournir un point de déconnexion visible dans les systèmes moyenne tension.
Q2 : Peut-il être utilisé à l’extérieur ?
Ce modèle est principalement conçu pour une utilisation en intérieur. Les applications extérieures nécessitent des boîtiers spécialement classés ou des versions de commutateurs extérieurs.
Q3 : Qu'est-ce qui différencie votre produit des options standard du marché ?
Par rapport aux conceptions classiques, ce sectionneur haute tension d'intérieur offre une durée de vie mécanique améliorée, une meilleure conception d'isolation et une plus grande flexibilité de configuration.
Q4 : La personnalisation est-elle disponible ?
Oui, différentes valeurs nominales de courant, versions d'altitude et configurations d'indicateurs peuvent être personnalisées en fonction des exigences du projet.
Q5 : À quelle fréquence nécessite-t-il un entretien ?
Dans des conditions normales, une inspection périodique est suffisante en raison de sa structure mécanique stable et de ses matériaux résistants à la corrosion.
