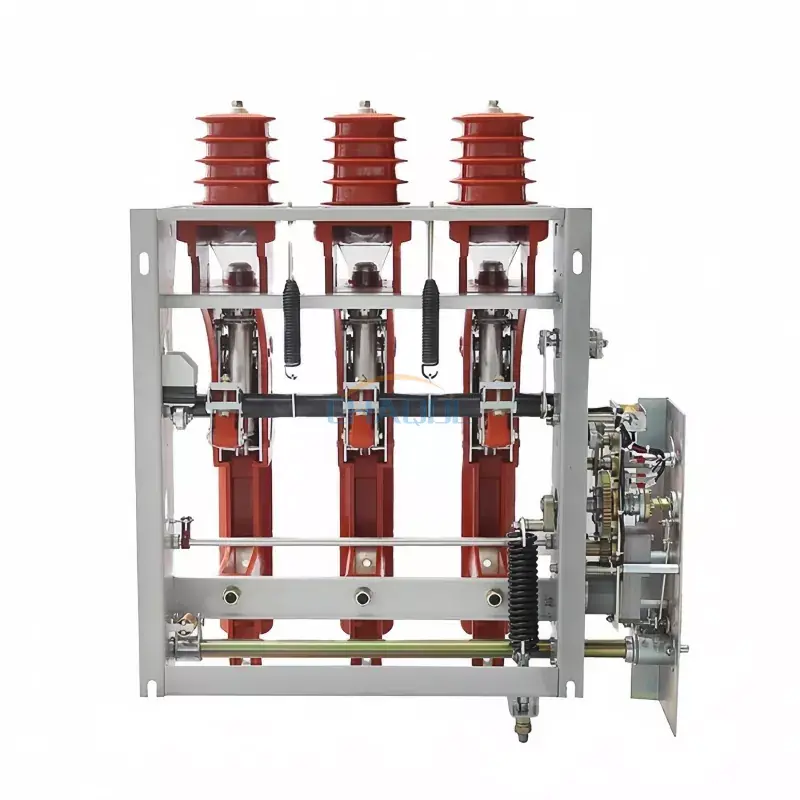

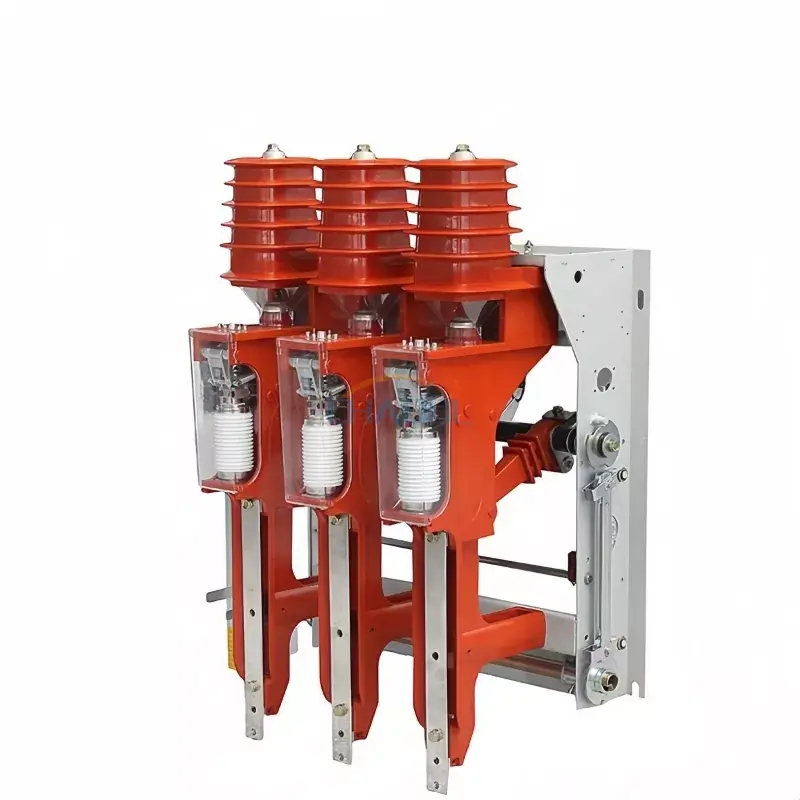

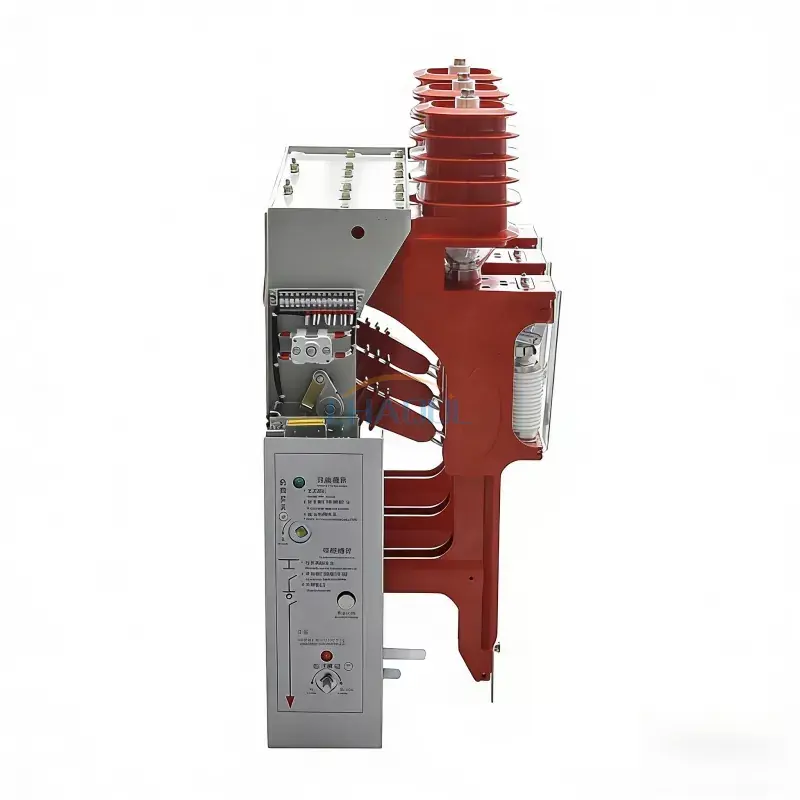

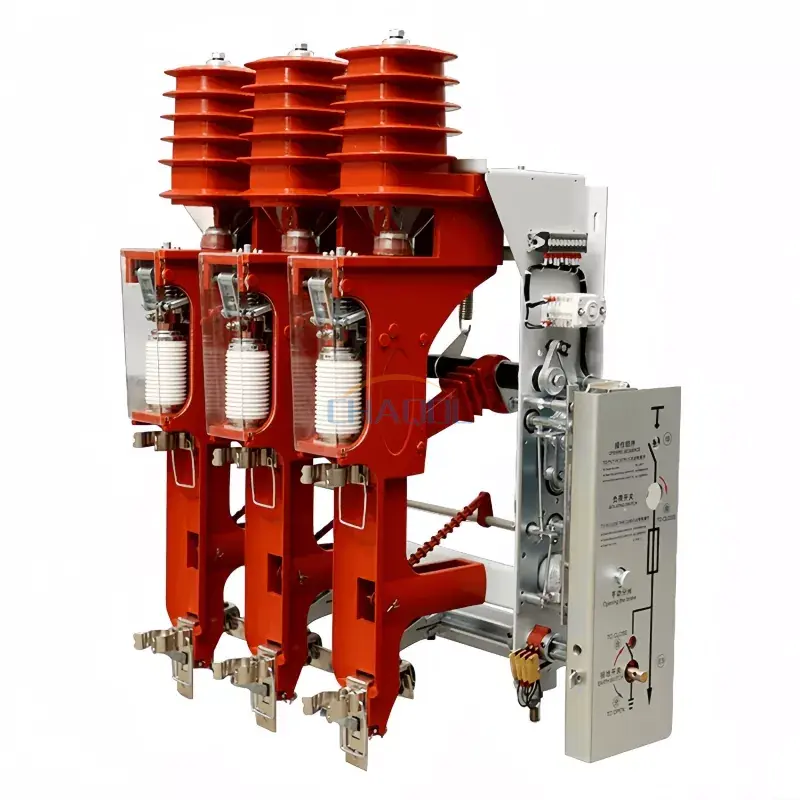

Commutateur de charge haute tension intérieur

Model:FZN25-12/FZR25-12D

Anqiang Power est un fabricant chinois de commutateurs de charge haute tension d'intérieur. Nos interrupteurs de charge présentent une conception de structure de transmission unique, dans laquelle la chambre d'extinction d'arc ne résiste à la haute tension que pendant les moments de fermeture et d'ouverture. Par conséquent, ils sont compacts et légers, permettant le fonctionnement simultané du contact d'isolation et du contact d'extinction d'arc.

envoyer une demande

Description du produit

Puissance Anqiangprésente les séries FZN25 et FZRN25, la nouvelle générationcommutateurs de charge à haute tension d'intérieurpour unités principales en anneau (RMU) 12 kV, 50 Hz. Conçu avec uncontact d'isolement à action directe relié à une ampoule à vide, ces commutateurs offrentcréation/coupure de charge sans arcet robusteprotection contre les courts-circuits(pour FZRN25). Que vous exploitiez une sous-station de service public, une armoire de collecte d'énergie éolienne ou une installation industrielle, notre série FZN25/FZRN25 garantit un contrôle et une sécurité fiables de la charge.

FZN25 vs FZRN25 : quel modèle convient à votre application de transformateur et de RMU ?

FZN25-12D/T630-20

Commutateur de charge pur

✓ Courant nominal :630A
✓ Coupure de court-circuit :Aucun (pas de fusible)
✓ Idéal pour :Commutation de boucle de câble, interrupteur principal RMU, cycles de charge fréquents
✓ Utilisation typique :Commutation d'un transformateur à vide jusqu'à 1 250 kVA

FZRN25-12D/T125-31.5

Appareil à combinaison de fusibles

✓ Courant nominal :125A (charge) / 31,5kA (défaut)
✓ Coupure de court-circuit :31,5 kA (fusible SDLAJ-12)
✓ Idéal pour :Protection primaire du transformateur, isolation des défauts jusqu'à 31,5 kA
✓ Courant de transfert :2 000 A (coordination fluide entre les fusibles et les interrupteurs de charge)

📍 Guide de candidature et de sélection : scénarios du monde réel

✅ Scénario 1 : unité principale en anneau (RMU) 12 kV comme commutateur d'entrée/de boucle
UtiliserFZN25comme interrupteur-sectionneur principal. Il gère un courant de boucle de 630 A, fermant et ouvrant le réseau en anneau. Le commutateur de mise à la terre intégré assure une mise à la terre sûre pendant la maintenance.

✅ Scénario 2 : Protection du départ du transformateur (par exemple, 1 000 kVA, 1 250 kVA)
ChoisirFZRN25. Le fusible (SDLAJ-12) éliminera les défauts entre phases et à la terre jusqu'à 31,5 kA, tandis que l'interrupteur de charge à vide gère le courant de charge normal jusqu'à 125 A. Parfait pourarmoires de collecte éolienne/solaireetsous-stations compactes.

✅ Scénario 3 : Commutation de transformateur à vide (≤1250kVA)
Le FZN25 et le FZRN25 peuvent tous deux arrêter les transformateurs à vide grâce à la récupération diélectrique élevée de l'ampoule à vide. Toutefois, si vous prévoyez des défauts de court-circuit fréquents, préférez toujoursFZRN25.

📋 Spécifications techniques

Nom du projet	Valeur du paramètre
Nom du projet	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Tension nominale	12 KW
Fréquence nominale	50 Hz
Courant de stabilité dynamique nominal	50 KA	—
Courant de coupure de charge actif nominal	630 A	125 A
Courant de coupure nominal en boucle fermée	630 A	125 A
Courant nominal de charge et de coupure du câble	10 A
Arrêt d'un transformateur déchargé (capacité)	1250 KVA
Courant assigné de coupure en court-circuit	—	31,5 KA
Courant de transfert nominal	—	2000 UN
Modèle de fusible	—	SDLAJ-12
Production d'énergie d'impact	—	2-5 J (Moyen)
Courant nominal de fermeture de court-circuit	50 KA
Courant de stabilité dynamique nominal du commutateur de mise à la terre	50 KA
Interrupteur de mise à la terre 2S, courant thermique stable	20 KA
Tension nominale du circuit auxiliaire	CA/CC220,110
Durée de vie mécanique	10 000 fois

📐 Dessins d'ensemble et répartition des composants

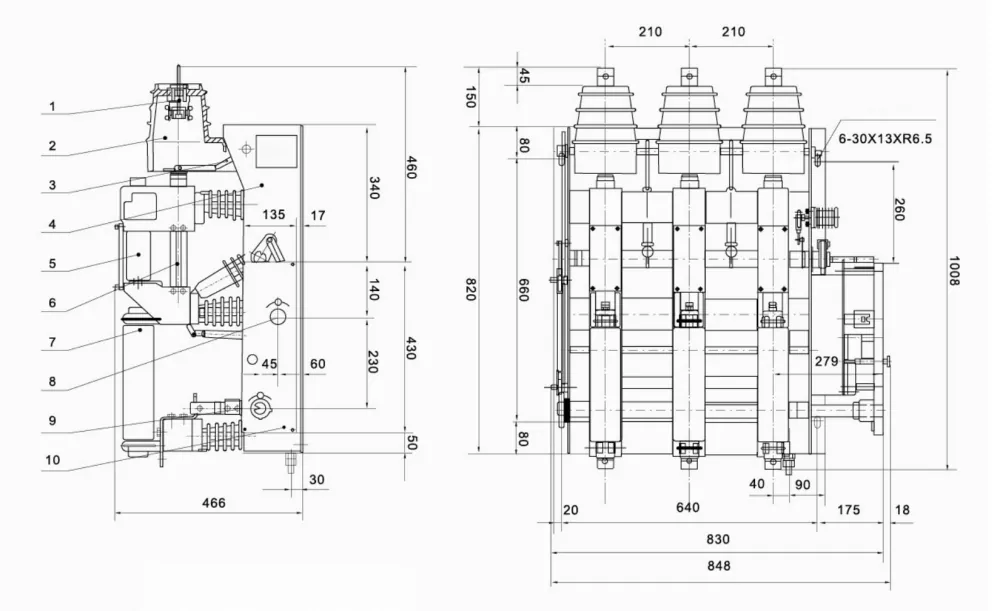

FZRN25-12D– 1. Contact fixe, 2. Couvercle isolant, 3. Vanne, 4. Cadre, 5. Ampoule à vide, 6. Cylindre conducteur, 7. Fusible, 8. Arbre de stockage d'énergie, 9. Arbre de l'interrupteur de mise à la terre, 10. Panneau de commande.

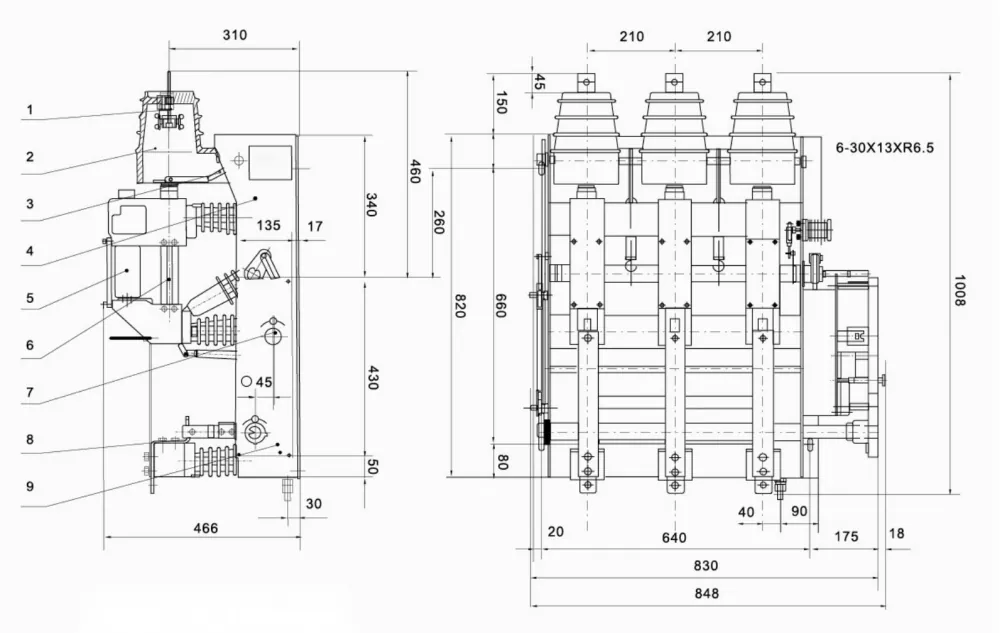

FZN25-12D– même construction robuste, mais sans porte-fusible. Le contact d'isolement à action directe + interrupteur à vide assure une commutation de charge sûre.

Les deux modèles sont compatibles avecBoîtiers KYN28-12, HXGN-12 et RMU modulaires. Mécanisme de moteur électrique en option disponible pour l’intégration SCADA à distance. Contactez-nous pour les dessins CAO (DXF/PDF).

🏭Pourquoi Anqiang Power ? – Votre partenaire fiable pour les interrupteurs de charge 12kV

Direct usine– Pas d’intermédiaire, meilleur prix et meilleur délai (15-25 jours).
Type testé– GB3804, CEI 60265-1, entièrement certifié.
Prêt pour la personnalisation– Fonctionnement électrique, interrupteurs auxiliaires, verrouillages spéciaux.
Références mondiales– Fourni en Asie du Sud-Est, au Moyen-Orient, en Afrique et en Amérique du Sud.

📌 De vraies références de projets :

✅ Philippines– Plus de 200 unités de FZN25-12D/T630-20 fournies à une entreprise de services publics de la région métropolitaine de Manille pour la mise à niveau des armoires RMU (2024-2025).

✅ Viêt Nam– 150 ensembles de FZRN25-12D/T125-31.5 déployés dans des armoires de collecte de fermes solaires (province de Binh Thuan, projet 50 MW).

Foire aux questions

Q1 : Quelle est la différence entre FZN25 et FZRN25 ?
R : FZN25 est un pur interrupteur de charge (max 630 A, pas de fusible interne). FZRN25 est un dispositif combiné à fusibles (interrupteur de charge + fusible) capable d'interrompre des courants de court-circuit jusqu'à 31,5 kA. Utilisez le FZRN25 lorsque vous avez besoin d'une protection contre les courts-circuits du transformateur.

Q2 : Que signifie « courant de transfert nominal » sur le FZRN25 ?
R : Le courant de transfert (2 000 A) est le courant maximum que l'interrupteur de charge peut couper lorsque le percuteur du fusible est activé. Au-dessus de cette valeur, le fusible interrompt seul le défaut. Le FZRN25 d'Anqiang Power garantit une coordination fiable.

Q3 : Puis-je installer un opérateur électrique sur le FZN25/FZRN25 ?
R : Oui, les deux prennent en charge le fonctionnement électrique avec AC/DC 110 V ou 220 V. Parfait pour les systèmes de contrôle à distance et SCADA.

Q4 : Quelle est la durée de vie mécanique de ces interrupteurs de charge ?
R : 10 000 opérations dans des conditions normales de service, grâce à l'interrupteur à vide scellé et au mécanisme à ressort robuste.

Q5 : Fournissez-vous des échantillons avant la commande en gros ?
R : Absolument. Des échantillons de pré-production sont disponibles avec un délai de 7 à 10 jours. Nous prenons également en charge les tests de témoins en usine.

📩 Besoin d'une solution personnalisée ou d'une liste de prix ?

Indiquez-nous votre courant nominal, votre type de fonctionnement (manuel/électrique) et la capacité du transformateur. Nous vous répondrons dans les 24 heures.
