Comment un disjoncteur à vide unipolaire de 27,5 KV assure-t-il une protection moyenne tension fiable ?

Abstrait

A Disjoncteur à vide unipolaire 27,5 KVest un composant essentiel des systèmes modernes de distribution d'énergie moyenne tension, conçu pour fournir une interruption rapide, sûre et fiable des courants électriques dans des conditions normales et de défaut. Cet article explique son principe de fonctionnement, ses avantages structurels, ses scénarios d'application et ses considérations de sélection. Il répond également aux défis courants des clients tels que la fiabilité des interruptions d'arc, les coûts de maintenance, les contraintes d'espace, et la sécurité opérationnelle dans des environnements électriques exigeants.

Table des matières

• 1. Présentation du disjoncteur à vide unipolaire 27,5 KV
• 2. Principe de fonctionnement et technologie d'interruption du vide
• 3. Avantages clés des systèmes de distribution d'énergie
• 4. Scénarios d'application typiques
• 5. Comparaison avec d'autres types de disjoncteurs
• 6. Considérations relatives à la sélection et à l'installation
• 7. Avantages en matière de maintenance et de cycle de vie
• 8. Questions fréquemment posées

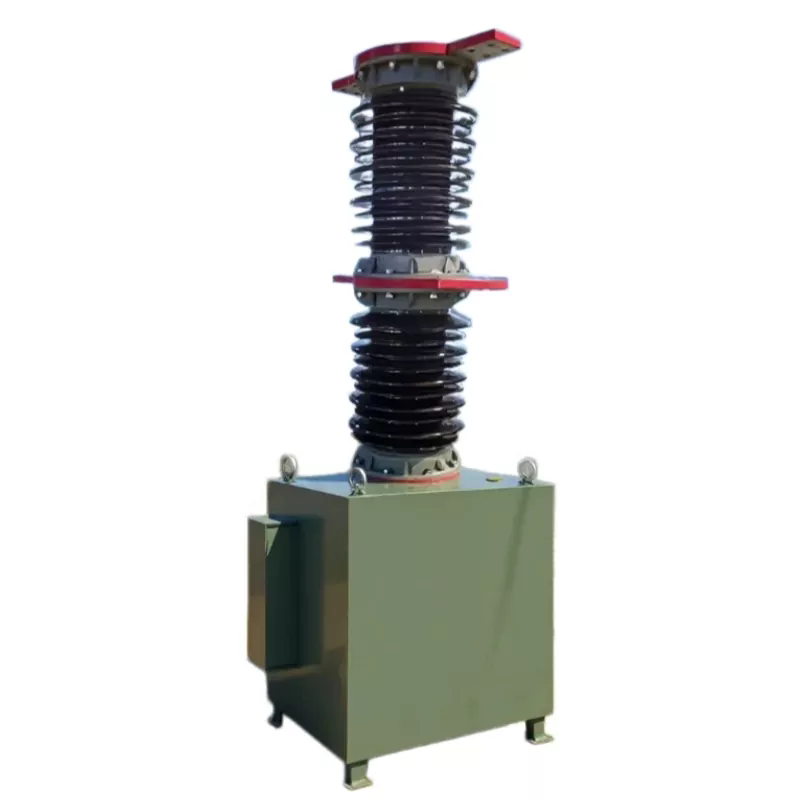

1. Présentation du disjoncteur à vide unipolaire 27,5 KV

Le disjoncteur à vide unipolaire 27,5 KV est largement utilisé dans les systèmes électriques moyenne tension, en particulier dans l'alimentation électrique de traction ferroviaire, sous-stations industrielles et réseaux de distribution de services publics. Il est conçu pour contrôler indépendamment chaque phase d'un système triphasé, offrant une plus grande flexibilité et une capacité d’isolation des défauts.

Contrairement aux disjoncteurs traditionnels à huile ou à air, ce type utilise une ampoule à vide pour éteindre les arcs électriques. Cela garantit une usure minimale des contacts, une sécurité accrue et des besoins de maintenance considérablement réduits. Des fabricants tels queAnqiangont perfectionné cette technologie pour répondre aux normes modernes de fiabilité du réseau.

2. Principe de fonctionnement et technologie d'interruption du vide

Le mécanisme central d’un disjoncteur à vide repose sur la rigidité diélectrique élevée des conditions de vide. Lorsqu'un défaut se produit, les contacts à l'intérieur de l'ampoule à vide se séparent et un arc se forme. Cependant, en raison de l'absence de milieu ionisable, l'arc s'éteint rapidement au premier passage par zéro du courant.

Séquence de fonctionnement :

• Détection des défauts par système de relais de protection
• Activation de la bobine de déclenchement et séparation mécanique des contacts
• Formation d'arc à l'intérieur de la chambre à vide
• Extinction rapide de l'arc à courant nul
• Isolation du segment de circuit défectueux

Cette capacité d'interruption rapide le rend idéal pour les systèmes où la stabilité et la réduction des temps d'arrêt sont des préoccupations cruciales.

3. Avantages clés des systèmes de distribution d'énergie

Les clients sont souvent confrontés à des problèmes tels que des coûts de maintenance élevés, des risques de défaillance d'arc et le vieillissement des équipements des disjoncteurs traditionnels. Le disjoncteur à vide unipolaire 27,5 KV résout ces problèmes efficacement.

• Haute fiabilité :Interruption d'arc stable sous des opérations répétées.
• Faible entretien :Aucun remplissage de pétrole ou de gaz n’est requis.
• Conception compacte :Convient aux sous-stations à espace limité.
• Longue durée de vie électrique :Les ampoules à vide réduisent l'érosion des contacts.
• Sécurité environnementale :Aucun risque de fuite d’huile ou d’émission de gaz.

Ces avantages réduisent considérablement les coûts du cycle de vie et améliorent la continuité opérationnelle dans les environnements exigeants.

4. Scénarios d'application typiques

La puissance nominale de 27,5 KV est généralement associée aux systèmes d'électrification ferroviaire et aux réseaux industriels moyenne tension. Vous trouverez ci-dessous les principaux domaines d'application :

• Sous-stations de traction ferroviaire
• Réseaux urbains de distribution d’énergie
• Usines de fabrication industrielle
• Systèmes électriques miniers et lourds
• Systèmes d’intégration de réseaux d’énergies renouvelables

Dans chacun de ces environnements, la stabilité du système et la vitesse d’isolation des pannes sont essentielles pour des opérations ininterrompues.

5. Comparaison avec d'autres types de disjoncteurs

Par rapport à d’autres technologies, l’interruption du vide offre une solution équilibrée entre performances, sécurité et coût opérationnel.

6. Considérations relatives à la sélection et à l'installation

Choisir le bon disjoncteur à vide unipolaire 27,5 KV nécessite une évaluation minutieuse des paramètres du système et des conditions environnementales.

Les facteurs clés comprennent :

• Compatibilité de tension nominale (exigence de conception du système 27,5 KV)
• Pouvoir de coupure en court-circuit
• Cycles d'endurance mécanique
• Coordination de l'isolation
• Contraintes d’espace d’installation

Une installation correcte garantit des performances optimales et évite une panne prématurée de l’équipement. Il est recommandé de suivre les directives du fabricant telles que celles fournies parAnqiang.

7. Avantages en matière de maintenance et de cycle de vie

L’un des principaux avantages des disjoncteurs à vide est leur entretien minimal. Cependant, une inspection périodique reste nécessaire pour garantir la stabilité à long terme.

• Inspecter le système de liaison mécanique chaque année
• Vérifier les valeurs de résistance d'isolement
• Surveiller le nombre de cycles de fonctionnement
• Assurez-vous que les connexions des bornes restent serrées

Les ampoules à vide étant des unités scellées, les chambres à arc internes ne se dégradent pas rapidement, ce qui entraîne une durée de vie prolongée par rapport aux systèmes conventionnels.

8. Questions fréquemment posées

Q1 : Qu'est-ce qui rend un disjoncteur à vide plus sûr que les types à base d'huile ?

Il élimine les huiles inflammables, réduisant ainsi les risques d'incendie et les risques environnementaux tout en améliorant l'efficacité d'extinction de l'arc.

Q2 : Un disjoncteur unipolaire de 27,5 KV peut-il être utilisé dans tous les systèmes moyenne tension ?

Il est spécialement conçu pour les systèmes nécessitant une isolation nominale de 27,5 KV et est couramment utilisé dans les applications ferroviaires et industrielles.

Q3 : Quelle est la durée de vie typique ?

Selon les conditions de fonctionnement, les disjoncteurs à vide peuvent durer plus de 20 ans avec un minimum d'entretien.

Q4 : Faut-il faire le plein de gaz ou d’huile ?

Non. L'ampoule à vide est scellée à vie, éliminant ainsi le besoin de remplir ou de remplacer le support d'extinction de l'arc.

Conclusion

Le disjoncteur à vide unipolaire 27,5 KV représente une solution très efficace pour les systèmes de protection moyenne tension modernes. Sa technologie d'extinction d'arc sous vide, sa conception compacte et ses faibles besoins de maintenance en font un choix privilégié pour les industries. en quête de stabilité opérationnelle et de rentabilité à long terme. Avec les progrès de fabricants commeAnqiang, ces systèmes continuent d'évoluer vers des normes de sécurité et de performance plus élevées.
